Technologie provzdušňování je navržený proces přenosu kyslíku do odpadní vody pro podporu biologického čištění a udržení stability procesu.
V systémech s aktivovaným kalem zajišťuje provzdušňování rozpuštěný kyslík (DO) pro mikroorganismy, které odstraňují BSK, CHSK a amoniak. Zajišťuje také úplné promíchání, zabraňuje usazování kalu a anaerobním zónám.
Ve většině komunálních a průmyslových čistíren, aerace spotřebuje 40–60 % celkové spotřeby energie , což z něj dělá jediné největší provozní nákladové středisko.
Provzdušňování provádí tři současné funkce:
• Přenos kyslíku – dodává DO (obvykle udržovaný na 1,5–3,0 mg/l)
• Míchání – udržuje biomasu suspendovanou (MLSS běžně 2 000–4 000 mg/l)
• Stabilizace procesu – zabraňuje septickým stavům a tvorbě zápachu
Bez dostatečného množství kyslíku nemohou aerobní bakterie účinně oxidovat organickou hmotu. Pod 0,5 mg/l DO výkon nitrifikace prudce klesá.
Pro návrh nebo porovnání systémů používají inženýři kvantifikovatelné parametry:
OTR (rychlost přenosu kyslíku)
Hmotnost kyslíku přeneseného za hodinu (kg O₂/h).
SOTE (standardní účinnost přenosu kyslíku)
Procento kyslíku přeneseného za standardních podmínek (čistá voda, 20°C).
Faktor alfa (α)
Korekční faktor zohledňující podmínky odpadních vod vs. čistá voda.
Typický rozsah: 0,6–0,85.
Typické rozsahy výkonu:
| Parametr | Jemný bublinkový difuzér | Hrubá bublina | Provzdušňovač povrchu |
|---|---|---|---|
| SOTE | 25–35 % | 8–15 % | 10–20 % |
| Energetická účinnost (kg O₂/kWh) | 2,5–6,5 | 1,2–2,5 | 1,5–3,0 |
| Typická hloubka nádrže | 4–8 m | 3–6 m | 2–4 m |
Systémy s jemnými bublinami dodávají 2–3× vyšší účinnost kyslíku než systémy s hrubými bublinami.
Vzhledem k tomu, že spotřeba kyslíku je nepřetržitá, i malá účinnost se výrazně zvyšuje.
Příklad:
Zařízení s kapacitou 10 000 m³/den vyžadující 1 800 kg O₂/den
Zlepšení účinnosti o 15 %
→ Dokáže snížit roční spotřebu elektřiny o 50 000–120 000 kWh
Při průmyslových sazbách za elektřinu to přímo ovlivňuje náklady životního cyklu více než CAPEX zařízení.
Závěr: Provzdušňování není jen procesní krok. Je energetickou páteří biologického čištění odpadních vod.
Provzdušňování určuje rychlost biologické reakce, stabilitu kalu a spotřebu energie rostliny.
V systémech s aktivovaným kalem dostupnost kyslíku přímo řídí odstraňování BSK a výkon nitrifikace.
Bez řízeného provzdušňování se kapacita čištění snižuje a kvalita odpadních vod se stává nestabilní.
Aerobní mikroorganismy využívají rozpuštěný kyslík (DO) k oxidaci organické hmoty.
Typická spotřeba kyslíku:
• Odstranění 1 kg BSK → 1,1–1,5 kg O₂
• 1 kg NH₄⁺-N nitrifikovaný → 4,57 kg O₂
U vyspělých rostlin často představuje nitrifikace 60–70 % celkové spotřeby kyslíku .
Pokud DO klesne pod 1,0 mg/l:

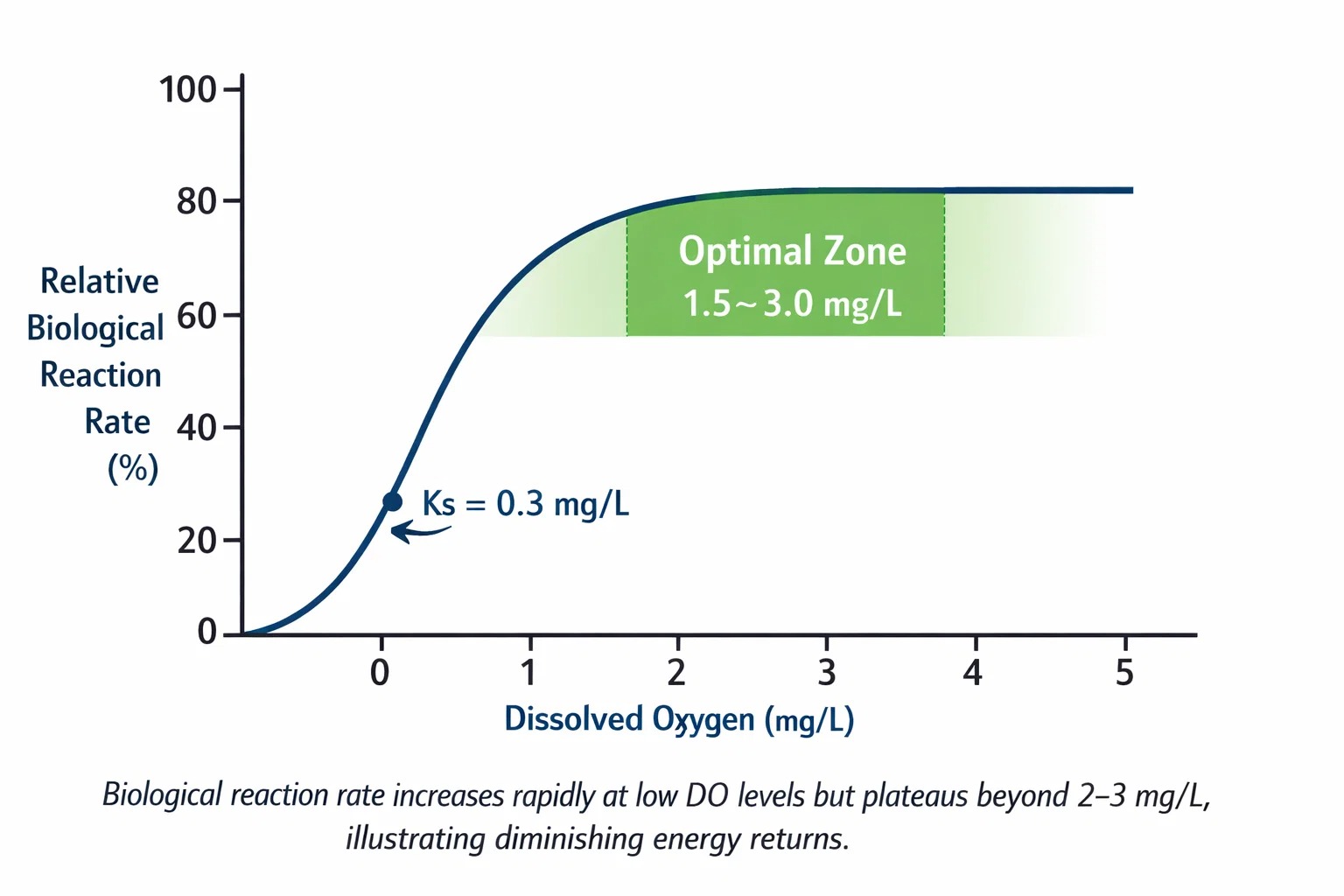

Následuje biologický růst Monod kinetika , který popisuje, jak koncentrace substrátu nebo kyslíku omezuje rychlost reakce.
Rychlost růstu ∝ DO / (Ks DO)
kde:
Když se DO zvýší:
• Pod 0,5 mg/l → kyslík omezuje rychlost reakce
• Mezi 1,5–3,0 mg/L → optimální provozní rozsah
• Nad 3,0 mg/l → minimální nárůst výkonu, ale vyšší náklady na energii
To vysvětluje, proč většina čistíren cílí 1,5–3,0 mg/l DO .
Nízký obsah kyslíku vytváří měřitelná provozní rizika:
• DO < 0,5 mg/l → kolaps nitrifikace
• ORP < –100 mV → anaerobní podmínky
• Zvyšuje se pravděpodobnost hromadění kalu
• Špičky NH₄-N z odpadních vod
I 1–2 hodiny přerušení dodávky kyslíku mohou destabilizovat vysoce zatížené průmyslové systémy.
Provzdušňování obvykle znamená:
• 40–60 % celkové spotřeby elektřiny závodu
• Až 70 % v systémech náročných na nitrifikaci
Příklad scénáře:
Kapacita závodu: 20 000 m³/den
Potřeba kyslíku: 2 500 kg/den
Zlepšení účinnosti přenosu kyslíku z 2,0 na 3,5 kg O₂/kWh
→ Roční úspora: 200 000 kWh
Malá účinnost vede k výraznému dlouhodobému snížení OPEX.
Provzdušňování není jen „přidávání vzduchu“.
Je to rovnováha mezi:
• Potřeba kyslíku
• Spotřeba energie
• Požadavky na míchání
• Charakteristika kalu
Správný návrh provzdušňování zajišťuje stabilitu ošetření a optimalizaci nákladů životního cyklu.
Technologie provzdušňování se dělí podle toho, jak se kyslík přenáší do vody: systémy rozptýleného vzduchu, mechanické provzdušňování a proudové provzdušňování.
Každá technologie se liší účinností přenosu kyslíku, vhodností hloubky, investičními náklady a energetickou náročností.
Výběr špatného typu může zvýšit náklady životního cyklu o 20–40 %.
Difuzní provzdušňování využívá dmychadla a ponořené difuzory k uvolnění vzduchu ve formě bublin.
Je to dominantní technologie v moderních komunálních závodech.
Vzduch je hnán přes membránové nebo keramické difuzory. Menší bublinky vytvářejí větší povrch a delší dobu kontaktu.
• Průměr jemných bublin: 1–3 mm
• Průměr hrubé bubliny: 4–10 mm
• Optimální hloubka nádrže: 4–8 m
• SOTE (jemná bublina): 25–35 %
• Energetická účinnost: až 6,5 kg O₂/kWh
Jemné bublinkové systémy poskytují 2–3× vyšší účinnost kyslíku než systémy s hrubými bublinami.
• Komunální aktivovaný kal
• Průmyslové biologické reaktory
• Hluboké provzdušňovací nádrže
• Energeticky optimalizované závody
Mechanické provzdušňovače přenášejí kyslík pohybem vodní hladiny.
Spoléhají na turbulence namísto jemné bublinkové difúze.
Oběžné kolo nebo rotor vrhá vodu do vzduchu a zvyšuje kontakt vzduch-voda.
• Kyslíková účinnost: 1,5–3,0 kg O₂/kWh
• Efektivní hloubka: 2–4 m
• Síla míchání: vysoká
• Instalace: jednoduchá
• Oxidační příkopy
• Laguny
• Projekty modernizace
• Zařízení upřednostňující jednoduchost před účinností
Mechanické systémy jsou obvykle méně energeticky účinné než systémy s jemnými bublinami, ale snáze se udržují.
Tryskové provzdušňování využívá vysokorychlostní proudy kapaliny, které strhávají vzduch a mísí jej s vodou.
Čerpadlo vytváří podtlak a nasává vzduch do proudu vody přes Venturiho trysku.
• Hloubka: až 10 m
• Kyslíková účinnost: 2,0–4,0 kg O₂/kWh
• Vynikající míchání
• Vhodné pro vysoce zatěžované odpadní vody
• Průmyslové odpadní vody
• Aplikace s vysokým obsahem pevných látek
• Vyrovnávací nádrže
• Hlubinné reaktory
Tryskové systémy vyvažují výkon míchání a účinnost kyslíku.
| Technologie | Kyslíková účinnost (kg O₂/kWh) | Typická hloubka | Energetický žebříček | Míchání Strength | Úroveň CAPEX |
|---|---|---|---|---|---|
| Jemný bublinkový difuzér | 2,5–6,5 | 4–8 m | Vysoká | Mírný | Střední |
| Hrubá bublina | 1,2–2,5 | 3–6 m | Nízká | Vysoká | Nízká |
| Mechanický povrch | 1,5–3,0 | 2–4 m | Střední | Velmi vysoká | Střední |
| Tryskové provzdušňování | 2,0–4,0 | 4–10 m | Střední–High | Vysoká | Střední–High |
V energeticky citlivých rostlinách dominují systémy jemných bublin.
Mechanické systémy dominují v instalacích řízených jednoduchostí.
Tryskové systémy dominují v průmyslových prostředích náročných na míchání.
Výběr závisí na:
• Požadovaná rychlost přenosu kyslíku (kg O₂/h)
• Geometrie a hloubka nádrže
• Koncentrace MLSS
• Náklady na energii za kWh
• Přístupnost údržby
Základní pravidlo:
Pokud je prioritou energetická optimalizace → Difuzory s jemnými bublinami.
Pokud je prioritou síla míchání → Mechanické nebo tryskové systémy.
Pokud je hloubka nádrže > 6 m → Upřednostňují se difuzní nebo tryskové systémy.
Nihaowater se zaměřuje především na konstruované provzdušňovací systémy na bázi difuzoru , optimalizované pro:
• Rovnoměrná distribuce vzduchu
• Vysoký výkon SOTE
• Průmyslové odolné materiály
• Vlastní návrh uspořádání proudění vzduchu
Důraz není kladen pouze na dodávku difuzoru, ale na optimalizaci účinnosti kyslíku na úrovni systému.

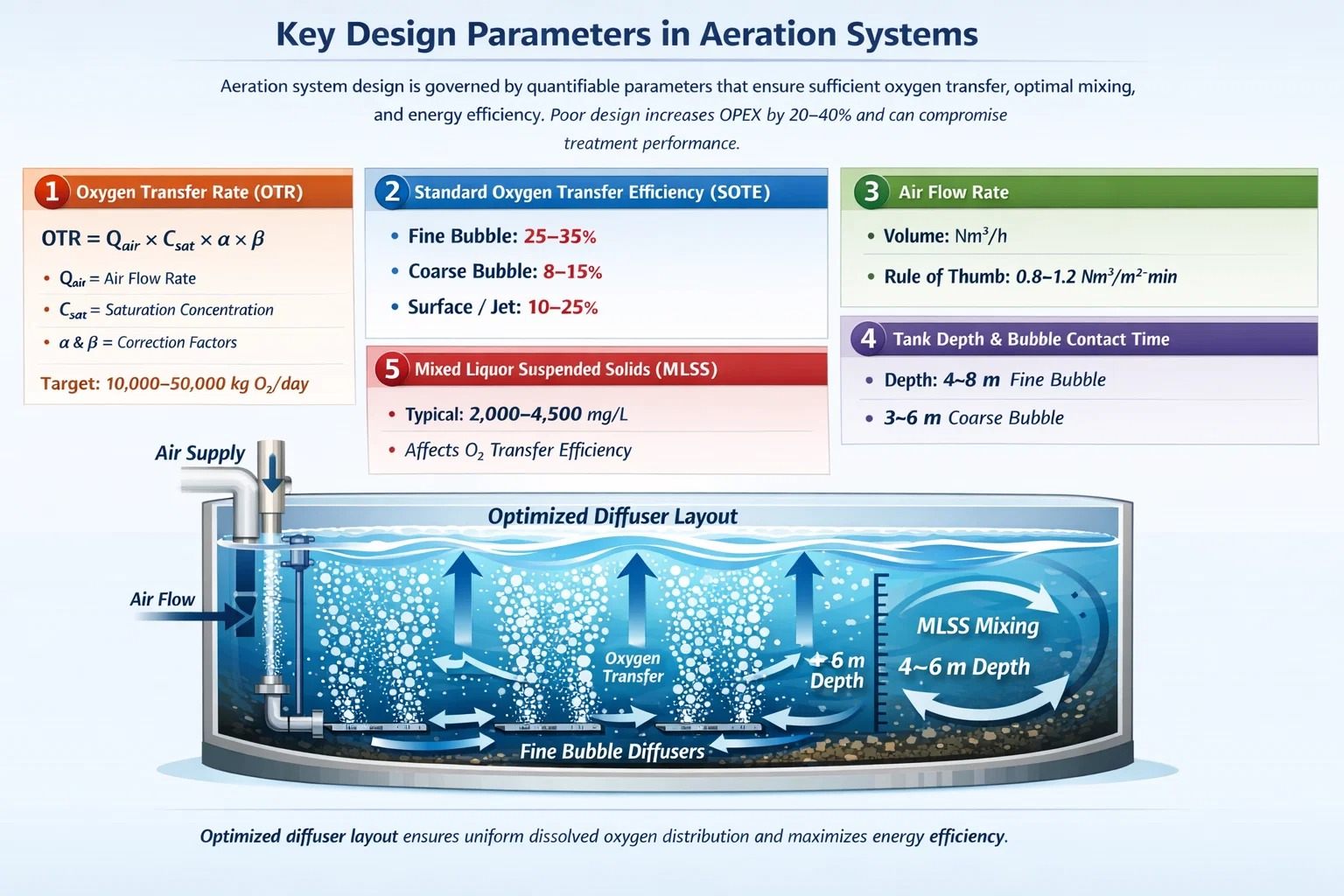

Návrh aeračního systému se řídí kvantifikovatelnými parametry, které zajišťují dostatečný přenos kyslíku, optimální míchání a energetickou účinnost.
Špatný design zvyšuje OPEX o 20–40 % a může ohrozit účinnost léčby.
Definice: OTR je množství kyslíku přeneseného do vody za jednotku času (kg O₂/h).
Vzorec (zjednodušený):
OTR = Q_air × C_sat × α × β
kde:
Typický cíl designu:
Definice: Frakce kyslíku skutečně přenesená do vody za standardních podmínek (čistá voda, 20°C).
| Typ difuzoru | SOTE (%) |
|---|---|
| Jemná bublina | 25–35 |
| Hrubá bublina | 8–15 |
| Mechanický povrch | 10–20 |
| Tryskové provzdušňování | 15–25 |
SOTE se používá s OTR k výpočtu kapacita ventilátoru a spotřeba energie .
Definice: Objem vzduchu dodávaného za jednotku času (Nm³/h).
Úvahy o designu:
Základní pravidlo:
Viditelný parametr: Cesta vzestupu bublin vs účinnost rozpuštěného kyslíku.
| Technologie | Typická účinnost |
|---|---|
| Jemný bublinkový difuzér | 2,5–6,5 |
| Hrubá bublina | 1,2–2,5 |
| Mechanický povrch | 1,5–3,0 |
| Tryskové provzdušňování | 2,0–4,0 |
Optimalizace:
Klíčové s sebou: Dimenzování dmychadla je přímo vázáno na spotřebu kyslíku, geometrii nádrže a výkon difuzoru.
Závěr: Dobře navržený provzdušňovací systém integruje všechny tyto parametry pro dosažení stabilního ošetření, rovnoměrného DO a minimální spotřeby energie.
Technologie provzdušňování je nezbytná při čištění komunálních a průmyslových odpadních vod, akvakultuře a nakládání s technologickou vodou.
Poskytuje kyslík pro biologické čištění, zabraňuje anaerobním zónám a zajišťuje stabilitu procesu v různých aplikacích.
Příklad případu:
Středně velký komunální závod, 20 000 m³/den
| Průmysl | Typická odpadní voda | Aeration Tech | Spotřeba kyslíku (kg O₂/den) | MLSS (mg/l) |
|---|---|---|---|---|
| Jídlo & Nápoje | Vysoká BOD, low solids | Jemná bublina / Jet | 2 000–10 000 | 3 000–4 000 |
| Textilní | Barva, COD-těžká | Jemná bublina / Jet | 1 500–8 000 | 2 500–3 500 |
| Farmaceutický | Vysoká COD/NH₄⁺ | Jet / Jemná bublina | 1 000–5 000 | 3 000–4 500 |
| Buničina a papír | Vysoká solids & BOD | Tryskové / mechanické | 5 000–20 000 | 4 000–5 000 |
Pozorování:
Provzdušňovací systémy jsou energeticky náročné a technicky kritické. Běžné provozní problémy mohou snížit účinnost přenosu kyslíku, zvýšit náklady na energii a ohrozit kvalitu odpadních vod.
Identifikace a náprava těchto problémů je nezbytná pro stabilní biologickou léčbu.
| Problém | Indikátory / prahové hodnoty | Pravděpodobná příčina | Doporučené řešení |
|---|---|---|---|
| Nízká Dissolved Oxygen | DO < 1,0 mg/l v provzdušňovací nádrži | Zanášení difuzoru, nedostatečný výkon dmychadla, nerovnoměrné proudění vzduchu | Vyčistěte difuzory, zkontrolujte výkon dmychadla, vyvažte rozvod vzduchu |
| Znečištění difuzoru | Pokles tlaku >10–15 % nebo viditelné zablokování | Biofilm, vodní kámen, trosky | Pravidelné zpětné proplachování, chemické čištění, instalovat sítka |
| Nerovnoměrné míchání | Gradient MLSS >10–15 % napříč nádrží | Špatné uspořádání difuzoru, mělká nádrž, nízký průtok vzduchu | Upravte rozložení difuzoru, zvyšte proudění vzduchu, zvažte mechanické směšovače |
| Nadměrná spotřeba energie | kWh/kg O₂ > návrhový cíl | Převzdušnění, vysoká rychlost dmychadla, neefektivní difuzor | Optimalizujte proudění vzduchu, nainstalujte ovládání VFD, upgradujte difuzory |
| Selhání nitrifikace | NH4+-N > 2 mg/l odpadní vody | DO < 1,5 mg/L, zkrat, vysoká zátěž | Zvyšte DO, optimalizujte míchání, vyrovnejte hydraulické zatížení |
| Objemování kalu | SVI > 150 ml/g | Vláknitý růst, nízké DO | Udržujte DO ≥ 1,5 mg/l, sledujte rovnováhu živin, zvažte zóny výběru |
| Hluk / Vibrace | >80 dB v blízkosti provzdušňovacího zařízení | Mechanická nerovnováha, kavitace | Zkontrolujte rotující části, udržujte ložiska, správné upevnění |
| Parametr | Optimální rozsah | Poznámky |
|---|---|---|
| DO | 1,5–3,0 mg/L | Udržuje biologickou aktivitu bez plýtvání energií |
| MLSS | 2 000–4 500 mg/l | Zajišťuje dostatečnou koncentraci biomasy |
| SVI (index objemu kalu) | 80–120 ml/g | Předpovídá kvalitu usazení |
| Tlak dmychadla | Podle specifikace difuzoru | Zabraňuje nadměrnému/nedostatečnému provzdušňování |
| Distribuce proudění vzduchu | ±10% uniformita | Rozhodující pro dodávku kyslíku do celé nádrže |
Technologie provzdušňování je páteří účinného biologického čištění odpadních vod.
Řídí dodávku kyslíku, míchání a spotřebu energie a přímo ovlivňuje odstraňování BSK/CHSK, nitrifikaci a stabilitu kalu.
Přenos kyslíku: Jemné bublinkové difuzory achieve 25–35% SOTE; oxygen demand must match biological load.
DO ovládání: Udržujte 1,5–3,0 mg/l pro optimální mikrobiální kinetiku; pod 0,5 mg/l hrozí kolaps nitrifikace.
Energetická účinnost: Provzdušňování představuje 40–60 % elektrické energie rostlin; Optimalizace OTR a rozložení difuzoru může snížit spotřebu o 15–35 %.
Výběr systému:
Designové parametry: Hloubka nádrže, MLSS, průtok vzduchu, OTR, SOTE, alfa faktor a ovládání dmychadla jsou vzájemně závislé pro optimalizaci výkonu.
Provozní monitoring: Jednotnost DO, MLSS, SVI a proudění vzduchu je kritická pro včasnou detekci problému.
