Pásový kalolis: Komplexní průvodce odvodňováním kalu

Úvod do pásových filtračních lisů

Co je pásový filtrační lis?

The pásový kalolis (BFP) je kritickým zařízením v oboru odvodnění kalu a čištění odpadních vod . V podstatě se jedná o kontinuální mechanické zařízení určené k separaci kapaliny od kalové kaše, čímž vzniká sušší, lépe ovladatelný materiál známý jako „filtrační koláč“.

Funguje tak, že upravený kal prochází mezi dvěma napnutými porézními pásy. Když je kal vytlačován a protlačován řadou válců, gravitace, smyk a tlak spolupracují na účinném odstraňování vody. To má za následek výrazné snížení objemu kalu.

Proč je odvodňování kalu důležité?

Odvodňování kalu není jen sekundární proces; je zásadní pro provozní efektivitu a finanční udržitelnost čištění odpadních vod plants a various industrial facilities.

• Redukce hlasitosti: Odstraněním až 80-90 % vody se drasticky sníží celkový objem kal vyžadující likvidaci. To je primární faktor pro minimalizaci nákladů na dopravu a likvidaci.
• Úspora nákladů: Likvidace vlhkého kalu je nákladná. Zvýšením dortové pevné látky obsahu, zařízení mohou výrazně ušetřit na poplatcích za skládkování a nákladech na dopravu.
• Manipulace a stabilita: S odvodněným kalem se snadněji manipuluje, stohuje a skladuje. Sušší koláč je také stabilnější, minimalizuje problémy se zápachem a zlepšuje jeho vhodnost pro potenciální přínosné opětovné použití, jako je kompostování nebo aplikace na půdu.

Stručná historie a evoluce

Koncept použití tlaku k oddělení pevných látek od kapalin byl po staletí, ale moderní pásový kalolis se objevil v polovině 20. století.

Zpočátku se odvodňování silně spoléhalo na méně účinné metody, jako jsou sušící lůžka nebo jednoduché deskové lisy. Vývoj strojů s kontinuálním průtokem byl velkým skokem kupředu a řešil potřebu vyššího výkonu v rychle rostoucích komunálních a průmyslových sektorech. První modely byly jednoduché gravitační odvodňovací zařízení, ale postupem času se vyvinuly tak, aby zahrnovaly více tlakových zón a sofistikované systémy dávkování polymerů vylepšit účinnost odvodnění , což vede k dnes používaným vysokokapacitním automatizovaným jednotkám.

---

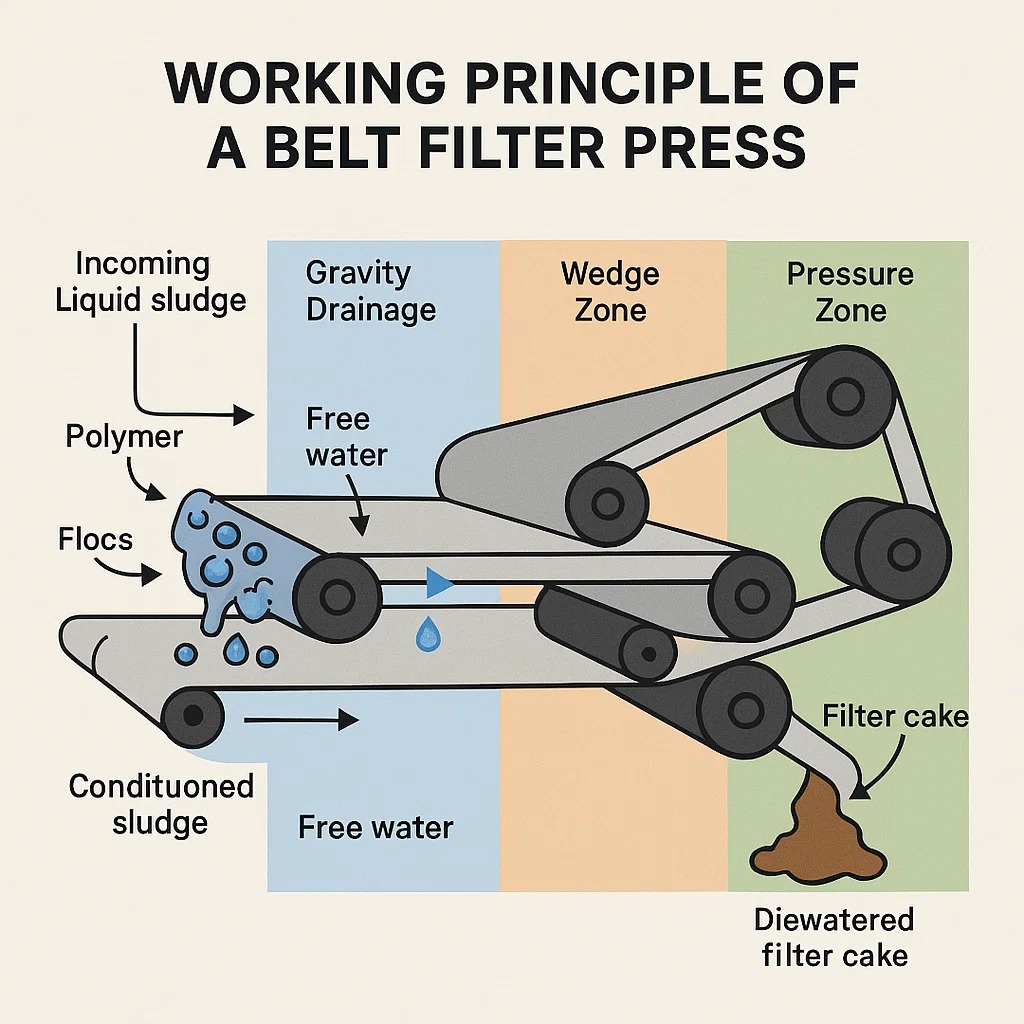

Princip činnosti pásového kalolisu

Provoz a pásový kalolis (BFP) je kontinuální, vícestupňový proces, který využívá chemické úpravy, gravitace a mechanický tlak k oddělení vody kal . Proces lze rozdělit do čtyř samostatných zón:

1. Kondicionování (flokulace)

Před vstupem do lisu musí být přiváděný tekutý kal připraven tak, aby účinně uvolnil vodu. To se provádí skrz kal conditioning .

• proces: Chemické činidlo, typicky organická látka s vysokou molekulovou hmotností polymer , se rychle mísí s kalem. Polymer způsobuje, že se drobné, rozptýlené pevné látky shlukují do větších, stabilnějších hmot tzv vloček .
• Účel: Tyto vločky zachycují pevné částice a zlepšují propustnost kalu, což usnadňuje odtok vody v následujících krocích. Správná kondice je klíčovým faktorem pro dosažení vysoké úrovně účinnost odvodnění .

2. Gravitační odvodňovací zóna

Upravený kal nejprve vstupuje do gravitační odvodňovací zóny, typicky na začátku horního filtračního pásu.

• proces: Kal teče na širokou, horizontální část porézního filtrační pás . Působením gravitační síly volná voda, která se uvolnila během kondicionování, rychle odtéká pásem, čemuž napomáhá struktura pásu s otevřenou vazbou.
• Účel: Tato fáze odstraňuje velké procento snadno vypustitelné vody, čímž se zvyšuje koncentrace pevných látek z počáteční kapalné kaše (často $ 1-5 % $ pevných látek) na hustou, polotuhou hmotu (často $ 10-15 % $ pevných látek) před aplikací tlaku.

3. Klínová zóna

Klínová zóna slouží jako přechod od gravitačního odvodnění k vysokotlakému odvodnění.

• proces: Kal, nyní zpevněný, se postupně stlačuje mezi horní a spodní filtrační páss jak se sbíhají ve tvaru „klínu“. Zužující se mezera působí první, mírné tlakové síly na kal.
• Účel: Tato pomalá, kontrolovaná komprese zabraňuje vystříknutí velkoobjemové kapaliny (nazývané „oslepení“ nebo „vystříknutí“) a připraví pevný koláč na následný intenzivní tlak tím, že jej rovnoměrně rozloží po šířce pásu.

4. Tlaková zóna

Toto je hlavní odvodňovací část, kde je vytlačena většina zbývající vody.

• proces: Dva filtrační pásy s kalovým koláčem vloženým mezi ně jsou vedeny hadovitou dráhou s postupně menším průměrem válečky . Zmenšující se průměr a zvyšující se napětí na pásech vystavuje koláč vysokým úrovním smyku a tlaku.
• Dílčí zóny:
  • Nízký tlak: První sada válečků vyvíjí mírný tlak.
  • Vysoký tlak/střih: Nejvnitřnější válce vyvíjejí maximální sílu, někdy v rychlém sledu, aby fyzicky vytlačily vodu ze stlačeného koláče.
• výstup: Odvodněný kal, nyní označovaný jako filtrační koláč , opouští lis s vysokou koncentrací dortové pevné látky (typicky $ 18-35 % $ pevných látek, v závislosti na typu kalu). Pásy se poté oddělí a škrabky odstraní koláč pro likvidaci nebo další zpracování.

---

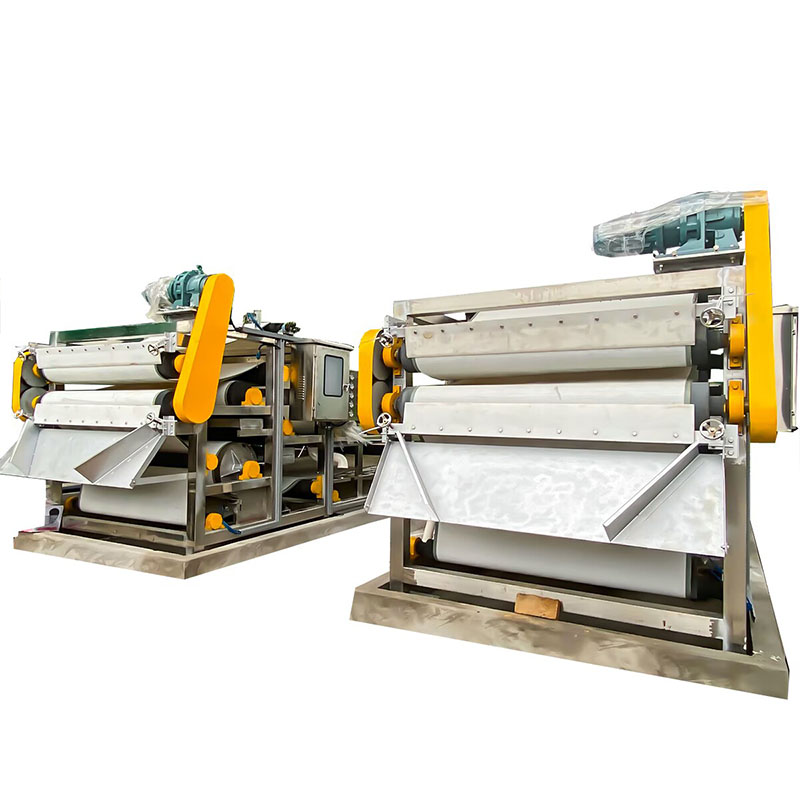

Klíčové součásti pásového filtračního lisu

A pásový kalolis (BFP) je sofistikovaný stroj postavený z několika vzájemně propojených systémů pracujících v harmonii za účelem dosažení účinného odvodnění. Pochopení těchto základních složek je nezbytné provoz pásového lisu a údržbu .

Filtrační pásy (jádrové filtrační médium)

Pásy jsou pravděpodobně nejkritičtější součástí, která se přímo účastní procesu filtrace.

• Funkce: Dva kontinuální, porézní pásy (horní a spodní pás) sendvičují upravený kal. Zadržují pevné částice a zároveň umožňují průchod filtrátu (vody).
• Materiál: Pásy jsou obvykle vyrobeny z odolných syntetických materiálů, jako je polyester nebo polypropylen, jsou tkané se specifickou velikostí ok pro optimalizaci zadržování pevných látek a odvod vody.
• Sledování pásu: Pásy musí zůstat dokonale vyrovnané, aby se zabránilo poškození nebo rozlití. Sofistikované pneumatické systémy často řídí napnutí řemene a sledování automaticky.

Válce (aplikace tlaku a smyku)

Válce jsou fyzikální mechanismy, které generují odvodňovací sílu.

• Funkce: Pásy naplněné kalem se pohybují kolem řady velkých a malých válečky uspořádané do hadovitého vzoru. Tyto válce jsou zodpovědné za zvyšující se tlak aplikovaný v klínových a tlakových zónách.
• Typy:
  • Gravitační válce: Používá se především v zóně gravitačního odvodnění.
  • Přítlačné válce: Menší válečky v tlakové zóně, které vytvářejí vysokou kontaktní sílu a smyk prudkým ohnutím pásů.

Pohonný systém (ovládání pohybu)

Hnací systém řídí pohyb a rychlost filtračních pásů.

• Funkce: Pohání rotaci hlavního hnacího válce, který táhne celou sestavu pásu.
• Mechanismus: Typicky elektrický motor připojený k převodovce. Moderní systémy často používají pohony s proměnnou frekvencí (VFD), které umožňují přesné řízení rychlosti pásu.
• Důležitost: Rychlost pásu je klíčový provozní parametr, upravovaný na základě kal characteristics a desired propustnost .

Pneumatický systém (napětí a vedení)

Tento systém zajišťuje integritu a optimální výkon filtračních pásů.

• Funkce: Využívá stlačený vzduch k aplikování kontrolovaného, nepřetržitého napínání řemenů a k automatické korekci jakéhokoli vychýlení (sledování pásu).
• Důležitost: Konzistentní napětí je životně důležité pro dosažení rovnoměrného tlaku a maxima účinnost odvodnění . Správné vedení zabraňuje stékání pásů z válců, což by mohlo způsobit roztržení nebo vypnutí zařízení.

Ovládací panely (automatizace a monitorování)

Ovládací panel slouží jako mozek pásového kalolisu.

• Funkce: V něm sídlí automatizace systémy, programovatelné logické automaty (PLC) a operátorské rozhraní. Monitoruje proměnné procesu, jako je rychlost pásu, průtok polymeru a napětí pásu.
• Pokročilé systémy: Moderní BFP jsou vybaveny sofistikovanými ovládacími prvky pro automatizované sekvence spouštění/vypínání a vzdálené monitorování, což přispívá ke zlepšení energetická účinnost a reduced operator intervention.

Mycí systém (udržování účinnosti)

Mycí systém zabraňuje ucpávání pásů, což je pro nepřetržitý provoz kritické.

• Funkce: Vysokotlaké vodní trysky čistí řemeny ihned po filtrační koláč se vyprázdní a odstraní zbytkové pevné látky, které by mohly zaslepit tkaninu pásu.
• Mechanismus: Využívá speciální čerpadlo k dodávání vysokotlaké vody, která se pak často shromažďuje a vede zpět do přední části čištění odpadních vod plants (ČOV) k přepracování.

---

Typy pásových filtračních lisů

Zatímco základní princip fungování zůstává stejný, pásový kalolises přicházejí v několika konfiguracích navržených tak, aby zvládaly různé kapacity, typy kalů a prostorová omezení. Obecně jsou kategorizovány na základě velikosti/kapacity a konfigurace pásu.

Na základě velikosti a kapacity

Velikost lisu je určena především jeho šířkou filtrační pásy , který určuje propustnost nebo kapacitu.

• Laboratorní/pilotní jednotky: Malosériové lisy používané pro testování různých typů kalů, optimalizace dávkování polymeru a škálování dat před investováním do jednotky plné velikosti.
• Malé až středně velké lisy: Obvykle se používá v menších obcích čištění odpadních vod plants nebo průmyslová zařízení s mírnými průtoky (např. malé potravinářské provozy). Šířka pásu se může pohybovat od $ 0,5 $ do $ 1,5 $ metrů.
• Velkokapacitní lisy: Tyto stroje, navržené pro velké metropolitní ČOV a rozsáhlé průmyslové aplikace (jako je papír a buničina), mají široké pásy (až 3 $ metry nebo více) a jsou konstruovány pro nepřetržitý velkoobjemový provoz.

Na základě konfigurace pásu

Konstrukce a uspořádání pásů a válců vede k různým konfiguracím, což optimalizuje čas kalu v gravitační a tlakové zóně.

1. Nízkotlaké/vysokogravitační BFP

• Vlastnosti: Tyto modely mají prodlouženou gravitační odvodňovací zóna , často pomocí nakloněných nebo zvláštních válečků k maximalizaci počátečního odstranění vody před tlakovou fází.
• Aplikace: Nejlépe se hodí pro kaly s dobrými odvodňovacími vlastnostmi a vysokým počátečním obsahem volné vody (např. některé minerální nebo průmyslové kaly).

2. Staardní třízónové BFP

• Vlastnosti: Nejběžnější konfigurace s odlišnou gravitační, klínovou a tlakovou zónou, jak bylo popsáno výše. Vyvažují efektivitu a efektivitu nákladů.
• Aplikace: Široce používané v čištění komunálních odpadních vod a various industrial applications.

3. Dvoupásové lisy (zahušťování a odvodňování)

• Vlastnosti: Některé pokročilé jednotky integrují a kal thickening stupeň (často rotační bubnový zahušťovač) přímo s odvodňovacím stupněm pásového lisu.
• Účel: Zahušťovadlo nejprve zvyšuje koncentraci pevných látek ve velmi zředěném kalu, čímž zlepšuje účinnost lisu a propustnost kapacita.

Specializované pásové filtrační lisy

Ty jsou navrženy pro konkrétní požadavky, často se zaměřují na maximalizaci konečné suchosti koláče.

• Vysokotlaké pásové filtrační lisy: Ty využívají menší tlak válečky a extremely high belt tension to achieve the absolute maximum dortové pevné látky obsahu.
• Aplikace: Nezbytné, když je kritické snížení objemu kalu nebo když je konečný koláč určen k tepelnému sušení nebo spalování, kde vysoký obsah pevných látek výrazně ušetří spotřeba energie .

---

Aplikace pásových filtračních lisů

The pásový kalolis (BFP) je všestranné odvodňovací řešení používané v širokém spektru průmyslových odvětví všude tam, kde je vyžadována separace pevných látek a kapalin a redukce objemu kalu.

Čistírny odpadních vod

Toto je primární a nejběžnější aplikace pro BFP.

• Čištění komunálních odpadních vod: BFP jsou ve městě a městě nepostradatelné čištění odpadních vod plants (ČOV). Odvodňují organický kal (biopevné látky) vznikající během primárních a sekundárních procesů čištění. Výsledný filtrační koláč je výrazně snížen v objemu, díky čemuž je likvidace (skládka, spalování) nebo užitečné opětovné použití (aplikace na půdu, kompostování) mnohem efektivnější z hlediska nákladů.

Průmyslové aplikace

BFP se používají v mnoha výrobních a zpracovatelských prostředích ke správě toků průmyslového odpadu.

• Zpracování potravin: Kaly vznikající při mytí zeleniny, zpracování masa nebo vaření piva často obsahují velké objemy pevných látek. BFP účinně odvodňují tyto organické kaly, napomáhají dodržování předpisů a snižují náklady na likvidaci v odvětvích, jako jsou mlékárny, pivovary a jatka.
• Papírenský a celulózový průmysl: Proces výroby papíru vytváří velké množství vláknitého kalu a odpadních materiálů. BFP jsou klíčem k odvodnění tohoto papírového kalu a často dosahují velmi vysokých výkonů kvůli vláknité povaze pevných látek.
• Chemická a farmaceutická výroba: BFP se používají k odvodnění odpadních kalů, zpracování vedlejších produktů a dokonce k separaci finálních produktů za předpokladu, že materiály jsou kompatibilní s materiálem pásu a mechanickým namáháním.

Důlní operace

V těžebním sektoru se BFP používají pro řízení hlušiny a odvodňování koncentrátu.

• Odvodnění chvostu: BFP pomáhají získávat vodu z důlních hlušin (odpadní materiál), což je životně důležité pro zachování vody a stabilitu životního prostředí, zejména v suchých oblastech.
• Odvodnění koncentrátu: V některých případech se používají k odvodnění minerálních koncentrátů, čímž se snižují hmotnost a náklady na dopravu konečného produktu.

Specializované specializované aplikace

• Barvení textilu: Odvodnění kalů obsahujících zbytková barviva a chemikálie.
• Povrchová úprava kovů: Oddělování kalů hydroxidů kovů z použitých čistících lázní.

Společným tématem všech těchto aplikací je potřeba efektivity separace pevných látek ke snížení objemu odpadu a rekuperaci vody, což se přímo promítá do nižších provozních nákladů a lepší shody s životním prostředím.

---

Výhody a nevýhody pásových kalolisů

Výběr správného odvodňovací zařízení vyžaduje jasné pochopení kompromisů. The pásový kalolis (BFP) nabízí významné výhody, ale také přináší určitá omezení.

Výhody: Proč si vybrat BFP?

Výhoda	Popis	Vliv na provoz
Nepřetržitý provoz	BFP je navržen pro nepřetržité zpracování, na rozdíl od dávkového zařízení (např. filtrační lisy).	Vysoká propustnost a no downtime required for cleaning or plate cycling.
Relativně nízká spotřeba energie	Primárně využívá mechanický tlak a malé množství elektřiny pro pohonný systém a čerpadla.	Nižší provozní náklady ve srovnání s energeticky náročnými metodami, jako je tepelné sušení nebo centrifugace.
Jednoduchá obsluha a údržba	Mechanický design je po optimalizaci relativně přímočarý, což vede k jednoduššímu údržba pásového lisu .	Operátoři vyžadují méně specializované školení ve srovnání se složitějšími stroji.
Dobrý poměr výkon/náklady	Nabízí velkou zpracovatelskou kapacitu za srovnatelně nižší investice než některé technologie odvodňování s vysokým obsahem pevných látek.	Efektivní, cenově dostupné řešení pro střední až velké čištění odpadních vod plants .
Efektivní zachycení pevných látek	Pásy poskytují fyzickou bariéru, zajišťující vysokou separace pevných látek a clean filtrate, which reduces the load on upstream processes.

Nevýhody: Omezení a úvahy

• Vysoká počáteční investice: Zatímco provozní náklady jsou přiměřené, nákup a instalace robustního systému BFP včetně potřebného zařízení pro předúpravu (např. systémy dávkování polymerů ), může být podstatná.
• Požadavky na prostor: BFP jsou obvykle velké horizontální stroje. Vyžadují značný půdorys, který může být limitujícím faktorem v zařízeních s omezeným prostorem.
• Charakteristika citlivosti na krmný kal: Výkon je velmi závislý na účinnosti kal conditioning . Pokud kvalita vstupního kalu nebo polymer často se mění dávka, výkon lisu a dortové pevné látky konzistence může trpět.
• Spotřeba mycí vody: BFP vyžadují značné množství vody pod vysokým tlakem mycí systém udržet filtrační páss čisté, což zvyšuje celkovou spotřebu vody v zařízení.
• Nižší konečná sušina koláče (ve srovnání s jinými metodami): I když jsou BFP vhodné pro mnoho způsobů zneškodňování, obecně dosahují nižší konečné úrovně dortové pevné látky (obvykle $ 18-35 % $) ve srovnání se šroubovými lisy nebo vysokotlakými filtračními lisy (které mohou dosáhnout více než $ 40-60 % $).

---

Faktory, které je třeba vzít v úvahu při výběru pásového filtračního lisu

Výběr optimálního pásový kalolis (BFP) je rozhodnutí, které má dopad na dlouhodobé provozní náklady a účinnost odvodnění . Důkladné zhodnocení musí jít nad rámec cenovky a zaměřit se na specifika aplikace.

Charakteristika kalu (primární hnací síla)

Povaha zpracovávaného materiálu je nejdůležitějším faktorem při výběru BFP.

• Typ a původ: Je kal primární, sekundární (biologický), chemický nebo průmyslový? Různé typy kalů (např. vysoce vláknité vs. želatinózní) vyžadují různé tlaky a pásové tkaniny.
• Počáteční koncentrace pevných látek: Velmi zředěný kal může vyžadovat předběžné zahuštění (např. použitím gravitačního pásového zahušťovače) před účinným lisováním.
• Index odvodnění: To je určeno laboratorním testováním. Kaly, které se špatně odvodňují, budou vyžadovat delší dobu zdržení, což znamená větší BFP nebo jednotku s prodlouženým gravitační odvodňovací zóna .
• Stlačitelnost: Jak velký tlak kal zvládne, než odpor zpomalí rychlost filtrace.

Požadavky na kapacitu a propustnost

Stroj musí být dimenzován tak, aby zvládl očekávaný průtok zařízení.

• Hydraulická kapacita: Objem kalu (v galonech nebo metrech krychlových), který musí jednotka zpracovat za hodinu.
• Nakládání pevných látek: Celková suchá hmotnost pevných látek (v kg/h nebo lb/h), kterou musí lis zvládnout. To diktuje nezbytné filtrační pás šířka, což je klíčová metrika velikosti.

Provozní náklady a náklady na údržbu

Celkové náklady na vlastnictví výrazně přesahují počáteční kupní cenu.

• Spotřeba polymeru: Úprava kalů je významným opakujícím se nákladem. Jednotka, která dosáhne cíle dortové pevné látky s nižším dávkování polymeru časem ušetří peníze.
• Spotřeba energie: Porovnejte požadavky na výkon pohonného systému a čerpadel filtrátu s cílem dosáhnout vysoké energetická účinnost .
• Požadavky na údržbu: Faktor v nákladech na výměnu opotřebitelných dílů, zejména filtrační páss a pressure válečky .

Automatizace a řízení

Moderní BFP nabízejí významný pokrok v řízení procesů.

• Automatizované řídicí systémy: Hledejte PLC a senzory, které se automaticky přizpůsobí napětí řemenu , rychlost pásu a dávkování polymeru v reakci na změny v přiváděném kalu. To snižuje potřebu neustálého dohledu operátora.
• Vzdálený dohled: Systémy se vzdáleným přístupem usnadňují diagnostiku a predikci údržba pásového lisu minimalizuje neočekávané prostoje.

Reputace a podpora dodavatele

Výběr spolehlivého partnera je zásadní pro dlouhodobý úspěch.

• Zkušenosti a traťový rekord: Vyhodnoťte historii dodavatele podobným způsobem čištění odpadních vod plants nebo průmyslové procesy.
• Místní podpora: Zajistěte snadno dostupné náhradní díly, technický servis a školení obsluhy, abyste minimalizovali jakékoli přerušení provozu nepřetržitý provoz .

---

Údržba a odstraňování problémů

Efektivní údržba pásového lisu je zásadní pro zajištění vysoké účinnost odvodnění maximalizuje životnost zařízení a minimalizuje nákladné prostoje. Proaktivní přístup je vždy nákladově efektivnější než reaktivní opravy.

Pravidelná údržba

Důslednost v těchto úkolech zajišťuje nepřetržitý provoz z pásový kalolis (BFP) :

• Kontrola a mytí pásu: Zajistěte mycí systém funguje správně s dostatečným tlakem a průtokem. Pravidelně kontrolujte filtrační páss na známky opotřebení, natržení nebo nadměrného oslepení (ucpání).
• Napnutí a sledování řemenu: Sledujte pneumatický systém aby bylo zajištěno správné napnutí řemenů. Denně kontrolujte automatický sledovací systém, abyste zabránili stékání pásu, což může způsobit vážné poškození.
• Mazání válečků a ložisek: Dodržujte plán výrobce pro mazání ložisek na všech válečky . Špatné mazání je hlavní příčinou selhání válce.
• Kontrola polymerního systému: Pravidelně kalibrujte dávkování polymeru system a check feed lines for blockages. The polymer solution concentration must be consistent for optimal kal conditioning .
• Kontrola škrabky: Zajistěte scraper blades that remove the filtrační koláč jsou ostré a správně zarovnané, aby se zabránilo přenášení zbytkového koláče, který by mohl oslepit pásy.

Běžné problémy a řešení

Problém	Potenciální příčina	Řešení
Mokrý koláč / Slabé pevné látky	Nedostatečná dávkování polymeru nebo špatné míchání.	Upravte polymer dávku a potvrďte, že míchací zařízení funguje.
Mokrý koláč / Slabé pevné látky	Špatně rychlost pásu (příliš rychlé) nebo napětí (příliš nízké).	Zpomalte pás, abyste prodloužili dobu odvodňování; upravit napětí řemenu přes pneumatický systém.
Odtékání kalu (z pásů)	Gravitační nebo klínová zóna je přetížená.	Zpomalte rychlost posuvu (hydraulickou kapacitu) a/nebo zvyšte polymer dávku pro vytvoření silnějších vloček.
Zvrásnění/poškození pásu	Selhání automatického sledovacího systému nebo nekonzistentní napnutí řemene.	Zkontrolujte tlak vzduchu ve sledovacích válcích a zkontrolujte, zda senzory neobsahují nečistoty nebo poruchu.
Vysoká Vibration / Noise	Opotřebená nebo zadřená válečková ložiska.	Okamžitě vyměňte postižená válečková ložiska, abyste předešli katastrofálnímu selhání válečků.

---

Inovace v technologii pásového filtračního lisu

Zatímco základní princip použití tlaku mezi dvěma pásy zůstává konstantní, pásový kalolises (BFPs) se neustále vyvíjejí, především prostřednictvím pokroků v automatizaci, řízení a designu. Tyto inovace jsou zaměřeny na maximalizaci účinnost odvodnění , snižuje provozní náklady (OPEX) a usnadňuje správu strojů.

Automatizované systémy dávkování polymerů

Konzistence kal conditioning je nejkritičtějším faktorem výkonu BFP. Moderní systémy využívají k optimalizaci tohoto procesu pokročilé monitorování.

• Sledování v reálném čase: Použití nových systémů optické měření (např. laserové senzory nebo kamery) ke sledování kal a floc structure as it enters the press.
• AI a ovládání algoritmů: Analýzou kal konzistence a průtok v reálném čase, automatizované řídicí systémy použijte proprietární algoritmy, často podporované AI, k přesnému nastavení dávkování polymeru a flow rate.
• Výhoda: To eliminuje potřebu manuálních, subjektivních úprav, což vede k méně polymer spotřeba (úspora až 40 % $) a udržování konzistentní dortové pevné látky i přes kolísající kvalitu vstupního kalu.

Vysokotlaké a rozšířené odvodňovací konstrukce

Designové inovace se zaměřují na zvýšení konečné suchosti filtrační koláč a boosting propustnost .

• Modulární a vertikální lisy: Novější konstrukce se vyznačují nízkoprofilovou nebo vertikální konfigurací tlakové zóny. Tím se snižuje stopa stroje, takže je ideální kde prostorové nároky jsou omezením.
• Rozšířená gravitační zóna: Některé modely obsahují nezávislý třetí pás nebo prodloužený, nakloněný gravitační odvodňovací zóna se specializovanými pluhy nebo prvky (jako Roto-Kone®) k odstranění více volné vody před tlakovou zónou. To výrazně zvyšuje kapacitu pro zředěné kaly.
• Zvýšené válečky: Lisy se nyní běžně vyrábějí za 7 $, 8 $ nebo dokonce 12 $ válečky v tlakové zóně, často s menšími průměry a větším obalem pásu, aby byl koláč vystaven intenzivnějšímu a delšímu tlaku a smyku, což vede k nejvyšší zbytková vlhkost odstranění.

Chytré operace a vzdálené monitorování

Integrace BFPs do Průmyslový internet věcí (IIoT) umožňuje bezpečnější, efektivnější a méně kontrolovaný provoz.

• Vzdálená diagnostika: Na bázi PLC ovládací panely jsou nyní síťové, což umožňuje dodavatelům a manažerům závodů vzdáleně monitorovat výkonnostní metriky, upravovat nastavení a diagnostikovat problémy, aniž by byli fyzicky na místě.
• Prediktivní údržba: Senzory sledují provozní hodiny a úrovně vibrací klíčových součástí (např válečky a bearings). This data allows operators to schedule údržbu dříve dojde k poruše, která zajistí pravdivost nepřetržitý provoz .

---

Budoucí trendy v technologii pásového filtračního lisu

Trajektorie inovací BFP se jasně zaměřuje na to, aby byly chytřejší, autonomnější a plně integrované součásti moderního čištění odpadních vod plants .

Zvyšující se automatizace

Cílem je dosáhnout téměř autonomního provozu s minimálními zásahy operátora.

• Samonastavování: Budoucí BFP se budou ještě více spoléhat na zpětnovazební smyčky založené na senzorech, které automaticky upravují rychlost posuvu, rychlost pásu a pressure settings to maintain an optimal output quality ($\text{cake solids}$) under all conditions.
• Automatické čištění: Vylepšené samočisticí cykly, které využívají méně vody a chemických látek, aby pásy zůstaly nezaslepené.

Zlepšená energetická účinnost

S rostoucími náklady na energie je primárním cílem snížení spotřeby energie.

• Pohony s proměnnou rychlostí (VSD): Široké použití vysoce účinných VSD na všech motorech (pohon, čerpadlo, myčka) umožní lisu využívat pouze výkon nezbytný pro proud propustnost a kal characteristics .
• Hydraulické vs. Pneumatické: Další zdokonalení hydraulických nebo pneumatických napínacích systémů pro lepší přesnost a nižší spotřebu vzduchu/oleje.

Vzdálené monitorování a ovládání

Tlak na centralizované řídicí systémy napříč celými vodními zařízeními bude pokračovat.

• Technologie digitálního dvojčete: Použití simulovaných modelů BFP napájených daty v reálném čase k předpovídání výkonu, optimalizaci nastavených hodnot a bezpečnému vlaku operátorů.
• Mobilní rozhraní: Ovládání a monitorování celého odvodňovacího systému prostřednictvím odolných tabletů nebo mobilních aplikací, což zvyšuje mobilitu operátora a jeho odezvu.

Závěr

Shrnutí klíčových výhod

The pásový kalolis (BFP) zůstává základním a vysoce účinným kusem odvodňovací zařízení zásadní pro udržitelné nakládání s odpady. Jeho úspěch pramení ze silné kombinace atributů:

• Efektivita nákladů: Výrazným snížením objemu kal (dosažení vysoké dortové pevné látky obsah), BFP dramaticky snižují náklady na dopravu a likvidaci čištění odpadních vod plants a industry.
• Nepřetržitý provoz: Mechanický, nedávkový proces umožňuje vysokou propustnost a reliable 24/7 service, optimizing plant efficiency.
• Jednoduchost a spolehlivost: Ve srovnání s vysoce složitým strojním zařízením je základní konstrukce BFP – využívající gravitaci, úpravu polymeru a mechanický tlak prostřednictvím válečky —je relativně jednoduchý, což vede ke snadnějšímu ovládání a je předvídatelné údržba pásového lisu .

Výhled do budoucnosti

BFP není stagnující technologie. Poháněni požadavky na větší energetická účinnost , nižší provozní náklady a snížená pracovní síla, trend směřuje chytřejší automatizace . Budoucí systémy se budou stále více integrovat automatizované řídicí systémy a sophisticated sensors to optimize dávkování polymeru a rychlost pásu v reálném čase a poskytuje konzistentní výkon s minimálním lidským dohledem.

Pro každé zařízení, které se zabývá vysokými objemy tekutého odpadu, pásový kalolis nadále nabízí osvědčené, nákladově efektivní a vyvíjející se řešení pro separace pevných látek a sludge volume reduction, solidifying its place as an indispensable tool in modern industrial and municipal operations.

Často kladené otázky (FAQ)

Q1: Jaký je typický konečný obsah pevných částic koláče dosažený pásovým kalolisem?

A pásový kalolis (BFP) obvykle dosáhne finále dortové pevné látky koncentrace v rozmezí od 18 % až 35 % , velmi záleží na typu kal . Organické biologické kaly často vedou k dolní hranici tohoto rozmezí, zatímco vláknité kaly (jako ty z papírenského průmyslu) nebo minerální kaly mohou dosáhnout vyšší hranice.

Q2: Jak se pásový filtrační lis v porovnání s odstředivkou?

Funkce	Pásový filtrační lis (BFP)	Odstředivka
Provozní náklady	Obecně nižší spotřeba energie.	Obecně higher energy consumption due to high rotational speed.
Údržba	Jednodušší, mechanické, zaměřené na pásy/válce.	Složitější, zahrnuje vysokorychlostní rotující části a sofistikované ovládání.
Propustnost	Vysoká, suited for continuous, large-volume flow.	Vysoká, can achieve greater propustnost v menším prostoru.
Stopa	Vyžaduje a velká stopa díky svému horizontálnímu provedení.	Vyžaduje a menší stopu (vertikální/kompaktní provedení).
Konečné pevné látky	Obvykle 18 % – 35 % .	Často lze dosáhnout o něco vyšší dortové pevné látky (25 % - 40 %).

Q3: Jaká je nejkritičtější provozní proměnná pro BFP?

Nejkritičtější provozní proměnnou je dávkování polymeru (chemická úprava). Polymer tvoří pevný, stabilní vloček které účinně uvolňují vodu. Pokud je dávkování příliš nízké, koláč je mokrý a odtéká kal; je-li příliš vysoká, je plýtvání a stále může mít za následek špatnou strukturu koláče. Udržení optimálního dávkování je klíčové účinnost odvodnění .

Q4: Jak dlouho filtrační pásy vydrží?

Životnost filtrační pásy je velmi variabilní v závislosti na kal characteristics (např. abrazivní materiály jako drť), intenzitu mycí systém a správné napětí řemenu a tracking. Under ideal conditions with good údržbu , pásek vydrží kdekoli 1 až 5 let .

Q5: Co znamená „zaslepení“?

Oslepující dochází, když jemné pevné částice ucpávají póry filtrační pásy . Tím se zabrání průchodu vody (filtrátu) a výrazně se sníží účinnost odvodnění a leading to a very wet filter cake. Regular and effective operation of the mycí systém je vyžadováno, aby se zabránilo oslepení.

---
