přímá odpověď: Provzdušňování spotřebuje 50–70 % celkové energie v čistírně odpadních vod. Základní metrikou účinnosti je Standard Aeration Efficiency (SAE), měřená v kgO₂/kWh – kolik kyslíku váš systém dodá na jednotku energie. Dobře navržený systém difuzoru jemných bublin dosahuje 2,5–5,0 kgO₂/kWh. Většina provozovaných elektráren toto nedosahuje při 1,5–2,5 kgO₂/kWh kvůli znečištěným difuzorům, předimenzovaným dmychadlům běžícím při částečném zatížení, pevným nastaveným hodnotám DO, které ignorují denní kolísání zatížení, a chybějícímu řízení VFD. Energetický audit přesně identifikuje, která z nich stojí nejvíce – a US EPA zdokumentovala, že správně navržený systém řízení provzdušňování sám o sobě snižuje energii provzdušňování o 25–40 %.
Zatímco provzdušňovací systémy představují pouze 2–5 % stavebních nákladů, spotřebují až 80 % energie elektrárny. I při konzervativním 50% čísle jsou čísla značná:
| Velikost rostliny | Typická celková energie | Podíl provzdušňování (60 %) | Za 0,10 $/kWh |
|---|---|---|---|
| 1 000 m³/den | ~150 000 kWh/rok | ~90 000 kWh/rok | ~9 000 $/rok |
| 10 000 m³/den | ~1 500 000 kWh/rok | ~900 000 kWh/rok | ~90 000 $/rok |
| 50 000 m³/den | ~7 500 000 kWh/rok | ~4 500 000 kWh/rok | ~450 000 $ ročně |
| 100 000 m³/den | ~15 000 000 kWh/rok | ~9 000 000 kWh/rok | ~900 000 $ ročně |
20 % zlepšení účinnosti provzdušňování u zařízení s kapacitou 50 000 m³/den ušetří 90 000 USD/rok. Každý rok. Bez kompromisů v procesu – ve skutečnosti s lepším biologickým výkonem.
Níže uvedený rámec auditu identifikuje, kde se tyto úspory skrývají.

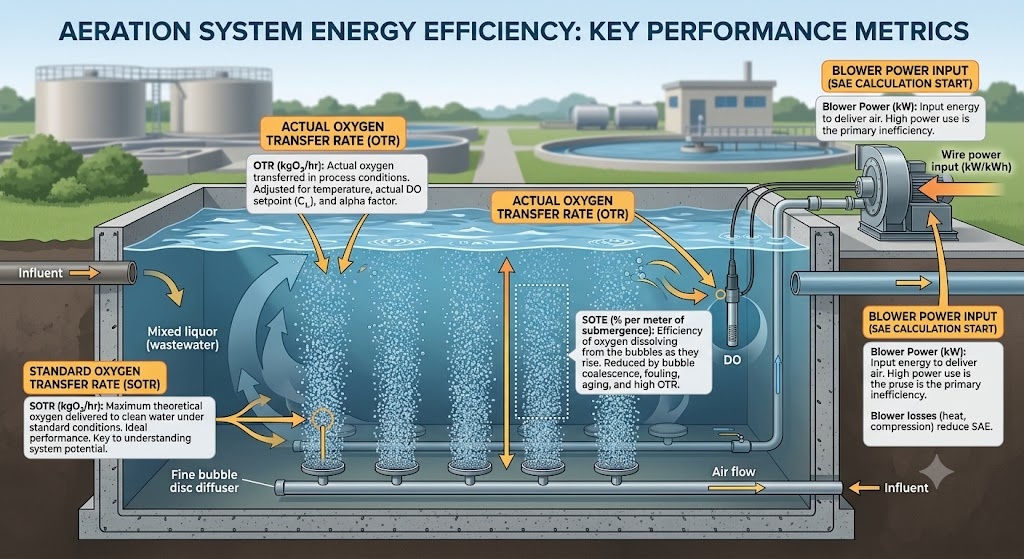

Než budete cokoliv auditovat, musíte mluvit stejným jazykem jako vaše zařízení. Výkon provzdušňovacího systému definují čtyři metriky:
SOTR — Standardní rychlost přenosu kyslíku
Množství kyslíku přeneseného za hodinu za standardních podmínek (čistá voda, 20 °C, nulový DO, hladina moře). Jednotky: kgO₂/hod. Toto je laboratorní hodnocení výrobce pro difuzér nebo provzdušňovač.
SOTE — Standardní účinnost přenosu kyslíku
Podíl kyslíku v přiváděném vzduchu, který se za standardních podmínek skutečně rozpustí ve vodě. Vyjádřeno jako % na metr ponoření nebo jako celkové % pro systém.
SOTE (%) = (O₂ rozpuštěný / O2 dodaný) x 100
Jemné bublinkové kotoučové difuzory: 6–8 % SOTE na metr ponoření
Difuzory hrubých bublin: 3–4 % SOTE na metr
Povrchové mechanické provzdušňovače: nezávisí na hloubce; vyjádřeno jako celkový SOTE
OTR — Skutečná (polní) rychlost přenosu kyslíku
SOTR korigovaný pro skutečné podmínky procesu — teplota odpadní vody, aktuální koncentrace DO a faktor alfa. To je to, co vaše difuzory skutečně dodávají v nádrži.
OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x theta^(T-20)
kde:
SAE — Standardní účinnost provzdušňování
Jediné nejužitečnější číslo pro energetický audit. SAE spojuje přenos kyslíku a spotřebu energie do jedné srovnatelné metriky.
SAE (kgO₂/kWh) = SOTR (kgO₂/h) / Příkon drátu do dmychadla (kW)
Převrácená hodnota – kWh/kgO₂ – je stejně platná a intuitivnější pro výpočet nákladů:
Měrná energie (kWh/kgO₂) = 1 / SAE
SAE benchmarky podle technologie:
| Technologie provzdušňování | SAE (kgO₂/kWh) | Měrná energie (kWh/kgO₂) |
|---|---|---|
| Jemný bublinkový disk/trubka/deskový difuzor (optimalizovaný) | 2,5–5,0 | 0,20–0,40 |
| Jemný bublinkový diskový difuzér (typický provoz) | 1,8–3,5 | 0,29–0,56 |
| Difuzér s hrubými bublinami | 1,2–2,0 | 0,50–0,83 |
| Povrchový mechanický provzdušňovač (nízká rychlost) | 1,2–2,5 | 0,40–0,83 |
| Povrchový mechanický provzdušňovač (vysokorychlostní) | 0,8–1,5 | 0,67–1,25 |
| Tryskový provzdušňovač | 1,0–2,0 | 0,50–1,00 |
| Hluboké provzdušňování šachty (>15 m) | 3,5–6,0 | 0,17–0,29 |
Pokud je vypočítaná hodnota SAE vaší elektrárny nižší než 1,8 kgO₂/kWh pro systém s jemnými bublinami, máte problém s obnovitelným výkonem – pravděpodobně znečištěné difuzory, převzdušnění nebo neefektivní provoz dmychadla.
Nemůžete auditovat to, co jste nezměřili. Většina závodů dokáže vypočítat hrubou SAE ze stávajícího přístrojového vybavení bez jakéhokoli specializovaného testovacího zařízení.
Co potřebujete:
Odhadovaná denní spotřeba kyslíku (AOR – skutečná potřeba kyslíku):
AOR (kgO₂/den) = (spotřeba kyslíku na odstranění BSK) (spotřeba kyslíku pro nitrifikaci) - (kredit na denitrifikaci)
Odstraňování BSK: ~1,0–1,2 kgO₂ na kg odstraněného BSK (1,0 pro jednoduché odstranění BSK; 1,2 pro kombinované systémy nitrifikace BSK)
Nitrifikace: 4,57 kgO2 na kg oxidovaného NH4-N
Denitrifikační kredit: 2,86 kgO₂ zpětně získaných na kg NO₃-N sníženého (pokud jsou přítomny anoxické zóny, odečtěte toto)
Příklad — 10 000 m³/den městské zařízení:
Vypočítejte pole SAE:
Pro srovnání ekvivalentu čisté vody převeďte na SOTR:
SOTR = AOR / (alfa × korekční faktor) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138 / 0,30 = 460 kg02/h
Standardní SAE = 460 / 191 = 2,41 kgO₂/kWh
To se blíží spodní hranici přijatelného rozsahu pro systémy s jemnými bublinami – stojí za to prozkoumat.
Testování odpadních plynů měří SOTE přímo v podmínkách procesu zachycováním plynu opouštějícího vodní hladinu v plovoucí digestoři a analýzou obsahu kyslíku v něm. Toto je nejpřesnější metoda pro určení skutečného výkonu difuzoru.
Potřebné vybavení: plovoucí digestoř, analyzátor plynu (O₂ a CO₂), měřič průtoku vzduchu na ventilátoru.
SOTE (%) = (O₂ dovnitř - O2 ven) / O₂ do × 100
kde O₂ in = průtok vzduchu × 0,2095 (O2 frakce vzduchu) a O2 out = koncentrace O2 měřená ve shromážděných odpadních plynech x celkový průtok odpadních plynů.
Testování odpadních plynů je zlatým standardem pro následné čištění nebo validaci po modernizaci – přímo ukazuje, zda údržba nebo výměna difuzoru zlepšila výkon. Vyžaduje specializované vybavení a obvykle jej provádí tým specialistů.
Účinnost dmychadla určuje, kolik elektrické energie skutečně dosáhne proudu vzduchu. Dmychadlo, které dodává 85 % svého jmenovitého výkonu v důsledku stáří, znečištění vstupního filtru nebo provozu při částečném zatížení, promrhá zbytek ve formě tepla.
Rovnice izotermického výkonu pro posouzení účinnosti dmychadla:
Teoretický izotermický výkon (kW) = Q_vzduch × P_vstup × ln(P_výstup / P_vstup) / účinnost
kde:
Referenční hodnoty účinnosti dmychadla:
| Typ dmychadla | Špičková izoentropická účinnost | Typická účinnost pole | Účinnost při částečném zatížení (průtok 50 %) |
|---|---|---|---|
| Roots tri-lobe (bez VFD) | 55–65 % | 50–60 % | 35–45 % |
| Roots tri-lobe (s VFD) | 55–65 % | 55–62 % | 50–58 % |
| Otočný šroub (s VFD) | 65–75 % | 62–70 % | 60–68 % |
| Vícestupňová odstředivá | 65–72 % | 60–68 % | 45–55 % (riziko nárůstu) |
| Vysokorychlostní turbo (přímý pohon) | 72–82 % | 70–78 % | 65–75 % |
Nejčastější problém účinnosti v oboru: dmychadla běžící na 40–60 % projektovaného průtoku nepřetržitě protože aerační systém byl navržen pro podmínky špičkového průtoku, které se vyskytují jen zřídka. Při 50% průtoku ztrácí dmychadlo Roots 15–25 procentních bodů účinnosti ve srovnání se svým vrcholem – plýtvá významnou částí každé spotřebované kWh.

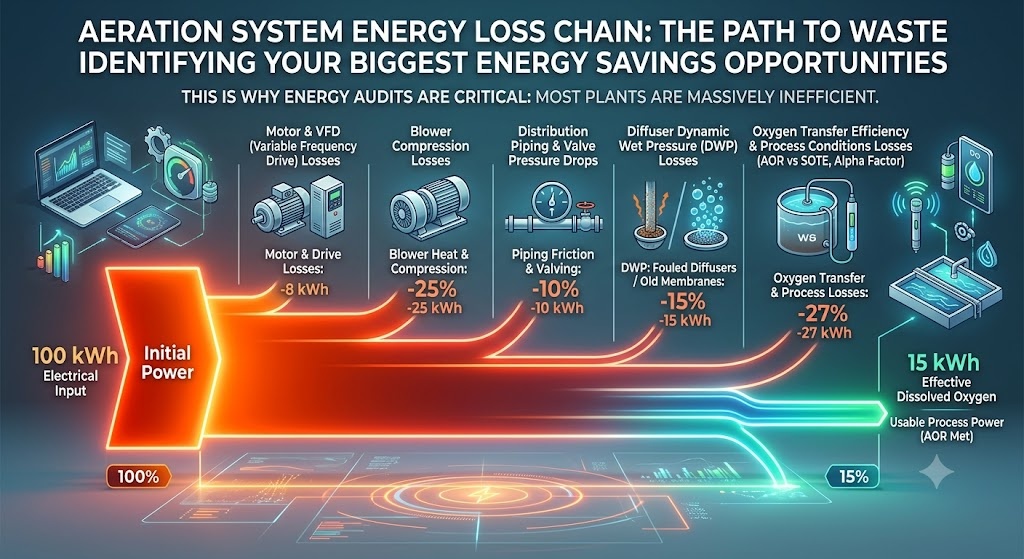

Každý provzdušňovací systém má čtyři místa, kde dochází ke ztrátám energie mezi elektroměrem a rozpuštěným kyslíkem v nádrži. Vyčíslení každé ztráty určuje, kde zasáhnout.
Řetězec ztráty energie:
Elektrický příkon → Ztráty motoru dmychadla → Ztráty kompresí dmychadla → Ztráty v rozvodu potrubí/ventilu → Ztráty DWP difuzoru → Ztráty přenosem kyslíku
| Fáze ztráty | Typická velikost | Příčina | Auditní kontrola |
|---|---|---|---|
| Elektrické ztráty motoru | 3–8 % | Stárnutí motoru, částečné zatížení | Změřte účiník motoru a odběr proudu |
| Kompresní ztráty dmychadla | 20–35 % | Typ dmychadla, operating point | Porovnejte skutečný a teoretický izotermický výkon |
| Ztráty potrubí a ventilů | 5–15 % | Poddimenzované potrubí, ucpané ventily, přebytečné regulační ventily | Pokles tlaku v distribučním systému |
| Ztráty DWP difuzoru | 5–25 % | Znečištění, stárnutí, nadměrný/nedostatečný tok | Měření DWP (viz článek DWP) |
| Ztráty přenosem kyslíku | 30–60 % | Faktor alfa, nastavená hodnota DO, velikost bublin | Test Off-gas nebo SOTE odhad |
Kombinovaný efekt: na každých 100 kWh spotřebovaných motorem dmychadla obvykle pouze 15–35 kWh skončí jako rozpuštěný kyslík ve směsné lázni.
Většina zařízení byla navržena pro špičkové denní/sezónní zatížení. Skutečné průměrné zatížení je obvykle 40–70 % špičkového zatížení. Dmychadlo běžící při pevných otáčkách, aby pokrylo špičkovou poptávku, běží po většinu své provozní životnosti s neefektivním částečným zatížením.
Pohony s proměnnou frekvencí (VFD) umožňují rychlosti ventilátoru sledovat aktuální spotřebu kyslíku. Třílistá objemová dmychadla s VFD pro regulaci rychlosti nabízejí snížení o 60–70 %, což umožňuje velkou provozní flexibilitu.
Úspora energie díky VFD: 15–30 % energie dmychadla v typických závodech. Návratnost: 2–4 roky v závislosti na tarifu elektřiny a variaci zátěže.
VFD je nejúčinnější, když: zatížení se výrazně liší (denní odchylka > 2:1), je instalováno více dmychadel, aktuální dmychadla běží nepřetržitě rychlostí > 70 %.
VFD je nejméně efektivní, když: dmychadla již běží většinu času při 95–100% otáčkách (zařízení s omezenou kapacitou), nebo když je dmychadlo pro kořeny již přiškrceno na minimum.
Většina zařízení pracuje při nastavené hodnotě DO 2,0 mg/l v celé provzdušňovací nádrži – plošné číslo, které pokrývá nejhorší možné podmínky. Při průměrné zátěži to znamená chronické převzdušňování.
Snížení nastavené hodnoty DO z 2,0 mg/l na 1,5 mg/l (stále plně dostačující pro nitrifikaci za normálních teplot) obvykle snižuje spotřebu vzduchu o 10–20 %. Jedná se o nejlevnější dostupný zásah – často dosažitelný přeprogramováním PLC bez jakýchkoli kapitálových výdajů.
Důležité: Snížení požadované hodnoty DO musí být spojeno se spolehlivou kalibrací snímače DO. Posun v senzorech DO je běžný a způsobuje, že skutečná hodnota DO je nižší než zobrazená hodnota – snížením nastavené hodnoty bez překalibrování senzorů hrozí narušení procesu.

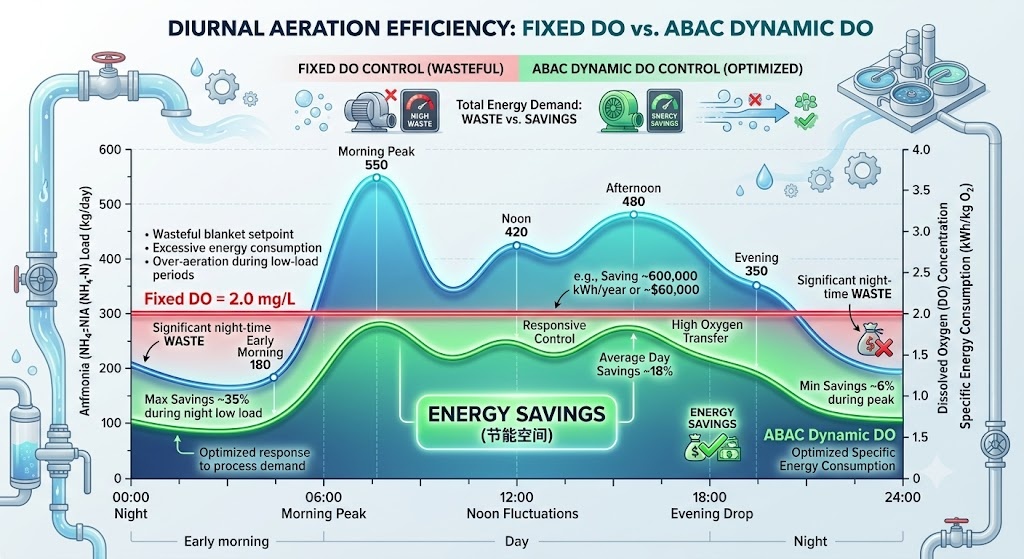

Standardní kontrola DO udržuje pevnou koncentraci DO bez ohledu na aktuální biologickou potřebu. ABAC jde o jednu úroveň hlouběji – měří koncentraci amoniaku ve výtocích a dynamicky upravuje nastavenou hodnotu DO na základě toho, zda je nitrifikace dokončena.
Protože se OTE zlepšuje při nižších koncentracích DO, jsou k dispozici úspory energie udržováním minimální koncentrace DO, která splňuje cíle procesu. Systémy ABAC využívají vlivu DO jak na OTE, tak na rychlost biologické přeměny amoniaku.
V praxi: v noci, kdy je zatížení amoniakem nízké, umožňuje ABAC klesnout DO na 0,8–1,2 mg/l a přesto dosáhnout plné nitrifikace. Během ranní špičkové zátěže se zvyšuje DO na 2,5–3,0 mg/l, než pronikne amoniak. Tato dynamická odezva je nemožná s pevnou nastavenou hodnotou DO.
Případová studie publikovaná společností Envirosim prokázala, že v zařízení s nitrifikačním aktivovaným kalem vedla ruční regulace DO ke kolísání DO z 0,5 na 3,5 mg/l a 590 kWh/energie dmychadla MGD. Konvenční regulace DO to snížila pouze o 3 %. ABAC dále výrazně snížil spotřebu energie zúžením provozního rozsahu DO na minimum potřebné pro úplnou nitrifikaci za všech podmínek zatížení.
Pokročilé řídicí technologie včetně MPC integrovaného s AI a strojového učení mohou snížit spotřebu energie o 30–40 % a zvýšit úrovně DO o 35–40 % ve srovnání s manuálním provozem.
Požadavky na implementaci ABAC: senzor čpavku (iontově selektivní elektroda nebo online analyzátor) v blízkosti výstupního konce aerační nádrže; senzory DO v každé kontrolní zóně; integrace SCADA; VFD dmychadla pro schopnost reakce.
Znečištěné difuzory produkují větší bubliny s nižší SOTE a zvyšují DWP – což znamená, že ventilátor musí pracovat tvrději, aby protlačil stejný vzduch. Kombinovaný účinek znečištěných difuzorů při DWP = 100 mbar vs. DWP = 20 mbar je 15–25 % nárůst energie na jednotku přeneseného kyslíku.
Implementace správně navrženého systému řízení aerace byla hlášena Agenturou pro ochranu životního prostředí Spojených států amerických, aby se snížila energie provzdušňování o 25 až 40 procent. Této úspory je však možné dosáhnout pouze tehdy, když jsou difuzory čisté – znečištěný systém difuzorů neguje výhody pokročilého ovládání.
Pořadí priority údržby difuzoru:
Úplný rámec pro rozhodování o údržbě naleznete v článku DWP.
Pokud byla elektrárna postavena s kořenovými třílaločnými dmychadly pracujícími s protitlakem vyšším než 0,5 baru – jako je tomu u mnoha závodů, protože kořenová dmychadla byla výchozí technologií po celá desetiletí – jejich nahrazení vysokorychlostními turbodmychadly nebo rotačními šroubovými dmychadly přináší významné zvýšení účinnosti.
| Upgrade dmychadla | Špičkový zisk účinnosti | Úspora energie (orientační) | Odplata |
|---|---|---|---|
| Kořeny → Rotační šroub (stejný tlak) | 10–15 procentních bodů | 15–20 % | 4–7 let |
| Roots → Vysokorychlostní turbo | 15–25 procentních bodů | 20–30 % | 5–9 let |
| Vícestupňová odstředivá → Turbo | 8–15 procentních bodů | 10–20 % | 5–8 let |
| Přidejte VFD do stávajícího šroubového dmychadla | 8–15 % při částečném zatížení | 10–20 % | 2–4 roky |
Výměna dmychadla je zásahem s nejvyššími investičními náklady, ale přináší nejtrvalejší úspory – zvýšení účinnosti je nezávislé na chování obsluhy a nezhoršuje se bez větší mechanické poruchy.
Kompletní energetický audit provzdušňování poskytuje matici úspor: každá příležitost kvantifikovaná v kWh/rok a $/rok, s odhadovanými náklady na implementaci a jednoduchou dobou návratnosti.
Příklad výstupu auditu — 10 000 m³/den městská elektrárna, výkon ventilátoru 191 kW, 0,10 $/kWh elektřiny:
| Příležitost | Úspora energie | Roční úspora | Náklady na implementaci | Jednoduchá návratnost |
|---|---|---|---|---|
| DO setpoint 2,0 → 1,5 mg/L (přeprogramování PLC) | 15 % | 25 000 dolarů | 2 000 $ | 1 měsíc |
| Čištění difuzoru kyselým čištěním | 12 % | 20 000 dolarů | 5 000 dolarů | 3 měsíce |
| VFD na olověném dmychadle | 18 % | 30 000 dolarů | 40 000 dolarů | 16 měsíců |
| Implementace ABAC | 20% | 33 000 dolarů | 80 000 dolarů | 29 měsíců |
| Výměna dmychadla (kořeny → turbo) | 25% | 42 000 dolarů | 250 000 dolarů | 71 měsíců |
Poznámka: úspory nejsou plně aditivní – snížení nastavené hodnoty a ABAC řeší překrývající se problémy. Kombinovaná realistická úspora ze všech pěti opatření: 35–50 % základní energie provzdušňování, přičemž většinu úspor lze dosáhnout během 3 let pouze pomocí prvních tří opatření.
Malé ČOV těží z metod on/off a PID regulace, což vede k 10–25% úsporám energie a snížení úrovně DO o 5–30 %. Kaskádové řízení a modelové prediktivní řízení zlepšují energetickou účinnost o 15–30 % u středně velkých ČOV. Pokročilé ČOV využívající MPC integrované s AI a strojovým učením mohou snížit spotřebu energie o 30–40 %.
| Velikost rostliny | Vhodná kontrolní strategie | Realistická úspora energie |
|---|---|---|
| < 1 000 m³/den | Zapnutí/vypnutí ventilátoru ruční nastavení DO | 5–15 % |
| 1 000–5 000 m³/den | PID DO řízení VFD | 15–25 % |
| 5 000–20 000 m³/den | Kaskádové ovládání DO ABAC VFD | 20–35 % |
| > 20 000 m³/den | Koordinace vícedmychadel MPC ABAC | 25–40 % |
| > 50 000 m³/den | MPC AI/ML predikce zatížení plná instrumentace | 30–45 % |
Jedna z nejčastěji přehlížených úspor energie v závodech s anoxickými zónami. Během denitrifikace bakterie používají NO₃ jako akceptor elektronů místo O₂ – účinně obnovují kyslík z molekuly dusičnanů.
Kyslíkový kredit = 2,86 kgO₂ na kg NO₃-N snížený
Pro závod denitrifikující 15 mg/l NO₃ od průtoku 10 000 m³/den:
Při SAE = 2,5 kgO₂/kWh má tento kredit hodnotu: 429 / 2,5 = 172 kWh/den = 6 200 USD/rok
Závody, které mají anoxické zóny, ale neberou v úvahu denitrifikační kredit ve své logice ovládání dmychadla, se každý den převzdušňují a plýtvají energií ekvivalentní tomuto kreditu.
Před zadáním úplného auditu proveďte tento kontrolní seznam – identifikuje tři nejčastější rychlé výhry:
1. Odečtěte výstupní tlak dmychadla a vypočítejte DWP
2. Zkontrolujte provozní bod ventilátoru vs. návrhovou křivku
3. Přečtěte si průměrné DO z trendů SCADA (za posledních 7 dní)
4. Porovnejte skutečný výkon dmychadla s teoretickým požadavkem
5. Zkontrolujte denní kolísání výkonu ventilátoru

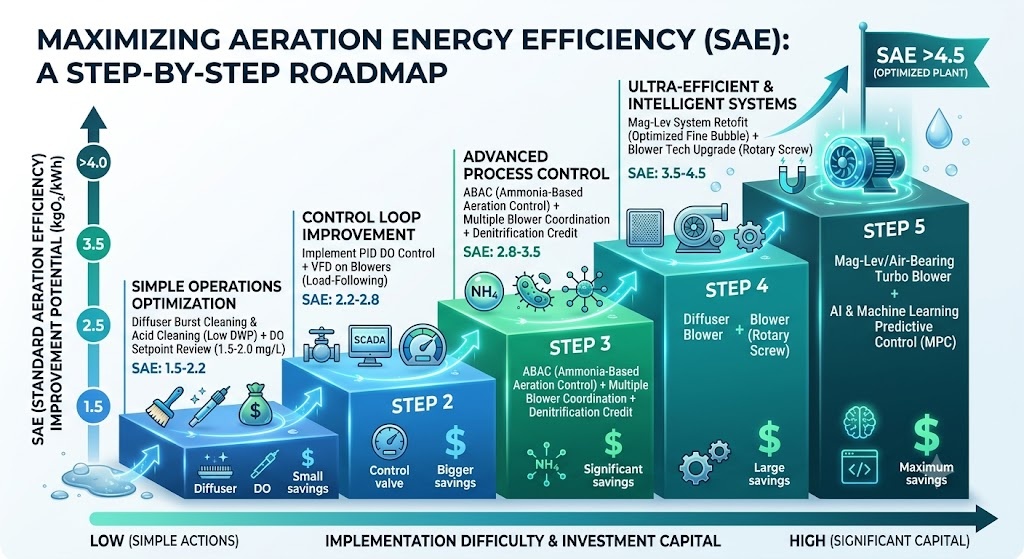

| Aktuální SAE | Prioritní akce | Očekávaná SAE po akci |
|---|---|---|
| < 1,5 kgO₂/kWh | Čištění difuzoru DO revize nastavené hodnoty | 1,8–2,2 |
| 1,5–2,0 kgO₂/kWh | Přidejte ovládání VFD DO | 2,2–2,8 |
| 2,0–2,5 kgO₂/kWh | Přidejte ABAC optimalizaci pokrytí difuzoru | 2,5–3,5 |
| 2,5–3,5 kgO₂/kWh | Upgrade technologie ventilátoru, pokud je starší 10 let | 3,5–4,5 |
| > 3,5 kgO₂/kWh | Dobře optimalizované – zaměřte se na údržbu difuzoru | Udržovat |
Související produkty: Diskové difuzory Nihao s jemnými bublinami, deskové difuzory, trubkové difuzory a provzdušňovací hadice všechny podporují optimalizace na straně difuzoru popsané v tomto auditním rámci. Udržování nízkého DWP pomocí EPDM nebo výběru silikonové membrány a pravidelné čištění je zásahem s nejvyšší návratností investic a nejnižším kapitálem dostupným pro většinu provozovatelů zařízení. Kontakt [email protected] pro podporu hodnocení systému difuzoru.
