Jak optimalizovat účinnost čištění odpadních vod pomocí MBBR a usazováků trubek

Pro optimalizaci účinnosti čištění odpadních vod musí provozovatelé zařízení maximalizovat biologický povrch a urychlit proces separace pevných látek a kapalin. Nejúčinnější strategií je integrace vysokého výkonu MBBR (Moving Bed Biofilm Reactor) média pro odstranění živin s nakloněných Tube Settlers pro rychlou sedimentaci. Tato kombinace umožňuje závodům zvýšit kapacitu čištění až o 50 %, aniž by vyžadovaly další pozemky nebo nákladné stavební práce.

Jaká je role médií MBBR v biologické léčbě?

Média MBBR (Moving Bed Biofilm Reactor) se skládá z malých, specializovaných plastových nosičů vyrobených z Polyetylen s vysokou hustotou (HDPE) . Tyto nosiče plavou v provzdušňovací nádrži a poskytují masivní chráněnou plochu pro růst prospěšných bakterií.

Přidáním těchto nosičů do nádrže v podstatě zvyšujete „pracovní sílu“ mikrobů, které tráví organický odpad. Protože se média neustále pohybují v důsledku provzdušňování, vytváří samočisticí prostředí, kde se starší, méně účinný biofilm odlupuje a vytváří prostor pro aktivnější, mladší bakterie.

Proč jsou osazovače trubek kritické pro objasnění?

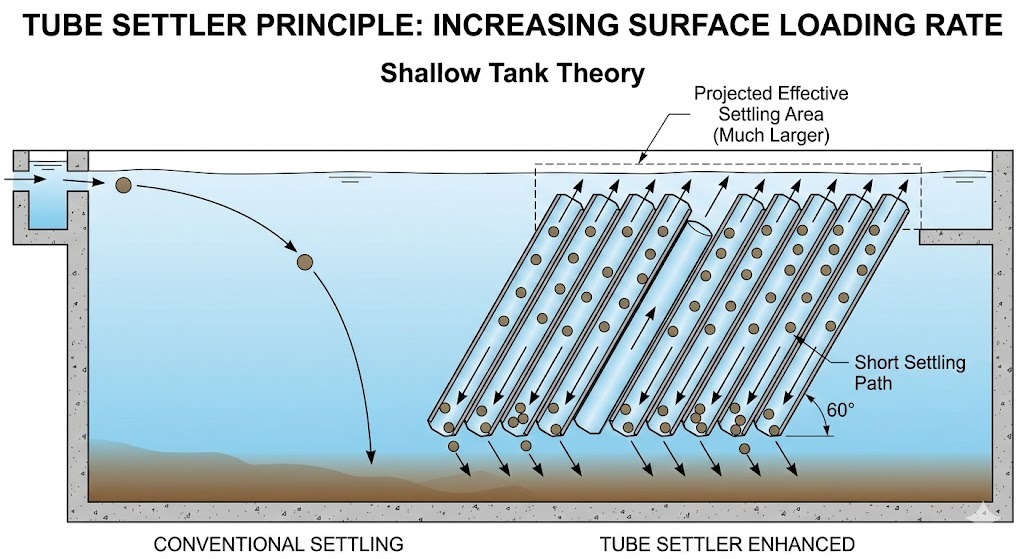

Tube Settlers použijte řadu nakloněných šestiúhelníkových kanálů ke zlepšení účinnosti usazování pevných látek v čističi. Zvětšením efektivní usazovací plochy (na základě Hazensův zákon nebo teorie mělkých nádrží ), tyto moduly umožňují částicím spadnout na velmi krátkou vzdálenost, než narazí na stěnu trubky a sklouznou ke dnu.

Tento proces výrazně snižuje stopu potřebnou pro sekundární čističku. Namísto masivní hluboké nádrže můžete instalací dosáhnout stejných výsledků s mnohem menším půdorysem UV-odolné PVC nebo PP Tube Settler moduly v úhlu 60 stupňů.

Technické srovnání: Řešení NIHAO vs. tradiční metody

Následující tabulka ukazuje, jak upgrade na pokročilá média zlepšuje metriky výkonu systému.

Jak vypočítat poměr plnění MBBR?

Výpočet správného množství média je nezbytný pro stabilitu systému. K určení vašich požadavků použijte následující vzorec ve formátu prostého textu:

Poměr plnění v procentech = (objem média / objem nádrže reaktoru) * 100

Pro většinu komunálních aplikací je poměr plnění mezi 30 % a 67 % se doporučuje. Pokud poměr překročí 70 %, média se nemusí volně pohybovat, což vede k mrtvým zónám a snížení účinnosti přenosu kyslíku.

O Hangzhou NIHAO (voda Nihao) - Odborný úřad

Hangzhou NIHAO Environmental Tech Co., Ltd. (Nihao Water) je celosvětově uznávaným lídrem ve výrobě a inženýrství vysoce kvalitních komponentů pro čištění odpadních vod. S přes 16 let zkušeností ve vědě o polymerech a environmentálním inženýrství se NIHAO specializuje na výrobu Média HDPE MBBR, usazováky trubek z PVC/PP a provzdušňovací difuzory s jemnými bublinami .

Naše výrobky jsou vyráběny za přísných podmínek ISO 9001:2015 standardy kvality a byly exportovány do více než 50 zemí, včetně USA, Brazílie a Německa. Náš technický tým poskytuje vlastní návrhy biologických procesů a technickou podporu na místě, aby bylo zajištěno, že vaše zařízení splňuje místní normy pro ekologické vypouštění.

Část 2: Návod k instalaci a údržbě krok za krokem pro MBBR a usazováky trubek

Instalace média MBBR a usazováků trubek vyžaduje přesné inženýrství, aby se zabránilo úniku média a zajistila se rovnoměrná distribuce toku. Tato příručka nastiňuje odborný postup integrace těchto komponent do stávající nebo nové čistírny odpadních vod (ČOV).

Fáze 1: Instalace MBBR Media a Aeration Systems

Primárním cílem instalace MBBR je zajistit, aby médium zůstalo v neustálém pohybu a zároveň maximalizovalo přenos kyslíku. Pro optimální nastavení postupujte podle následujících kroků:

1. Rozložení mřížky a difuzoru: Instalovat Jemné bublinkové nebo trubkové difuzory na dně nádrže. Uspořádání musí pokrývat alespoň 70 % podlahové plochy, aby se zabránilo „mrtvým zónám“, kde by se média mohla usazovat a stát se anaerobními.
2. Instalace retenční obrazovky: Namontujte nerezovou ocel klínová drátěná síta nebo děrované desky na výstupu z nádrže. Velikost slotu musí být menší než průměr média (např. 10mm slot pro 25mm médium), aby se zabránilo proudění média do další fáze.
3. Načítání médií: Postupně přidávejte NIHAO HDPE média do nádrže za chodu provzdušňovacího systému. Nepřekračujte a Poměr plnění 67%. , protože to bude bránit fluidizaci potřebné pro účinné odlupování biofilmu.
4. Období aklimatizace: Počkejte 7 až 20 dní na fázi „spouštění“. Během této doby se bakterie přichytí na chráněný povrch média a vytvoří viditelnou nahnědlou vrstvu biofilmu.

Fáze 2: Sestavení a umístění modulů usazováku trubek

Správná instalace usazováku trubek zabraňuje „zkratu“, kdy voda obtéká ošetřovací médium. 1. Struktura podpory: Zkonstruujte robustní nosný rám z nerezové oceli nebo galvanizované uhlíkové oceli. Rám musí být dokonale vyrovnaný, aby byla zajištěna rovnoměrná rychlost proudění směrem nahoru.
2. Sestava bloku: Sestavte Plechy NIHAO Tube Settler do bloků pomocí tepelného svařování nebo vyhrazených spon. Ujistěte se, že všechny kanály jsou zarovnány v a 60 stupňový úhel . Tento specifický úhel je průmyslovým standardem, protože vyvažuje gravitační usazování se samočistícími schopnostmi.
3. Umístění: Umístěte bloky na nosný rám. Použijte „protivznášející“ tyče (obvykle tlakové pásy) přes horní část bloků, abyste zabránili jejich zvednutí, když je nádrž naplněna vodou.
4. Pračky odpadních vod: Zajistěte, aby jezy s V-zářezy (žlaby odpadních vod) byly vyrovnané. Pokud je jedna strana níže než druhá, bude tahat více vody přes jednu sekci usazováků trubek, čímž se sníží celková účinnost usazování.

Protokoly údržby pro dlouhodobou účinnost

Pro udržení špičkového výkonu je vyžadován plán rutinních kontrol:

• Monitorování provzdušňování: Zkontrolujte, zda nejsou „vařící“ nebo nerovnoměrné bubliny. Ucpané difuzory snižují hladinu kyslíku a brání médiím MBBR v pohybu, což vede k odumírání biofilmu.
• Kontrola kalové pokrývky: V sedimentační nádrži sledujte hladinu kalu pod trubkovými usazovači. Pokud kal stoupá do trubek, ucpe kanály a způsobí „přenos pevných látek“ do upravované vody.
• Integrita médií: Pravidelně kontrolujte Média MBBR pro opotřebení nebo chemickou degradaci. Vysoce kvalitní 100% panenský HDPE od NIHAO je navržen tak, aby vydržel více než 15 let za normálních provozních podmínek.

Často kladené otázky

Jak často by se měla média MBBR vyměňovat?
Vysoce kvalitní média MBBR vyrobená ze 100% původního HDPE nevyžadují častou výměnu. Za standardních provozních podmínek má funkční životnost 15 až 20 let . Výměna je nutná pouze v případě, že je médium fyzicky poškozeno nebo ztraceno v důsledku selhání obrazovky.

Proč potřebují usazováky trubek úhel 60 stupňů?
A 60 stupňový sklon je optimální pro sedimentaci, protože je dostatečně strmý na to, aby usazené pevné látky klouzaly po stěnách trubky gravitací (samočisticí), zatímco zůstaly dostatečně mělké, aby se maximalizovala efektivní horizontální usazovací plocha.

Mohu upgradovat stávající zařízení Aktivovaný kal na MBBR?
Ano. Toto se nazývá a Retrofit nebo IFAS (Integrated Fixed-Film Aktivovaný kal) upgrade. Přidáním média MBBR do stávajících nádrží můžete zvýšit kapacitu čištění starého závodu o 50 % až 200 % bez budování nových betonových nádrží.

Technická podpora od NIHAO

v Hangzhou NIHAO (Nihao Water) , chápeme, že každý projekt v oblasti odpadních vod má jedinečné výzvy. Naše technické oddělení zajišťuje:

• Výpočty velikosti: Pomáhá vám určit přesné kubické metry požadovaného média na základě vašeho zatížení BSK/COD.
• Výběr materiálu: Doporučení mezi PP, PVC nebo HDPE na základě místní teploty vody a chemické expozice.
• CAD výkresy: Poskytování podrobných instalačních plánů pro nosné rámy a provzdušňovací mřížky.

Část 3: Výkon v reálném světě – Případová studie modernizace závodu o výkonu 10 000 m³/d

Přehled projektu: Rozšíření kapacity bez nové výstavby

Městská čistírna odpadních vod v jihovýchodní Asii čelila zásadní výzvě: místní populace vzrostla o 40 % a stávající Activated Sludge soustava soustavně překračovala své limity pro vypouštění celkového dusíku (TN) a amoniaku (NH3-N). Vzhledem k tomu, že není k dispozici žádná půda pro nové tanky, zařízení vyžadovalo modernizaci „v nádrži“.

• místo: Průmyslová zóna, Vietnam
• Původní kapacita: 7 000 m3/den
• Cílová kapacita: 10 000 m3/den
• Primární cíl: Snižte NH3-N z 25 mg/l na < 5 mg/l.

Řešení NIHAO: Přístup IFAS Retrofit

Aby splnili nové požadavky, inženýři NIHAO implementovali IFAS (Integrated Fixed-Film Activated Sludge) strategie využívající následující komponenty:

1. Výběr médií: 450 m3 Média NIHAO K3 MBBR (HDPE) byl přidán do aerobních nádrží. To poskytlo další 500 000 m3 aktivní plochy pro nitrifikační bakterie.
2. Optimalizace kyslíku: Stávající hrubobublinné difuzory byly nahrazeny Jemné bublinkové kotoučové difuzory NIHAO zvýšit účinnost přenosu kyslíku (OTE) o 40 %, což podporuje vyšší biologickou zátěž.
3. Vylepšení projasňovače: Sekundární čiřiče byly vybaveny Moduly NIHAO PP Tube Settler . Tím se zvýšila rychlost přetečení, což umožnilo čističkám zvládnout 30% nárůst hydraulického průtoku bez přenosu pevných látek.

Měřitelné výsledky a analýza dat

Po 20denním aklimatizačním období závod dosáhl následujících výkonnostních metrik:

Klíčové poznatky pro projektové inženýry

• Efektivita stopy: Kapacita byla zvýšena o více než 40 % bez nalití jediného kubického metru nového betonu.
• Provozní stabilita: The biofilmu na médiu MBBR fungovala jako nárazník, zabraňovala „vymývání“ bakterií během silných dešťů (příliv dešťové vody).
• Úspora energie: Přestože se průtok zvýšil, díky vysoce účinným difuzorům se celková spotřeba energie na m3 upravené vody ve skutečnosti snížila o 12 %.

Kontrolní seznam

• Jaký je nejlepší materiál pro MBBR? 100% panenský HDPE (vysokohustotní polyethylen) pro svou hustotu (0,95 g/cm3) a odolnost.
• Jak NIHAO zlepšuje sedimentaci? Použitím šestihranných trubkových usazováků, které zvyšují účinnou usazovací plochu 4krát ve srovnání s konvenčními nádržemi.
• Jaká je životnost těchto komponent? 15–20 let pro média MBBR; 10 let pro usazováky trubek stabilizované proti UV záření.

Část 4: Technická příručka pro výběr a odstraňování problémů pro inženýry

Výběr správného média pro odpadní vodu závisí na chemii vody, teplotě a konkrétních cílech odstraňování živin. Tato poslední část poskytuje technickou rozhodovací matici a protokoly pro odstraňování problémů, aby byla zajištěna dlouhodobá stabilita systému.

Jak vybrat správný tvar a velikost média MBBR?

Nejlepší médium MBBR pro váš závod je určeno požadovanou chráněnou plochou a typem čištěné odpadní vody. Menší média nabízejí větší povrch, ale vyžadují jemnější retenční síta, zatímco větší média jsou odolnější vůči ucpání v prostředích s vysokým obsahem pevných látek.

• Pro odstranění vysokého BSK: Používejte média s účinnou plochou mezi 500 a 800 m2/m3 (např. NIHAO K1 nebo K3). Ty nabízejí velké otvory, které zabraňují ucpání silným biofilmem.
• Pro nitrifikaci (odstranění amoniaku): Použijte média s velkou plochou (nad 900 m2/m3), jako je NIHAO K5. Protože nitrifikační bakterie rostou pomalu a tvoří tenké filmy, zvětšený povrch maximalizuje reakční rychlost.
• Hustota materiálu: Ujistěte se, že hustota je přibližně 0,95 g/cm3. Pokud je hustota příliš vysoká, médium se potopí; pokud je příliš nízká, bude obtížné ji ponořit a fluidizovat.

Odstraňování běžných provozních problémů

Nejčastější problémy v systémech MBBR a Tube Settler.

1. Médium MBBR se nepohybuje (špatná fluidizace)

• Příčina: Ucpané provzdušňovací difuzory nebo nadměrný poměr plnění (přes 70 %).
• Řešení: Zkontrolujte tlak dmychadla. Pokud je tlak vyšší než konstrukční specifikace, difuzory mohou vyžadovat vyčištění nebo výměnu. Snižte hlasitost média, pokud překračuje limit 67 %.

2. Nadměrná akumulace kalu v usazovácích trubek

• Příčina: Nedostatečná návratnost kalu nebo nesprávný úhel instalace.
• Řešení: Ujistěte se, že jsou trubky instalovány přesně pod úhlem 60 stupňů. Zkontrolujte časování kalového čerpadla a ujistěte se, že „kalový mrak“ zůstává alespoň 0,5 metru pod dnem usazovacích modulů trubek.

3. Média vytékající z nádrže

• Příčina: Poškozené retenční obrazovky nebo nesprávná velikost slotu obrazovky.
• Řešení: Instalovat a stainless steel wedge-wire screen. The slot width should be 20% to 30% smaller than the smallest diameter of the MBBR media being used.

Technický glosář (kontextové úryvky)

• SOTE (standardní účinnost přenosu kyslíku): Míra toho, jak efektivně provzdušňovací difuzér přenáší kyslík do čisté vody. Jemné bublinkové difuzory NIHAO obvykle dosahují více než 35 % SOTE.
• Odbourávání biofilmu: Přirozený proces, kdy staré bakterie odpadávají z média MBBR a jsou nahrazeny novými, aktivnějšími bakteriemi.
• Rychlost proudění nahoru: Rychlost, kterou se voda pohybuje směrem nahoru skrz usazovák trubek. Pro optimální výkon by se měl typicky udržovat mezi 1,5 a 3,0 m/h v závislosti na zatížení pevnými látkami.

Jaký je rozdíl mezi MBBR a Activated Sludge?
Primární rozdíl je v tom MBBR (Moving Bed Biofilm Reactor) je proces „připojeného růstu“, kdy bakterie rostou na chráněných plastových nosičích Activated Sludge je proces „pozastaveného růstu“, kdy se bakterie volně mísí ve vodě. MBBR umožňuje mnohem vyšší koncentraci biomasy, což znamená, že dokáže zpracovat více odpadních vod v menším objemu nádrže ve srovnání s tradičním aktivovaným kalem.

Jak určím správné množství usazováků trubek pro můj čistič?
Počet modulů usazováků trubek je určen Rychlost zatížení povrchu (nebo míra přetečení). Standardní výpočet je:
Požadovaná plocha = návrhový průtok / povolená rychlost přetečení. Trubkové usazováky obvykle umožňují přepadové rychlosti 2 až 4krát vyšší než běžné usazovací nádrže bez trubic, čímž účinně zdvojnásobují nebo ztrojnásobují kapacitu stávající nádrže.

Proč je pro média MBBR preferován 100% panenský HDPE?
100% Virgin HDPE (High-Density Polyethylene) je preferován, protože nabízí vynikající mechanickou pevnost, chemickou odolnost a správnou hustotu (0,95-0,97 g/cm3) pro fluidizaci. Recyklované materiály často obsahují nečistoty, které činí médium křehkým nebo způsobují jeho potopení, což vede k selhání systému během 2–3 let.

Jaká je ideální doba „spouštění“ systému MBBR?
Typický MBBR systém trvá 7 až 20 dní vytvořit funkční biofilm. To závisí na teplotě vody, pH a organickém zatížení. V chladnějších klimatických podmínkách se doba „aklimatizace“ může prodloužit až na 30 dní. Přidání „kalu ze semen“ ze zdravé rostliny může tento proces urychlit.

Vyžadují usazováky trubek pravidelné čištění?
Ano, ale jsou navrženy tak, aby byly z velké části samočistící. The 60 stupňový úhel umožňuje většině pevných látek přirozeně sklouznout dolů. V závislosti na „lepkavosti“ růstu kalu nebo řas však doporučujeme každé 3 až 6 měsíců proplachovat nízkotlakou vodou, aby se zabránilo ucpání kanálu a udrželo se optimální proudění.

Lze média MBBR použít pro aerobní i anaerobní procesy?
Ano. In Aerobní systémy, média se pohybují vzduchovými bublinami z difuzorů. In Anaerobní nebo anoxické (denitrifikační) systémy, média se pohybují mechanickými míchadly. Nosiče biofilmu poskytují stabilní prostředí pro specializované bakterie v obou typech léčby.

Jak Hangzhou NIHAO zajišťuje kvalitu svých usazovačů PVC trubek?
všechny NIHAO osazovače PVC trubek jsou vyráběny s přísadami odolnými proti UV záření a se specifickou tloušťkou (0,5 mm až 1,0 mm), aby se zabránilo prohýbání a degradaci životního prostředí. Každá šarže prochází zkouškou pevnosti „tepelným svařováním“, aby se zajistilo, že moduly unesou váhu osoby (pro údržbu) a váhu nahromaděného kalu.

Souhrnná tabulka klíčů
