Zvládnutí poměru F/M pro řízení procesu odpadních vod v reálném světě

Při biologickém čištění odpadních vod je proces aktivovaného kalu často považován za matematickou jistotu. Zkušení procesní inženýři však vědí, že se chová spíše jako nestálý ekosystém. Jádrem řízení tohoto ekosystému je Poměr potravin a mikroneboganismů (F/M). .

Zatímco standardní provozní příručky nabízejí pevné vzneboce, skutečné zvládnutí procesu vyžaduje pochopení toho, jak F/M interaguje s proměnlivou organickou chemií, sezónní kinetikou a omezeními senzorů v reálném čase. Tato příručka překračuje rámec základních výpočtů a přináší praktické a v praxi ověřené poznatky pro moderní optimalizaci závodu.

1. Úvod do poměru F/M: Biologická kinetická rovnováha

Poměr F/M definuje termodynamický vztah mezi hmotností biodegradabilního organického substrátu vstupujícího do biologických reaktorů a hmotností aktivních heterotrofních bakterií určených ke stabilizaci.

• "Jídlo" (F): Hmotnostní rychlost organického zatížení. I když je tradičně definován biochemickou spotřebou kyslíku (BSK), představuje těkavé uhlíkaté sloučeniny dostupné pro mikrobiální katabolismus.
• "Mikroorganismy" (M): Aktivní, buněčná biomasa sídlící v hranicích aerační nádrže, zodpovědná za oxidaci uhlíku a bioflokulaci.

V ideálním systému tento poměr udržuje bakterie v pozdní fázi klesajícího růstu nebo v rané fázi endogenního dýchání. Pokud se vodní kámen nakloní příliš daleko v některém směru, dojde k degradaci fyzické struktury vločky kalu, což změní index objemu kalu (SVI) a riskuje nedodržení regulačních limitů pro celkové suspendované pevné látky (TSS) a limity živin.

2. Dynamická matematika: Faktorizace latence a „čistoty“ kalu

Učebnicová matematická reprezentace F/M je přímočará, ale její součásti skrývají provozní pasti.

Vzorce čistého textu

Americké imperiální jednotky:
F/M = (přítok BSK, mg/l * průtok, MGD * 8,34) / (MLVSS, mg/l * objem povodí, MG * 8,34)

Metrické jednotky:
F/M = (Přítok BSK, mg/L * Průtok, m3/den) / (MLVSS, mg/L * Objem povodí, m3 * 1 000)

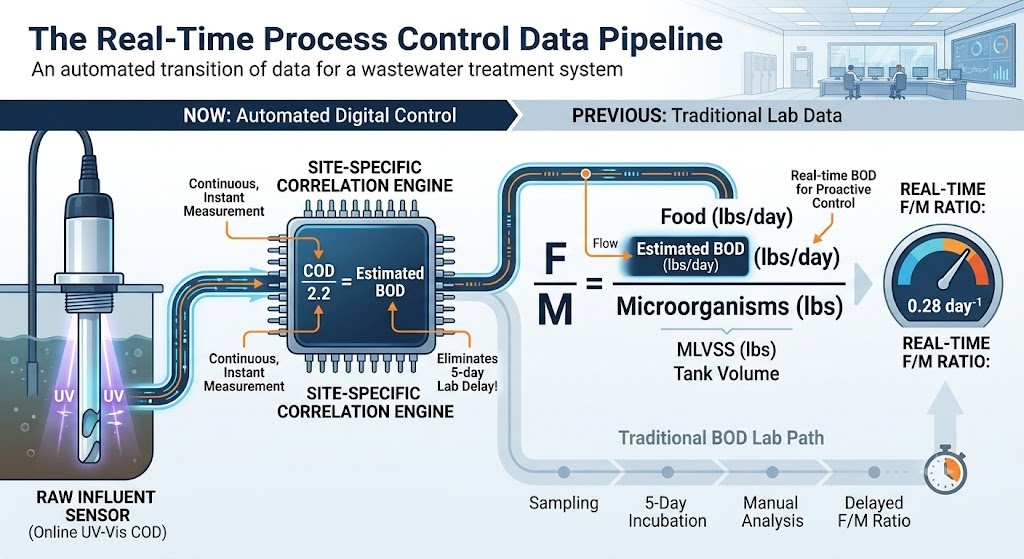

Informační zisk: Prolomení 5denní pasti latence BOD

Největší chybou klasické F/M kontroly je, že standardní BSK5 vyžaduje 5denní inkubační dobu. Řízení dynamického závodu pomocí 5denního indikátoru zpoždění zajišťuje, že vždy napravíte krizi z minulého týdne.

Pokročilá zařízení to obcházejí zavedením dynamiky Korelační matice COD-to-BOD nebo TOC-to-BOD . Surový domácí komunální přítok obvykle vykazuje poměr CHSK:BOD 2,0:1 až 2,5:1. Pokud však vaše zařízení přijímá průmyslové frakce (např. zpracování potravin, chemická výroba), může tento poměr narůst až na 4,0:1 nebo se může posunout každou hodinu.

[Odhad jídla v reálném čase] = denní CHSK (prostřednictvím 2hodinového trávení nebo online UV-Vis) / faktor korelace specifický pro web

Využitím online UV-Vis spektrofotometrů na jezu primárních odpadních vod mohou operátoři zachytit organické „slimáky“ v reálném čase a upravit metriky procesu okamžitě, místo aby objevili toxické přetížení o pět dní později.

Zlomek „čistoty“ MLVSS k MLSS

Nahrazení MLSS za MLVSS ve jmenovateli je kritická chyba. MLSS zahrnuje nebiologické inertní pevné látky (pevné suspendované pevné látky jako jemná drť, kal a vysrážený fosfor).

Zdravá obecní rostlina udržuje an Poměr MLVSS/MLSS (index čistoty) 0,75 až 0,85 . Při silných deštích v kombinovaných kanalizačních systémech nebo v závodech s nedostatečnými kanály na písek se do provzdušňovací nádrže vsakuje inertní písek a poměr klesá pod 0,60. Pokud netestujete těkavou frakci (MLVSS prostřednictvím testování těkavé muflové pece při 550 stupních Celsia), matematicky nadhodnotíte svou mikrobiální pracovní sílu, drasticky podkrmíte svůj systém a spustíte neočekávané hladovění biomasy.

3. Scénář pokročilého výpočtu: Průmyslový posun

Podívejme se za hranice základních komunálních výpočtů k pokročilému scénáři, kde průmyslová továrna na zpracování potravin uvrhne do obecního systému nečekaný organický nárůst.

Údaje z terénu shromážděné v 08:00:

• Rychlost průtoku: 4,0 MGD
• CHSK primárního odpadu (prostřednictvím rychlého testu): 600 mg/l
• Historický faktor CHSK:BOD pro tento konkrétní průmyslový mix: 2,4:1
• Objem provzdušňovací nádrže: 1,2 milionu galonů (MG)
• Koncentrace MLSS: 3 500 mg/l
• Aktuální těkavá organická frakce (MLVSS/MLSS): 72 % kvůli nedávnému stékání bahna za vlhkého počasí

Krok 1: Výpočet odhadovaného BSK (potraviny) v reálném čase

Odhadovaný přítok BSK = 600 mg/l CHSK / 2,4 = 250 mg/l BSK
Použité jídlo = 250 mg/l * 4,0 MGD * 8,34 = 8 340 lb BSK/den

Krok 2: Vypočítejte skutečnou biologickou hmotnost (mikroorganismy)

Skutečná koncentrace MLVSS = 3 500 mg/l MLSS * 0,72 = 2 520 mg/l MLVSS
Aktivní mikroorganismy = 2 520 mg/l * 1,2 MG * 8,34 = 25 220 lb MLVSS

Krok 3: Vypočítejte F/M v reálném čase

Poměr F/M = 8 340 lb BOD / 25 220 lb MLVSS = 0,33 dne^-1

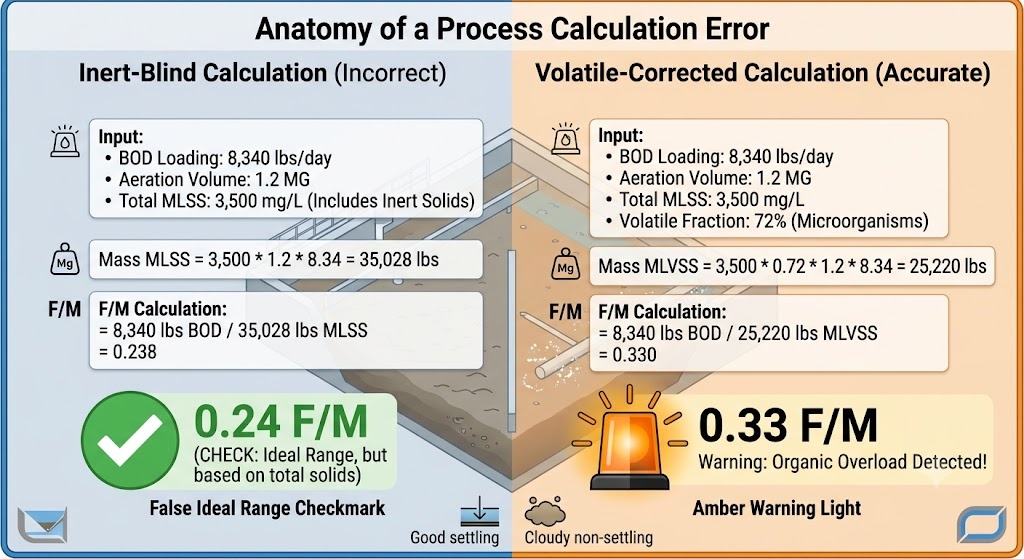

Provozní přehled: Pokud by operátor pro výpočet nesprávně použil celkový MLSS, vypočítaná F/M by se jevila jako 0,24, což signalizuje dokonale stabilní konvenční systém. Ve skutečnosti je skutečná biologická zátěž na úrovni 0,33 – což se blíží horní hranici konvenčního čištění a varuje operátora, aby okamžitě zastavil plýtvání kalem, aby se zabránilo vymývání biomasy.

4. Ideální rozsahy F/M a kinetický teplotní faktor

Rozsahy provozních cílů musí odpovídat konkrétnímu technickému návrhu zařízení.

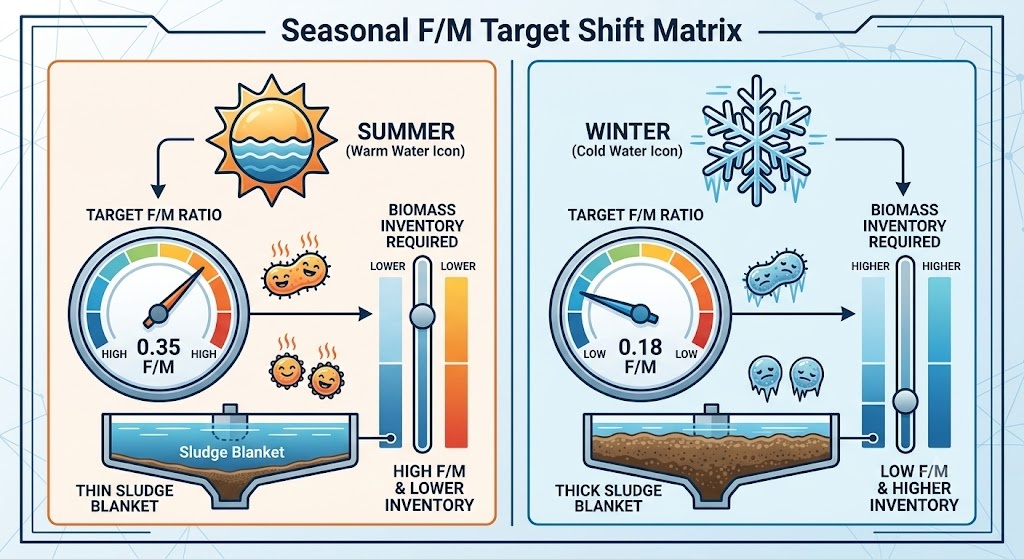

Teplotní koeficient přehlížený učebnicemi

Mikrobiální enzymatická aktivita je vysoce závislá na teplotě a řídí se modifikovanou Arrheniovou rovnicí. S každým poklesem teploty odpadní vody o 10 stupňů Celsia se rychlost biologického metabolismu sníží zhruba o 50 %.

• Letní provoz (25°C): Mikrobi mají vysokou rychlost metabolismu. Rychle konzumují potravu. Můžete bezpečně spustit vyšší poměr F/M (např. 0,35), protože rychlost kinetického zpracování odpovídá rychlosti načítání.
• Zimní provoz (10°C): Mikrobi se stávají pomalými. Chcete-li zpracovat stejné množství přicházející BSK, musíte zvýšit velikost své mikrobiální pracovní síly. Operátoři se musí zaměřit na nižší poměr F/M (např. 0,18) tím, že záměrně zvýší cíle MLVSS, aby poskytli větší schopnost zpracování „z ruky do úst“.

5. Odstraňování problémů s vysokými poměry F/M: Organické přetížení a strukturální rozptýlení

Vysoký poměr F/M (>0,50 v konvenčních systémech) ukazuje, že dostupná uhlíkatá energie převyšuje metabolickou kapacitu stojící biomasy. To pramení z průmyslových skládek slimáků, náhlého hydraulického vymývání pevných látek dešťovou vodou nebo nadměrného plýtvání kalem (WAS).

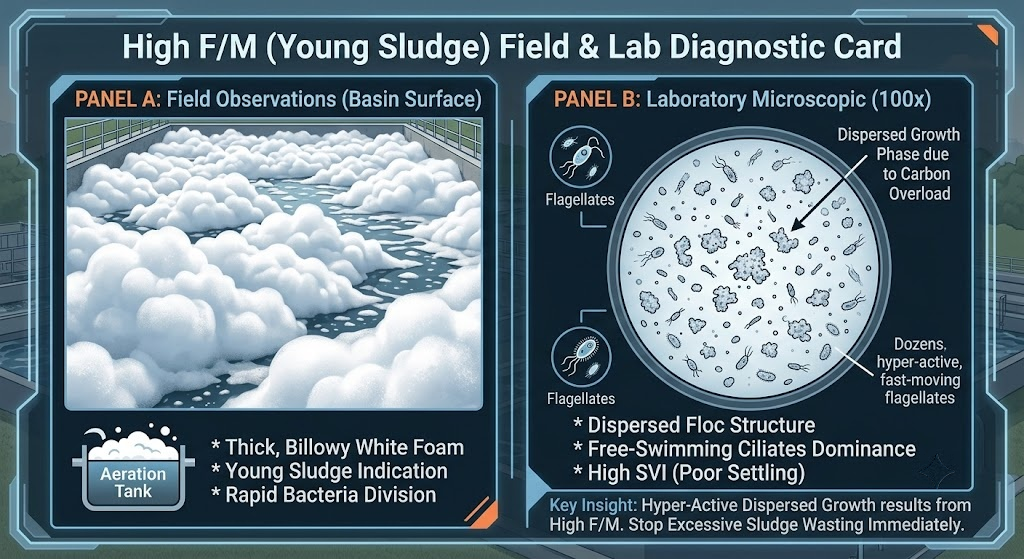

Vizuální diagnostika a mikroskopie na místě

• Fenomén povrchu: Provzdušňovací nádrž vytváří hustou, vzdouvající se, vysoce tekutou nedotčená bílá pěna . Tato pěna obsahuje vysoké koncentrace extracelulárních polysacharidů a lipidů produkovaných rychle se dělícími mladými bakteriemi v jejich log růstové fázi.
• Mikroskopická struktura: Při 100násobném zvětšení se vločky kalu zdají malé, silně rozbité a postrádají strukturované okraje. Uvidíte masivní dominanci volně plavejících nálevníků a bičíků, s absolutní absencí vířníků nebo stopkaté nálevníky.

Pokročilá nápravná opatření

1. Manévr krokového posuvu: Pokud je vaše zařízení vybaveno funkcemi krokového podávání, odveďte surový přítok pryč od hlavy provzdušňovací nádrže a rozdělte jej přes střední nebo zadní zóny. To okamžitě snižuje poměr F/M na vstupu a chrání vrácenou biomasu před organickým šokem.
2. Úpravy rovnováhy RAS/WAS: Okamžitě zastavte veškeré čerpání WAS. Zvyšte rychlost zpětného aktivovaného kalu (RAS), abyste maximalizovali přenos uložených pevných látek ze sekundárních čističek zpět do reakční zóny.

6. Odstraňování problémů s nízkými poměry F/M: Microthrix Bulking & Pin Floc

Nízký poměr F/M (<0,15 v konvenčních systémech) představuje prostředí intenzivního biologického hladovění. Mikrobiální populace přerostla svou zásobu primární energie.

Vizuální diagnostika a mikroskopie na místě

• Fenomén povrchu: Provzdušňovací nádrž vytváří hustou, mastnou, tmavě hnědou nebo žlutohnědou křupavou vrstvu, která odolává stříkající vodě. Zobrazí se sekundární čistič špendlíková vločka – drobné, popelovité částice plovoucí nad výtokovým jezem navzdory vysoce průhlednému vodnímu sloupci.
• Mikroskopická struktura: Vločky kalu vypadají masivní, tmavé a nepravidelné. Dlouhé, vlasům podobné prameny vláknité bakterie (jako např Microthrix parvicella or Typ 0041 ) vylamují se z jádra vloček, přemosťují mezery a fyzicky brání zhutnění v čeřiči.

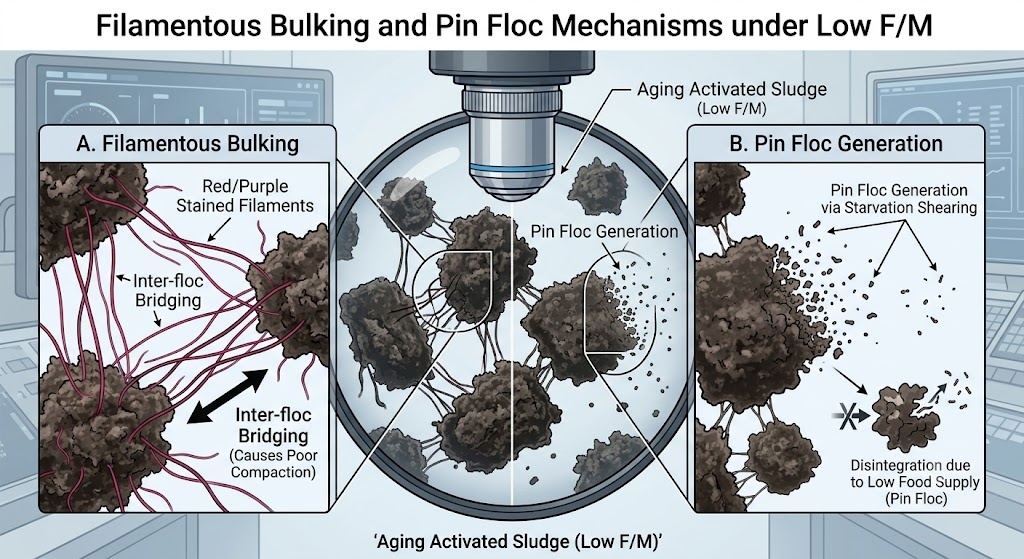

Mechanika hromadného hladovění

Když je jídla vzácné, vláknité bakterie převažují nad standardními vločkotvornými bakteriemi. Vláknité buňky mají mnohem vyšší poměr plochy povrchu k objemu, což jim umožňuje účinněji zachycovat stopová množství BSK než husté vločky. Jak se množí, vytvářejí síťovinu, která zachycuje vodu, zvyšuje index objemu kalu (SVI) a způsobuje, že kalová pokrývka v čističce stoupá k povrchu.

Pokročilá nápravná opatření

1. Protokol přírůstkového plýtvání: Chcete-li obnovit rovnováhu, musíte odstranit přebytečnou biomasu, ale velké úpravy mohou systém šokovat. Implementujte Pravidlo maximálního plýtvání 10 % až 15 %. : nikdy nezvyšujte svůj denní objem WAS o více než 15 % v jediném 24hodinovém okně.
2. Strategie selektivní chlorace: Je-li vláknité objemování závažné, aplikujte na linku RAS cílenou dávku chlóru. Dávkujte chlór v přesné dávce 2 až 5 liber chlóru na 1 000 liber MLVSS za den . Vzhledem k tomu, že vlákna vyčnívají ven ze struktury vloček, jsou nejprve vystavena chlóru, který je zničí, zatímco vnitřní vločkotvorné bakterie jsou v bezpečí.

7. Integrace procesů: Operační matice F/M vs. MCRT

Pokročilé operace s odpadními vodami neřídí F/M jako izolovanou metriku. Funguje jako matematická inverze k Průměrná doba pobytu v buňce (MCRT) or Doba retence pevných látek (SRT) .

Zatímco F/M měří vnější stresor (potrava vstupující do systému), MCRT měří vnitřní věk a dobu udržení pracovní síly.

MCRT = Celková zásoba těkavých nerozpuštěných látek v systému / Celková hmotnost ztracených těkavých pevných látek a odpadních vod za den

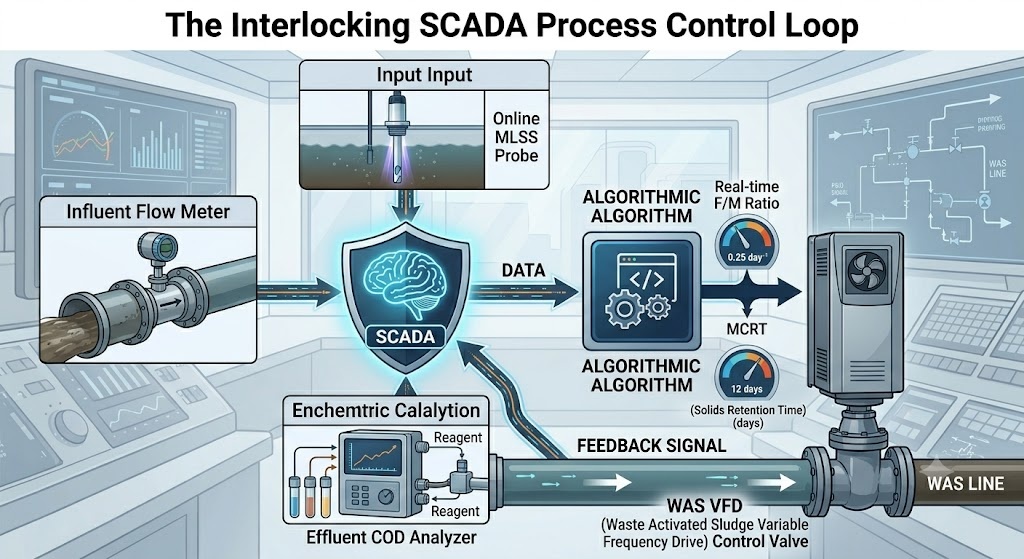

Přechod na digitální dvojčata a automatické ovládání SCADA

Moderní léčebná zařízení využívají jednotnou Matice řízení procesu v jejich SCADA systémech. Online optické sondy MLSS instalované ve středu provzdušňovací nádrže poskytují nepřetržité údaje o pevných látkách. V kombinaci s digitálními magnetickými průtokoměry na přítoku a vedení WAS systém SCADA automaticky moduluje plýtvá čerpadla s proměnnou frekvencí (VFD) pro udržení stálého cíle MCRT.

Když náhlá průmyslová zátěž posune poměr F/M, automatika detekuje odpovídající pokles spotřeby rozpuštěného kyslíku (DO) a lze okamžitě provést úpravy. Tato integrace zajišťuje, že MCRT funguje jako kotva pro stabilitu, zatímco F/M slouží jako diagnostický nástroj pro vyhodnocení změn zatížení v reálném čase.

8. Shrnutí: Výkonná doporučení pro manažery závodu

Optimalizace zařízení s aktivovaným kalem vyžaduje posunout se za historické metodologie založené na principu palce a přijmout dynamické metriky procesu:

• Zahrnout rychlé náhradníky: Nahraďte standardní 5denní zpožděné testování BSK 2hodinovým stolním rozkladem CHSK nebo online optickými senzory UV-Vis, abyste proaktivně zvládali vysoké F/M šoky.
• Normalizovat pro obsah popela: Nikdy nevypočítávejte cíle procesu pomocí celkového MLSS; upřednostnit MLVSS k izolaci aktivní biologické hmoty od inertního říčního bahna a minerálních srážek.
• Zahrnout cíle kinetické teploty: Cílový posun F/M se pohybuje níže v zimě a vyšší v létě, aby odpovídal přirozeným bakteriálním metabolickým výkyvům.
• Cvičte konzervativní plýtvání: Chraňte svůj systém před oscilacemi procesu omezením jakékoli jednodenní volumetrické úpravy WAS na 15 %.
