MBBR vs Activated Sludge Process (ASP): Porovnání a logika výběru modernizace

Autor: Kate Chen
E-mail: [email protected]
Date: Aug 20th, 2026

Úvod

Proces aktivovaného kalu (ASP) je nejrozšířenějším procesem biologického čištění při čištění komunálních odpadních vod, zatímco MBBR zavádí do systému biofilm s přichyceným růstem, aby se vytvořil režim duální biomasy „suspendovaný připojený“ růst.

Tyto dva se vzájemně nenahrazují, ale vyhovují různým scénářům: pro nové závody závisí rozhodnutí na půdorysu a požadavcích na odpadní vodu, zatímco u modernizace závisí na stávajících nádržích a investičních omezeních.

Tento článek porovnává dva procesy napříč šesti dimenzemi – stopa, koncentrace kalu, odolnost proti nárazům, spotřeba energie, provoz a údržba a obtížnost modernizace – se zaměřením na logiku výběru a klíčové úvahy pro přeměnu nádrže s aktivovaným kalem na MBBR (hybridní), a zahrnuje zobecněnou případovou studii rozšíření kapacity obcí.

Rozdíly v principu: pozastavený růst vs

123

ASP spoléhá na suspendovaný aktivovaný kal (typická hodnota MLSS 2–5 g/l) k odstranění organických látek a dusíku; MBBR přidává do nádrže suspendované nosiče biofilmu (poměr plnění 20 %–50 %, referenční hodnota), přičemž biofilm je připojen k povrchu média.

To poskytuje vyšší biomasu na jednotku objemu nádrže a gradient DO v biofilmu přirozeně vytváří aerobní/anoxické mikroprostředí, které podporuje současnou nitrifikaci a denitrifikaci.

MBBR vznikl v severní Evropě (Norsko, 80. léta) a je široce používán v evropských úpravách stávajících nádrží; po svém zavedení do Číny se rychle rozšířil v komunálních modernizačních/rozšiřovacích projektech a v aplikacích průmyslových odpadních vod.

234

Šestirozměrné srovnání

Dimenze	Proces aktivovaného kalu (ASP)	MBBR	Poznámky
Stopa / objem nádrže	Větší; HRT 6–10 h (typická hodnota)	Lze snížit o 30 %–50 % (referenční hodnota)	Vyšší objemové zatížení
Koncentrace kalu	MLSS 3–5 g/l (typická hodnota)	Suspendovaný 2–4 g/l ekvivalent biofilmu biomasy	Vyšší celková biomasa
Odolnost proti nárazovému zatížení	střední; náchylné k rázovému zatížení	Silnější; biofilm odolává otřesům a toxicitě	Jasná výhoda pro průmyslové odpadní vody
Spotřeba energie	Vrata aeračního kalu, konvenční	Mírně vyšší intenzita provzdušňování pro fluidizaci média; návratnost kalu může být snížena	Vyžaduje kombinované posouzení
Provoz a údržba	Musí kontrolovat objemování kalu; velká produkce kalů	Periodická kontrola retenčních obrazovek; nižší produkce kalů	Nízké riziko hromadění kalu
Obtížnost dodatečné montáže	—	Nízká–střední; lze využít stávající nádrže	Vyžaduje obrazovky a média, překontrolování provzdušňování

Logika rozhodování o výběru

Nové rostliny: Vybírejte podle požadavků na odpadní vodu a omezení lokality

Jsou-li požadavky na odpadní vody přísné a půda je vzácná, mohou kombinace MBBR a MBBR ASP (hybridní) splnit současně požadavky na COD a amoniak v rámci menšího objemu nádrže.

MBBR je také atraktivní, když je zařízení citlivé na náklady na likvidaci kalu, protože produkuje méně kalu (referenční: přibližně 0,3–0,5 kg kalu na kg odstraněného BSK5, méně než u konvenčních procesů).

Investice do médií a údržba obrazovky však musí být zahrnuty do nákladů na celý životní cyklus; samotná fáze výstavby by neměla být jediným hlediskem.

Projekty modernizace: Hlavními hnacími silami jsou omezení objemu a přísnější standardy odpadních vod

Mnoho komunálních závodů v Číně čelí dvojímu požadavku na „rozšíření kapacity, přísnější standardy odpadních vod“ (např. modernizace z třídy B na třídu A úrovně 1), zatímco v Evropě a Severní Americe jsou běžné renovace stárnoucích zařízení a nárůst zátěže.

Když není k dispozici žádná další půda, přeměna stávajících aerobních nádrží na hybridní MBBR je běžnou cestou: dávkování média do stávajících nádrží a instalace retenčních sít může zlepšit kapacitu čištění a nitrifikace, přičemž investice jsou obvykle nižší než u výstavby nových nádrží (referenční).

Zobecněná případová studie: Rozšíření kapacity Retrofit městského závodu

Městská čistírna odpadních vod byla původně navržena na 15 000 m³/d s použitím konvenčního procesu s aktivovaným kalem (oxidační příkop), s odpadními vodami splňujícími místní normu třídy B.

Vzhledem k nárůstu počtu obyvatel ve své servisní oblasti se závod potřeboval rozšířit na 22 000 m³/den a modernizovat na třídu A úroveň 1, ale nebyly k dispozici žádné pozemky pro akvizici.

Roztok přeměnil část aerobní zóny oxidačního příkopu na hybridní MBBR: médium s vysokým specifickým povrchem (500 m²/m³, typická hodnota) bylo dávkováno na 30 % efektivního objemu, byly instalovány retenční síta odpadních vod a byl znovu zkontrolován aerační systém (průtok vzduchu se zvýšil asi o 25 %, příkladová hodnota), zatímco stávající systém vracení kalu byl zachován.

Po modernizaci se kapacita čištění zvýšila asi o 40 % a zimní čpavek zůstal stabilně vyhovující, nebyly přidány žádné nové nádrže.

Tento případ je zobecněným popisem; konkrétní parametry by měly být ověřeny skutečnými projektovými výpočty.

Klíčové úvahy pro přeměnu nádrže s aktivovaným kalem na MBBR (hybridní)

Uchovávání médií

Na straně odtoku musí být instalována spolehlivá retenční síta, aby se zabránilo úniku média s odtokem; mezera mezi obrazovkou by měla být menší než minimální rozměr média (referenční).

Překontrolujte vzduchování

Fluidizace média vyžaduje dostatečnou intenzitu provzdušňování. Před dodatečnou montáží ověřte rezervu kapacity ventilátoru a uspořádání difuzoru a v případě potřeby vyměňte nebo přidejte difuzory jemných bublin.

Míchání a návrat

V hybridním režimu má suspendovaný kal MLSS běžně 2–4 g/l (referenční), aby bylo zajištěno, že biofilm a suspendovaný kal spolupracují.

Do anoxických/anaerobních zón se nepřidávají žádná média a otvory v dělicích stěnách by měly být navrženy tak, aby se zabránilo křížovému toku média.

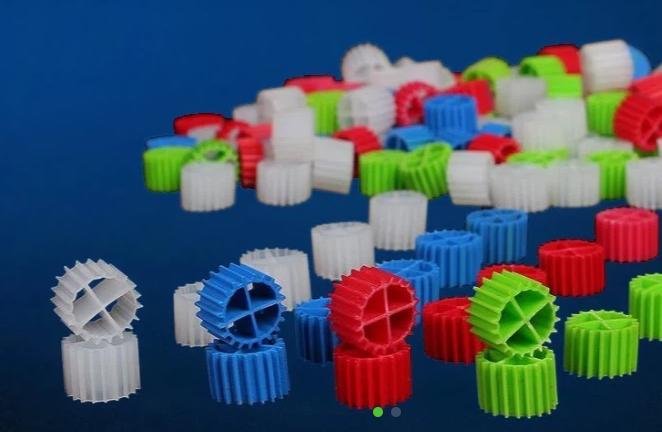

Výběr médií

PE válcová média jsou na trhu EU běžná, zatímco média porézního typu jsou více akceptována na severoamerickém trhu (referenční).

Specifická plocha povrchu a geometrie musí odpovídat hloubce nádrže a intenzitě provzdušňování a předem se doporučuje pilotní testování.

Nízké teploty a regionální rozdíly

Zimní teploty vody v severní Severní Americe a severní Evropě jsou nízké, takže objem nitrifikace musí být po rekonstrukci překontrolován proti zimním podmínkám.

Severní Čína podobně potřebuje teplotní rozpětí, a když přítok s sebou nese vysoký obsah mastnoty nebo vlasů, mělo by být zesíleno prosévání a odmašťování v čele budovy, aby se zabránilo zamotání médií nebo ucpání obrazovky.

345

FAQ

Q1: Vyžaduje hybridní MBBR stále plýtvání kalem?

Ano. Část suspendovaného kalu stále potřebuje pravidelné plýtvání podle SRT, aby se udržela aktivita – množství je jednoduše obvykle menší než v systému čistého aktivovaného kalu (referenční) a problémy s objemem kalu jsou v podstatě vyloučeny.

Q2: Bude stávající provzdušňovací systém po modernizaci vždy dostatečný?

Ne nutně. Fluidizace média výrazně zvyšuje odolnost proti provzdušňování a intenzitu spotřeby kyslíku.

Běžnou praxí je změřit skutečný průtok vzduchu dmychadlem a účinnost přenosu kyslíku difuzorem a poté přepočítat; většina projektů vyžaduje úpravu počtu difuzorů nebo jejich nahrazení vysoce účinnými difuzory s jemnými bublinami (reference).

Q3: Mohou se média MBBR ucpat?

Za normálních provozních podmínek nejsou fluidizovaná média náchylná k zanášení.

Pokud však přítok obsahuje vysoký obsah mastnoty nebo vlasů, může dojít k zamotání média nebo ucpání obrazovek; je třeba posílit prosévání a odmašťování v čele závodu a čistit síta ručně nebo automaticky podle pravidelného plánu (odkaz na základě zkušeností).

Závěr

MBBR a proces s aktivovaným kalem mají každý své vlastní použitelné hranice: MBBR nebo hybridní modernizace si zaslouží prioritu ve scénářích s omezením na zemi, zvýšením kapacity s přísnějšími normami nebo průmyslovým šokovým zatížením; pro konvenční nové závody s dostatkem půdy a omezenými provozními zdroji zůstává konvenční ASP osvědčenou a spolehlivou volbou.

Výběr by měl být založen na kombinovaném posouzení „zemních omezení cílových odpadních vod – místních norem nákladů na celý životní cyklus (Čína GB 18918, EU UWWTD, severoamerické NPDES)“.

U projektů retrofitu se doporučuje provést 3–6 měsíců pilotního testování a hydraulického modelování před dokončením plnicího poměru a schématu provzdušňování; pro výběr média a podporu výpočtu dodatečného vybavení kontaktujte technický tým AquaSust.
