Pochopení doby hydraulické retenční doby (HRT): Komplexní průvodce

Autor: Kate Chen
E-mail: [email protected]
Date: Jun 25th, 2025

1. Úvod do doby hydraulické retenční doby (HRt)

Čištění odpadních vod je komplexní proces určený k odstranění znečišťujících látek a zajištění bezpečného vypouštění vody zpět do životního prostředí. Jádrem mnoha léčebných technologií leží základní koncept známý jako hydraulická retenční doba (HRt). Pochopení HRt není pouze akademické cvičení; Je to kritický parametr, který přímo ovlivňuje účinnost, stabilitu a nákladovou efektivitu čistírny odpadních vod. Tato příručka se ponoří do složitosti HRt a poskytne komplexní přehled pro odborníky na životní prostředí a kohokoli, kdo se snaží pochopit tento základní princip.

2. Definování doby hydraulické retenční doby (HRt)

PROTIe své nejzákladnější Hydraulická retenční doba (HRt) , často jednoduše označované jako HRT , je průměrná doba, po kterou zůstává rozpustná sloučenina (nebo pozemek s vodou) v reaktoru nebo léčebné jednotce. Představte si kapku vody vstupující do velké nádrže; HRT kvantifikuje, jak dlouho, průměrně, tento pokles utratí uvnitř nádrže před vystoupením.

Je to míra „Holding Time“ pro kapalnou fázi v daném objemu. Toto období je zásadní, protože diktuje množství času dostupného pro různé fyzikální, chemické a biologické procesy. Například v systémech biologické léčby HRT určuje dobu kontaktu mezi mikroorganismy a znečišťujícími látkami, které jsou navrženy tak, aby se rozpadlo.

HRT je obvykle vyjádřen v jednotkách času, jako jsou hodiny, dny nebo dokonce minuty, v závislosti na stupnici a typu léčebné jednotky.

PROTIýznam HRT při čištění odpadních vod

PROTIýznam HRT při čištění odpadních vod nelze přeceňovat. Je to parametr základního kamene z několika důvodů:

  • Účinnost procesu: HRT přímo ovlivňuje, jak efektivně jsou odstraňovány znečišťující látky. Nedostatečný HRT nemusí poskytnout dostatek času na dokončení nezbytných reakcí, což vede ke špatné kvalitě odpadních vod. Naopak, příliš dlouhý HRT může být neefektivní a vyžaduje větší, nákladný reaktory a potenciálně vede k nežádoucím vedlejším reakcím nebo plýtvání zdroji (např. Energie pro míchání).
  • Dimenzování a design reaktoru: Inženýři se spoléhají na výpočty HRT, aby určili vhodný objem léčebných nádrží, pánví nebo rybníků potřebných k zpracování konkrétního průtoku odpadních vod. Toto je primární faktor kapitálových nákladů na čistírnu.
  • Mikrobiální aktivita a zdraví: PROTI procesech biologické léčby (jako je aktivovaný kal) ovlivňuje HRT rychlost růstu a stabilitu mikrobiálních populací. Správně udržovaný HRT zajišťuje, že mikroorganismy mají dostatečný čas pro metabolizaci organické hmoty a živin, což zabraňuje vymývání nebo nedostatečné výkonnosti.
  • Provozní kontrola: Provozovatelé neustále monitorují a upravují HRT řízením průtokových rychlostí a objemu reaktoru. Odchylky od optimálního HRT mohou vést k provozním výzvám, jako je pění, převření kalu nebo porušení kvality odpadních vod. Porozumění HRT umožňuje proaktivní úpravy udržovat stabilní provoz rostlin.
  • Dodržování standardů pro vypouštění: Cílem čištění odpadních vod je v konečném důsledku splnit přísné limity regulačního vypouštění. HRT hraje zásadní roli při dosahování nezbytných úrovní léčby pro parametry, jako je biochemická poptávka po kyslíku (BOD), poptávka po chemickém kyslíku (COD) a odstraňování živin (dusík a fosfor).

HRT vs. doba zadržení: objasnění rozdílů

Pojmy „doba hydraulické retenční doby“ a „doba zadržení“ se často používají zaměnitelně, což vede ke zmatku. I když úzce souvisí, existuje jemný, ale důležitý rozdíl:

  • Hydraulická retenční doba (HRT): Jak je definováno, toto je průměrný Časem, kdy se kapalinová částice spočívá v reaktoru, zejména pro systémy kontinuálního toku, kde je konstantní vstup a výstup. Předpokládá ideální podmínky míchání, i když systémy v reálném světě jsou zřídka dokonale smíšené.
  • Doba zadržení: Tento termín je obecnější a může odkazovat na teoretický čas, který by tekutina utratila v daném objemu při specifickém průtoku. Často se používá při jednoduchém výpočtu objemu děleného průtokem, aniž by to nutně znamenalo dynamiku průměrný Doba pobytu při nepřetržitém provozu. Například v dávkových procesech by se „doba zadržení“ mohla jednoduše odkazovat na celkový čas, který je v nádrži držena odpadní voda.

PROTI souvislosti s nepřetržitě provozované jednotky čištění odpadních vod , HRT a doba zadržení jsou často synonymem, představující teoretickou průměrnou dobu voda se drží v nádrži. Při diskusi o konkrétních výpočtech návrhu nebo porovnání různých typů reaktorů (např. Šarže vs. kontinuální) se mohou nuance stát významnější. Pro účely tohoto článku se zaměříme především na HRT, protože se vztahuje na dynamické, kontinuální tokové systémy převládající při moderním čištění odpadních vod.

Porozumění základy HRT

Poté, co jsme zjistili, co je doba hydraulické retenční doby (HRT) a proč je to zásadní, ponořme se hlouběji do základních principů, které řídí jeho použití při čištění odpadních vod. Tato část prozkoumá, jak se HRT integruje do návrhu reaktoru, různých faktorů, které jej ovlivňují, a jeho základní matematický vztah s klíčovými operačními parametry.

Koncept HRT v designu reaktoru

Při čištění odpadních vod jsou reaktory cévy nebo pánve, kde dochází k fyzikálním, chemickým a biologickým transformacím. Ať už se jedná o provzdušňovací nádrž pro aktivovaný kaly, sedimentační pánev pro objasnění nebo anaerobní digestor pro stabilizaci kalu, každá jednotka je navržena s ohledem na konkrétní HRT.

HRT je parametr primárního návrhu, protože diktuje Čas k dispozici pro reakce . U biologických procesů to znamená zajistit dostatečný čas kontaktu mezi mikroorganismy a organickými znečišťujícími látkami, které konzumují. U fyzických procesů, jako je sedimentace, zajišťuje dostatečný čas na zavěšené pevné látky, aby se usadily z vodního sloupce.

PROTIýběr HRT v návrhu reaktoru je vyvážející akt. Návrháři usilují o HRT, který:

  • Optimalizuje výkon léčby: Dostatečně dlouho na to, aby bylo dosaženo požadované účinnosti odstraňování znečišťujících látek.
  • Minimalizuje stopu a náklady: Dostatečně krátký, aby udržel objemy reaktoru (a tím i náklady na stavbu, požadavky na půdu a spotřeba energie) na ekonomické úrovni.
  • Zajišťuje stabilitu systému: Poskytuje vyrovnávací paměť proti kolísajícímu vlivné kvalitě a průtokům.

Různé typy reaktorů se ze své podstaty hodí k různým HRT na základě jejich návrhu a reakcí, které usnadňují. Například procesy vyžadující rychlé reakce mohou mít kratší HRT, zatímco procesy zahrnující pomalu rostoucí mikroorganismy nebo rozsáhlé usazování mohou vyžadovat výrazně delší HRT.

3. PROTIýpočet doby hydraulického zadržování

Pochopení koncepčního základu hydraulické retenční doby (HRT) je zásadní, ale jeho skutečná užitečnost spočívá v jeho praktickém výpočtu. Tato část vás provede základním vzorcem, ilustruje jeho aplikaci s příklady v reálném světě a nasměruje vás na užitečné nástroje pro přesné výpočty.

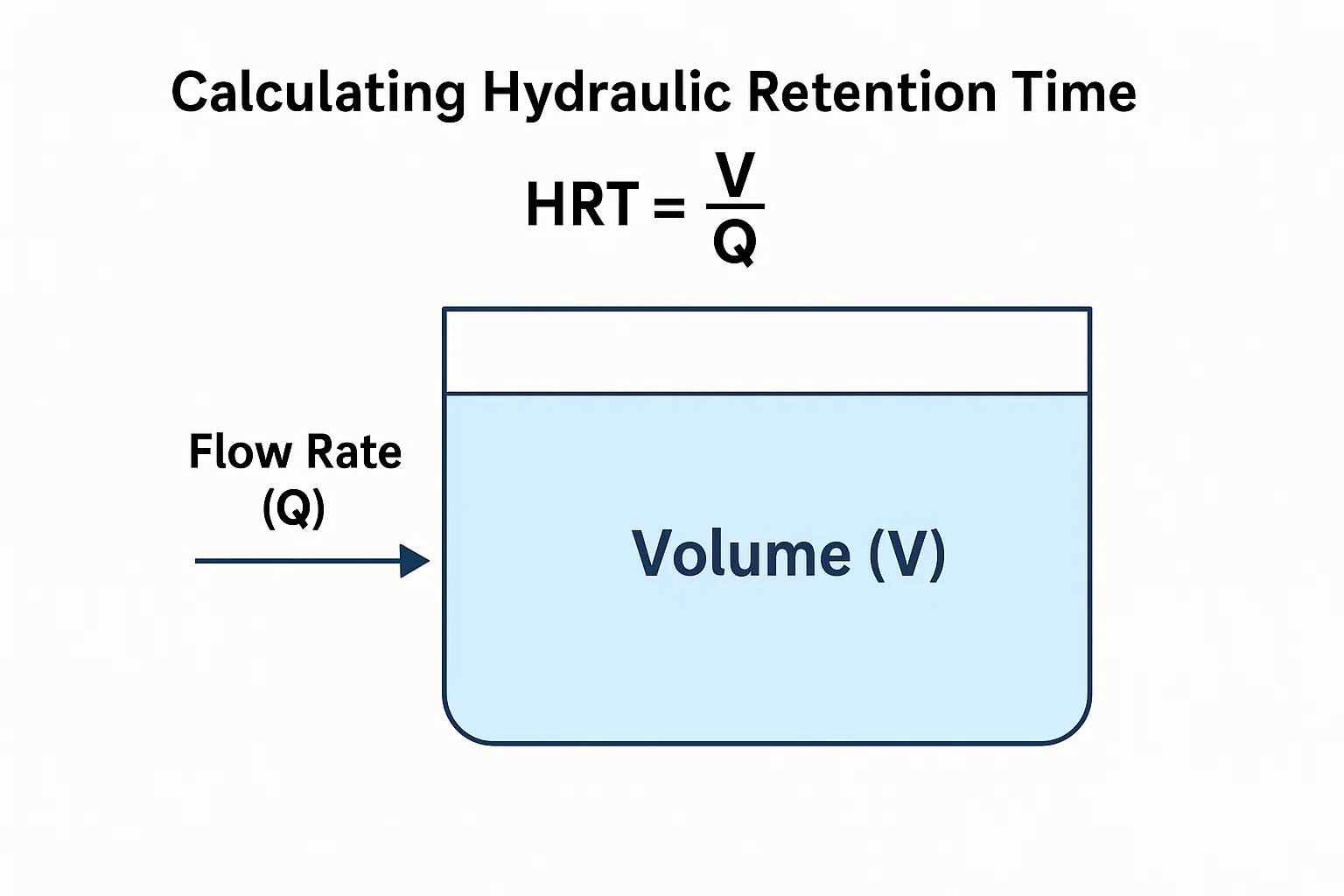

3.1. PROTIzorec HRT: Průvodce krok za krokem

PROTIýpočet HRT je přímý a spoléhá se na vztah mezi objemem čištěcí jednotky a průtokem průtoku odpadních vod.

Hlavní vzorec je:

Kde:

Kroky pro výpočet:

  • Identifikujte svazek (V): Určete efektivní objem léčebné jednotky. Může to být objem provzdušňovací nádrže, čističe, digestoru nebo laguny. Ujistěte se, že používáte správné jednotky (např. Kruhové metry, litry, galony). Pro obdélníkové tanky, V = Délka × Šířka × Hloubka. Pro válcové nádrže, V = π × Poloměr 2 × Výška.
  • Identifikujte průtok (Q): Určete objemový průtok odpadní vody vstupující do jednotky. To se obvykle měří nebo odhaduje na základě historických údajů. Opět věnujte velkou pozornost jednotek.
  • Zajistěte konzistentní jednotky: Toto je nejkritičtější krok, jak se vyhnout chybám. Jednotky pro objem a průtok musí být konzistentní tak, aby při rozdělení poskytly jednotku času.
    • Li V je v m 3 a Q je v m 3 / hodina, tedy H RT bude v hodinách.
    • Li V je v galony a Q je v galony / Den, tedy H RT bude ve dnech.
    • Pokud jsou jednotky smíšené (např. m 3 a L/s), musíte před provedením divize převést jeden nebo oba, aby byli konzistentní. Například převeďte L/s do m 3 / hodina.
  • Provést divizi: Rozdělte objem průtokem pro získání HRT.

Klíčové faktory ovlivňující HRT

Několik faktorů, interního systému léčby, tak vnější, ovlivňuje skutečný nebo požadovaný HRT v čištění odpadních vod:

  • Objem reaktoru (V): Pro daný průtok bude mít větší objem reaktoru za následek delší HRT. Toto je rozhodnutí primárního designu; Zvyšující se objem přímo zvyšuje kapitálové náklady, ale poskytuje více času na léčbu.
  • Vliv rychlosti průtoku (Q): Toto je pravděpodobně nejvýznamnější faktor. S rostoucím objem odpadní vody vstupující do rostliny za jednotku čas se HRT pro pevný objem reaktoru snižuje. Naopak nižší průtoky vedou k delším HRT. Tato variabilita v důsledku denních a sezónních výkyvů využití vody představuje významnou výzvu pro řízení HRT.
  • Typ procesu zpracování: Různé léčebné technologie mají vlastní požadavky HRT. Například:
    • Aktivovaný kal: Obvykle vyžaduje HRT v rozmezí od 4 do 24 hodin, v závislosti na specifické konfiguraci a požadované úrovni léčby (např. Odstranění uhlíkas BSK vs. nitrifikace).
    • Anaerobní trávení: Často vyžaduje HRT 15-30 dnů nebo více v důsledku pomalé rychlosti růstu anaerobních mikroorganismů.
    • Primární sedimentace: Mohlo by mít HRT 2-4 hodiny.
  • Požadovaná kvalita odpadních vod: Přísnější standardy vypouštění (např. Limity dolního BOD, dusíku nebo fosforu) často vyžadují delší HRT, aby poskytovaly dostatečný čas pro složitější biologické nebo chemické reakce potřebné pro jejich odstranění.
  • Charakteristiky odpadních vod: Síla a složení vlivné odpadní vody (např. Vysoká organická zátěž, přítomnost toxických sloučenin) může ovlivnit nezbytný HRT. Silnější odpady mohou vyžadovat delší HRT, aby se zajistilo úplné zhroucení.
  • Teplota: I když to přímo neovlivňuje výpočet HRT, teplota významně ovlivňuje reakční rychlosti, zejména biologické. Nižší teploty zpomalují mikrobiální aktivitu, často vyžadují delší efektivní HRT (nebo skutečný HRT, pokud podmínky umožňují) dosáhnout stejné úrovně léčby.

3.2. Praktické příklady výpočtu HRT

Ilustrujeme výpočet s několika běžnými scénáři:

Příklad 1: Provzdušňovací nádrž v městském závodě

Městská čistírna odpadních vod má obdélníkový provzdušňovací nádrž s následujícími rozměry:

  • Délka = 30 metrů
  • Šířka = 10 metrů
  • Hloubka = 4 metry

Průměrný denní průtok do této nádrže je 2 400 metrů krychlových za den ( m 3 / den).

Krok 1: Vypočítejte objem (V) V = Délka × Šířka × Hloubka = 30 m × 10 m × 4 m = 1 , 200 m 3

Krok 2: Identifikujte průtok (Q) Q = 2 , 400 m 3 / den

Krok 3: Zajistěte konzistentní jednotky Svazek je v m 3 a průtok je v m 3 / den. HRT bude ve dnech. Pokud to chceme za hodiny, budeme potřebovat další konverzi.

Krok 4: Proveďte divizi H RT = V/q = ​ 1 200 m3 / 2 400 m3 / den = 0.5 dny

Převést na hodiny: 0.5 dny × 24 Hodiny / den = 12 Hodiny

Hydraulická retenční doba v této provzdušňovací nádrži je proto 12 hodin.

Příklad 2: Malá povodí průmyslového vyrovnávání

Průmyslové zařízení používá válcovou vyrovnávací pánev k vyrovnávacím tokům proměnných.

  • Průměr = 8 stop
  • Efektivní hloubka vody = 10 stop

Průměrný průtok povodí je 50 galonů za minutu (GPM).

Krok 1: Vypočítejte objem (V) Poloměr = průměr / 2 = 8 ft / 2 = 4 ft V = π × Poloměr 2 × Výška = π × ( 4 ft) 2 × 10 ft = π × 16 ft 2 × 10 ft ≈ 502.65 ft 3

Nyní převeďte kubické stopy na galony: (Poznámka: 1 ft 3 ≈ 7.48 galony) V = 502.65 ft 3 × 7.48 galony / ft 3 ≈ 3 , 759.8 galony

Krok 2: Identifikujte průtok (Q) Q = 50 GPM

Krok 3: Zajistěte konzistentní jednotky Objem je v galonech a průtok je v galonech za minutu. HRT bude za pár minut.

Krok 4: Proveďte divizi H RT = V/q = 3 759,8 galonů / 50 galonů / minutu 75.2 zápis

Převést na hodiny: 75.2 zápis /60 zápis / hodina ≈ 1.25 Hodiny

Hydraulická retenční doba v této vyrovnávací pánvi je přibližně 75 minut nebo 1,25 hodiny.

Příklad 3: Optimalizace pro konkrétní HRT

Návrhář potřebuje HRT 6 hodin pro novou jednotku biologické léčby a průtok konstrukce je 500 metrů krychlových za hodinu ( m 3 / hodina). Jaký objem by měl být reaktor?

V tomto případě musíme přeuspořádat vzorec pro vyřešení pro v: V = H RT × Q

Krok 1: Převeďte HRT na konzistentní jednotky s Q H RT = 6 Hodiny (již v souladu s Q in m 3 / hodina)

Krok 2: Identifikujte průtok (Q) Q = 500 m 3 / hodina

Krok 3: Proveďte násobení V = 6 Hodiny × 500 m 3 / hodina = 3 , 000 m 3

Požadovaný objem nové jednotky biologické léčby je 3 000 metrů krychlových.

3.3. Nástroje a zdroje pro výpočet HRT

Zatímco vzorec HRT je dostatečně jednoduchý pro manuální výpočet, několik nástrojů a zdrojů může pomoci při výpočtu, zejména pro složitější scénáře nebo pro rychlé kontroly:

  • Vědecké kalkulačky: Standardní kalkulačky jsou dostatečné pro přímý výpočet.
  • Tabulka Software (např. Microsoft Excel, listy Google): Ideální pro nastavení šablon, provádění více výpočtů a automaticky konverze manipulace s jednotkou. Můžete vytvořit jednoduchou tabulku, ve které zadáváte objem a průtok, a vydává HRT v různých jednotkách.
  • Kalkulačky online HRT: Mnoho webových stránek pro zpracování životního prostředí a čištění odpadních vod nabízí bezplatné online kalkulačky. Jsou vhodné pro rychlé kontroly a často zahrnují vestavěné konverze jednotek.
  • Inženýrské příručky a učebnice: Standardní odkazy v environmentálním inženýrství (např. „Inženýrství odpadních vod: Léčba a obnovení zdrojů“) poskytují podrobné metodiky, faktory konverze a praktické problémy.
  • Specializovaný software: Pro komplexní návrh a modelování rostlin a pokročilé softwarové balíčky používané inženýrskými firmami často zahrnují výpočty HRT jako součást jejich širších simulačních schopností.

Zvládnutí výpočtu HRT je základní dovednost pro každého, kdo se podílí na čištění odpadních vod, umožňuje přesný návrh, efektivní provoz a řešení problémů s léčbou.

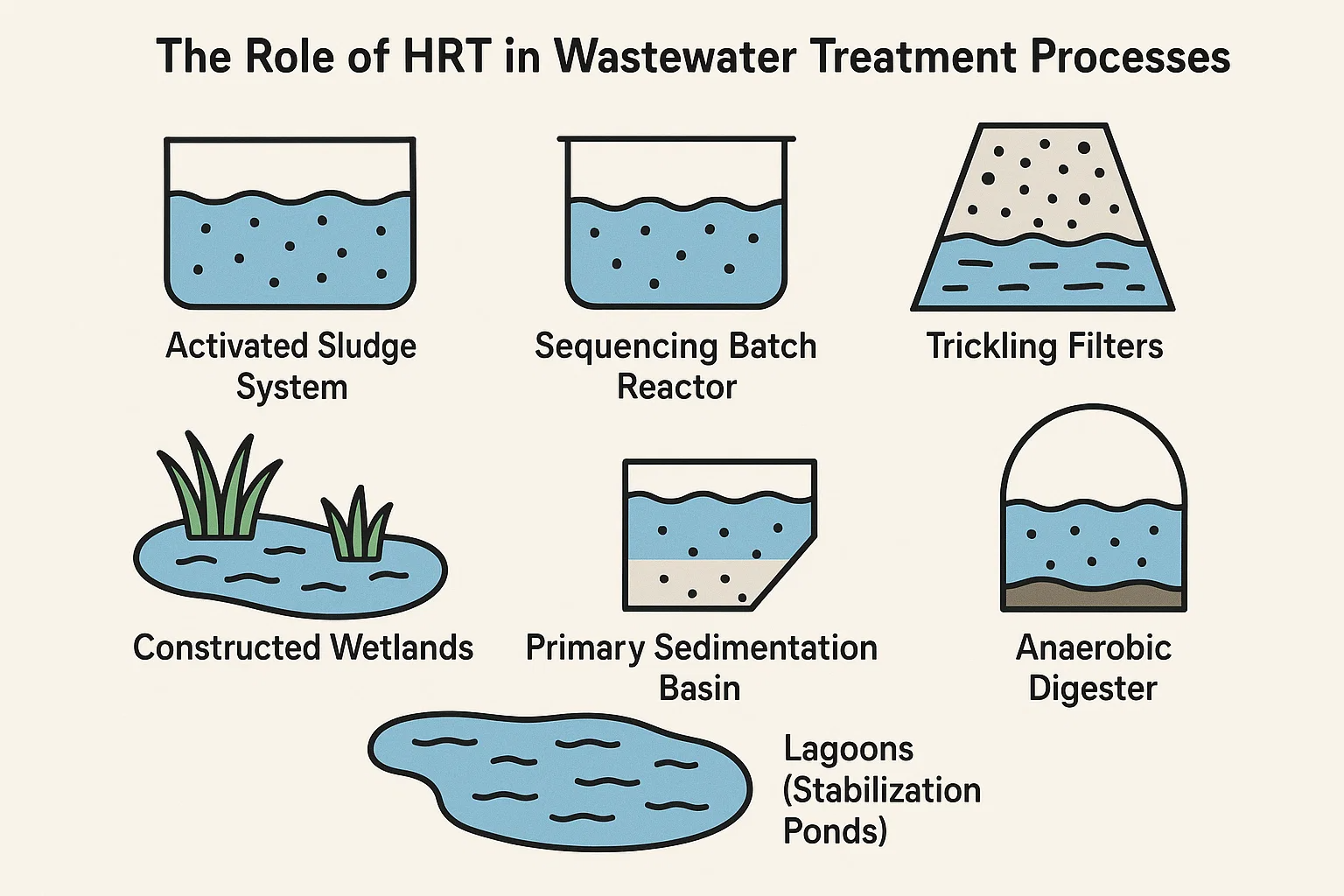

Role HRT v procesech čištění odpadních vod

Hydraulická doba retence (HRT) není parametr univerzity pro všechny; Jeho optimální hodnota se významně liší v závislosti na specifické technologii čištění odpadních vod. Každý proces se spoléhá na odlišné mechanismy - ať už jsou biologické, fyzické nebo chemické -, které vyžadují konkrétní trvání kontaktu nebo pobytu pro účinné odstranění znečišťující látky. Tato část zkoumá kritickou roli, kterou HRT hraje v některých nejčastějších systémech čištění odpadních vod.

4.1. HRT v aktivovaných systémech kalů

Proces aktivovaného kalu je jednou z nejpoužívanějších metod biologické léčby po celém světě. Spoléhá se na smíšenou suspenzi aerobních mikroorganismů (aktivovaný kalem), aby se rozbilo organické znečišťující látky v odpadní vodě. HRT je v těchto systémech centrální design a provozní parametr:

  • Biologická reakční doba: HRT v provzdušňovacím nádrži určuje dobu, že organická hmota v odpadní vodě zůstává v kontaktu s aktivním kalem. Tato doba kontaktu je nezbytná pro mikroorganismy pro metabolizaci rozpustných a koloidních organických sloučenin, přeměny na oxid uhličitý, vodu a nové mikrobiální buňky.
  • Odstranění znečišťujících látek: Vhodný HRT zajišťuje dostatek času na požadované cíle léčby. Pro základní uhlíkové biochemické odstranění poptávky kyslíku (BOD) se HRT obvykle pohybují od 4 až 8 hodin .
  • Nitrifikace: Pokud je nutná nitrifikace (biologická přeměna amoniaku na dusičnany), je často nutná delší HRT, obvykle od sahající 8 až 24 hodin . Nitrifikační bakterie rostou pomaleji než heterotrofní bakterie, což vyžaduje delší období v reaktoru k vytvoření a udržování stabilní populace.
  • Denitrifikace: Pro biologické odstranění dusíku (denitrifikace) jsou začleněny specifické anaerobní nebo anoxické zóny. HRT v těchto zónách je také pečlivě dokázána umožnit přeměnu dusičnanů na plyn dusíku.
  • Dopad na koncentraci pevných látek na smíšené likéry (MLSS): Zatímco HRT řídí dobu pobytu kapaliny, často se diskutuje ve spojení s pevnou retenční dobou (SRT) nebo průměrnou dobou pobytu buněk (MCRT). SRT se týká průměrné doby, kdy samotné mikroorganismy zůstávají v systému. I když zřetelný, HRT ovlivňuje SRT ovlivňováním rychlosti vymývání mikroorganismů ze systému, zejména pokud plýtvání kalem není přesně kontrolováno. Správná rovnováha mezi HRT a SRT je zásadní pro udržení zdravé a účinné mikrobiální populace.

4.2. HRT v sekvenování dávkových reaktorů (SBRS)

Sekvenování dávkových reaktorů (SBRS) jsou typem procesu aktivovaného kalu, který pracuje spíše v dávkovém režimu než v nepřetržitém toku. Namísto odlišných tanků pro aeraci, objasnění atd. Se všechny procesy vyskytují postupně v jediné nádrži. Navzdory jejich dávkové povaze zůstává HRT kritickým konceptem:

  • Doba cyklu šarže: U SBRS je HRT často považován za celkovou dobu cyklu pro šarži nebo praktičtěji, čas, kdy je nový vlivný objem zadržen v reaktoru před vypouštěním. Typický cyklus SBR se skládá z plnění, reakce (provzdušňovací/anoxické), usazení a kreslení (dekant) fáze.
  • Flexibilita v léčbě: SBRS nabízí značnou flexibilitu při úpravě HRT pro různé léčebné cíle. Změny doba trvání fáze „React“ nebo celkové délky cyklu mohou operátoři optimalizovat pro odstranění uhlíku, nitrifikaci, denitrifikaci nebo dokonce biologické odstranění fosforu.
  • Typické rozsahy: Celkový HRT pro systém SBR (s ohledem na celkový objem a denní průtok cykly) se může velmi lišit, ale jednotlivé „reagové“ fáze mohou vydržet 2 až 6 hodin , s celkovými dobami cyklu často v rozmezí 4 až 24 hodin , v závislosti na počtu cyklů denně a požadovaném ošetření.
  • Absence omezení kontinuálního toku: Na rozdíl od kontinuálních systémů, kde kolísající vlivný tok přímo ovlivňuje HRT, SBRS zpracovává variabilní toky variabilním nastavením objemu výplně a frekvenci cyklu, což poskytuje stabilnější HRT pro biologické reakce.

4.3. HRT v jiných technologiích čištění odpadních vod

Vliv HRT se rozprostírá napříč širokým spektrem dalších technologií čištění odpadních vod, z nichž každá má jedinečné požadavky:

  • Flingové filtry: Jedná se o biologické reaktory s pevným filmem, kde stéká odpadní voda přes postel médií (skály, plast) potažené biofilmem. Zatímco voda proudí nepřetržitě, efektivní HRT je relativně krátký, často jen minuty na několik hodin . Účinnost léčby se zde více spoléhá spíše na vysokou povrchovou plochu média pro růst biofilmu a přenos kyslíku, než na dlouhou dobu pobytu kapaliny. Klíčem je konzistentní smáčení a organické zatížení.
  • Konstruované mokřady: Tyto přírodní nebo inženýrské systémy používají vegetaci, půdu a mikrobiální aktivitu k čištění odpadních vod. Jsou charakterizovány velmi dlouhými HRT, obvykle se pohybují 1 až 10 dní, nebo dokonce týdny , kvůli jejich velké povrchové ploše a relativně mělké hloubky. Tento rozšířený HRT umožňuje přirozenou filtraci, sedimentaci, absorpci rostlin a širokou škálu biologických a chemických transformací.
  • Primární sedimentační povodí: Tyto povodí, které jsou navrženy pro fyzické odstranění osadních pevných látek, vyžadují specifický HRT, aby umožnil dostatečný čas, aby se částice usadily gravitací. Typické HRT jsou obvykle relativně krátké 2 až 4 hodiny . Příliš krátký HRT povede ke špatnému usazování a zvýšení zatížení pevných látek na postupujících procesech.
  • Anaerobní digestory: Anaerobní digestory se používají pro stabilizaci kalu, spoléhají na anaerobní mikroorganismy. Tyto mikroby rostou velmi pomalu, což vyžaduje dlouhé HRT, aby se zajistila účinná redukce těkavých pevných látek a produkce metanu. Typické HRT se pohybují od 15 až 30 dní , ačkoli vysokorychlostní digestory mohou pracovat s kratšími HRT.
  • Laguny (stabilizační rybníky): Jedná se o velké, mělké pánve používané pro přirozenou léčbu, často v teplejším podnebí nebo kde je hojná půda. Spoléhají se na kombinaci fyzikálních, biologických a chemických procesů. Laguny se vyznačují extrémně dlouhými HRT, od dny až několik měsíců (30 až 180 dní nebo více) , umožňující rozsáhlé přirozené čištění.

V každém z těchto rozmanitých systémů jsou pečlivé zvážení a řízení HRT zásadní pro dosažení požadovaných výsledků léčby a zajištění celkové účinnosti a udržitelnosti procesu čištění odpadních vod.

Optimalizace HRT pro zvýšenou účinnost léčby

Pečlivý výběr a pokračující řízení doby hydraulické retenční doby (HRT) jsou prvořadé pro efektivní a efektivní provoz jakékoli čistírny odpadních vod. Optimální HRT se přímo promítá do lepší kvality odpadních vod, snížených provozních nákladů a celkové stability systému. Naopak, nesprávně spravovaný HRT může vést k kaskádě problémů.

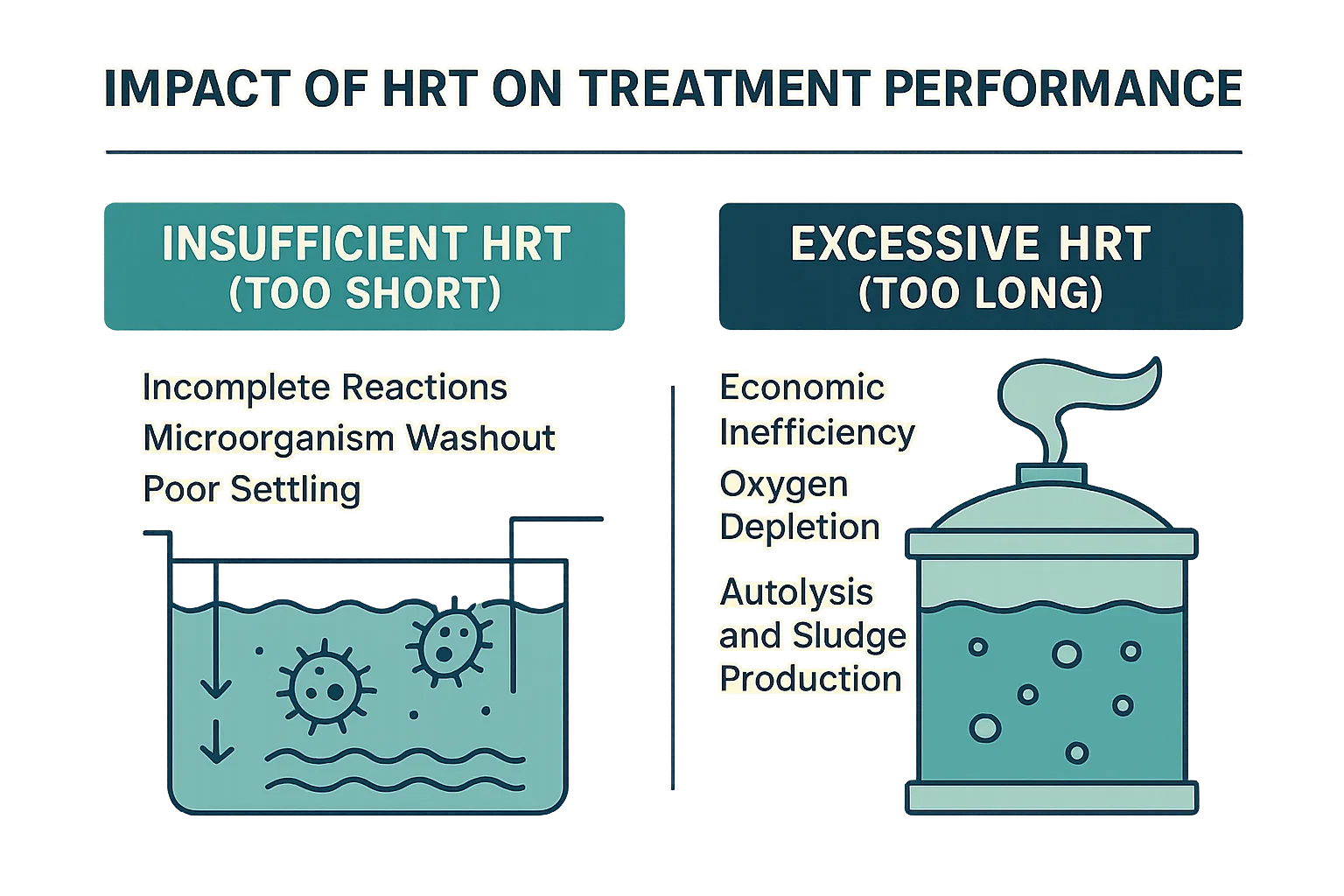

5.1. Dopad HRT na výkon léčby

HRT je silná páka, která, když je správně upravena, může výrazně zvýšit výkon léčby. Odchylky od optimálního rozsahu však mohou mít škodlivé účinky:

  • Nedostatečný HRT (příliš krátký):

    • Neúplné reakce: Biologické a chemické reakce vyžadují určité množství času na dokončení. Pokud odpadní voda prochází reaktorem příliš rychle, nemusí být znečišťující látky plně degradovány nebo odstraněny, což vede k vyšším hladinám BSK, CHSK nebo živin v odpadním prostoru.
    • Vymývání mikroorganismu: V biologických systémech může velmi krátký HRT (zejména v porovnání s mikrobiálním růstem) vést k „vymývání“ prospěšných mikroorganismů. Bakterie jsou proplachovány ze systému rychleji, než se mohou reprodukovat, což má za následek klesající koncentraci biomasy a významný pokles účinnosti léčby.
    • Špatné usazování: V čisticích nebo sedimentačních nádržích znamená nedostatečný HRT méně času na to, aby se zavěšené pevné látky usadily gravitací, což vede k zamlženému odpadnímu odtoku a zvýšení zatížení pevných látek na postupujících procesech.
    • Snížená odolnost: Systémy pracující s příliš krátkými HRT mají menší vyrovnávací kapacitu proti náhlým změnám vlivové zátěže nebo toxicity.

  • Nadměrná HRT (příliš dlouhá):

    • Ekonomická neefektivnost: Zatímco zdánlivě benigní, příliš dlouhý HRT znamená, že objem reaktoru je větší, než je nutné. To se promítá do vyšších kapitálových nákladů (větších tanků), zvýšení spotřeby energie pro míchání a provzdušňování (pro aerobní systémy) a větší fyzickou stopu pro rostlinu.
    • Deplece kyslíku a anaerobióza (v aerobních systémech): Pokud má aerobní nádrž zbytečně dlouhá HRT bez dostatečného míchání a provzdušňování, může to vést k anaerobním podmínkám. To má za následek produkci nežádoucích západových sloučenin (např. Sirovodíku) a může negativně ovlivnit zdraví aerobních mikroorganismů.
    • Produkce autolýzy a kalů: V biologických systémech mohou velmi dlouhé HRT vést k „nadměrnému stárnutí“ kalu, což způsobuje, že mikrobiální buňky zemřou a rozkládají (autolýza). To může uvolnit rozpustnou organickou hmotu zpět do ošetřené vody a zvýšit produkci inertního kalu, který stále vyžaduje likvidaci.
    • Uvolňování živin: Za určitých podmínek může příliš dlouhá HRT vést k uvolňování fosforu z biomasy, které bylo drženo příliš dlouho v anoxických nebo anaerobních podmínkách.

5.2. Strategie optimalizace HRT

Optimalizace HRT je nepřetržitý proces, který zahrnuje jak návrhové úvahy, tak provozní úpravy.

  • Vyrovnání toku: Toto je primární strategie pro řízení kolísajících průtoků vlivu. Vyrovnávací povodí ukládají toky maximálních toků a uvolňují je konstantní rychlostí až downstream ošetřovací jednotky. Tlačením změn toku tlumí vyrovnávání stabilizace HRT v následných reaktorech a zajišťuje konzistentnější výkon léčby.
  • Konfigurace a návrh reaktoru:
    • Více tanků/buněk: Navrhování rostlin s více paralelními nádržemi umožňuje operátorům přijímat nádrže offline pro údržbu nebo upravit efektivní objem použité tak, aby odpovídalo současným podmínkám toku.
    • Nastavitelné jezně/úrovně: Modifikace hladiny provozní kapaliny v nádržích může účinně změnit objem reaktoru, čímž změní HRT pro daný průtok.
    • Flow plug vs. zcela smíšený: Zvolená hydraulika reaktoru (např. Zraněné nádrže pro více charakteristik toku zástrčky vs. plně smíšené nádrže) může také ovlivnit efektivní Distribuce HRT a účinnost procesu, i když je průměrný HRT stejný.
  • Provozní úpravy:
    • Míra čerpání: Řízení rychlosti, při které je odpadní voda čerpána z jedné jednotky na další, přímo ovlivňuje tok (q), a tedy HRT v následné jednotce.
    • Recyklační proudy: V aktivovaném kalu je pro údržbu biomasy zásadní návrat aktivovaného kalu z čističe zpět do provzdušňovací nádrže. I když přímo nezmění HRT kapalný vliv , ovlivňuje celkové hydraulické zatížení na čistotě a koncentraci pevných látek v pánvi pro aeraci, nepřímo ovlivňuje účinnou léčbu.
    • Míra plýtvání kalem (ve spojení s HRT): Úpravy rychlostí plýtvání kalem pomáhají spravovat pevnou dobu retence (SRT). Správná rovnováha mezi HRT a SRT je zásadní pro celkové zdraví systému a odstranění znečišťujících látek.
  • Úpravy procesu: U konkrétních cílů léčby mohou být procesy upraveny. Například začlenění anoxických nebo anaerobních zón (jako v systémech odstraňování živin) efektivně vytváří různé „mini-HRT“ do ​​celkového léčebného vlaku, z nichž každá je optimalizována pro specifické mikrobiální reakce.

5.3. Monitorování a kontrola HRT

Efektivní řízení HRT se spoléhá na nepřetržité monitorování a inteligentní kontrolní systémy.

  • Měřiče průtoku: Jsou nezbytné. Měřiče průtoku (např. Magnetické průtokové měřiče, měřiče ultrazvukových průtoků) jsou instalovány v klíčových bodech v celé rostlině, aby se změřily okamžité a průměrné průtokové rychlosti vstupující a opouštějící různé jednotky. Tato data jsou přiváděna do kontrolního systému závodu.
  • Senzory úrovně: Senzory v nádržích a povodích nepřetržitě monitorují hladinu vody. V kombinaci se známými rozměry nádrže to umožňuje výpočet skutečného objemu kapaliny (V) v reálném čase v rámci jednotky.
  • SYSTÉMY SCADA (Dozorčí kontrola a sběr dat): Moderní čistírny odpadních vod používají systémy SCADA. Tyto systémy shromažďují data z měřičů toku, úrovně senzorů a dalších instrumentace. Operátoři pak mohou tato data použít k:
    • Vypočítejte HRT v reálném čase: Systém může zobrazit aktuální HRT pro různé jednotky.
    • Analýza trendů: Sledujte HRT v průběhu času a identifikujte vzorce a potenciální problémy.
    • Automatizované ovládání: SCADA může být naprogramována tak, aby automaticky upravila rychlosti čerpadla, polohy ventilu nebo jiné operační parametry, aby udržovaly HRT v požadovaných rozsazích, zejména v reakci na různé vlivné toky.
    • Alarmy: Generujte alarmy, pokud se HRT odchyluje mimo předdefinované žádané hodnoty a zasáhne operátory, které zasáhnou.
  • Manuální kontroly a vizuální kontroly: Zatímco automatizace je zásadní, zkušení operátoři také provádějí pravidelné manuální kontroly a vizuální kontroly vzorců toku a hladin nádrže, aby potvrdili data z instrumentace a identifikovali jakékoli anomálie, které senzory zachytily.

S pečlivým monitorováním a aktivně kontrolou HRT mohou operátoři zajistit, aby jejich procesy čištění odpadních vod fungovaly při efektivitě špičky, důsledně splňovaly limity propuštění a chránily veřejné zdraví a životní prostředí.

Výzvy a úvahy ve správě HRT

Zatímco vzorec HRT je jednoduchý, jeho účinné řízení v dynamickém prostředí čištění odpadních vod představuje několik významných výzev. Faktory, jako je kolísající vlivné podmínky a proměnné prostředí, mohou hluboce ovlivnit, jak dobře systém funguje i při teoreticky optimálním HRT.

6.1. Řešení variabilních průtoků a zatížení

Jednou z nejtrvalejších a nejvýznamnějších výzev v čištění odpadních vod je vlastní variabilita průtoku odpadních vod (

  • Varianty denního toku: Tok odpadních vod do obecního závodu je zřídka konstantní. Obvykle sleduje denní (denní) vzor, ​​s nižšími toky během noci a špičkovými toky během ranních a večerních hodin, kdy se lidé sprchovají, prají prádlo atd. Dešťové události mohou také drasticky zvýšit toky (v kombinovaných nebo dokonce oddělených kanalizačních systémech).
    • Dopad na HRT: Od
  • Varianty zatížení: Kromě průtoku se také liší koncentrace znečišťujících látek (např. BOD, amoniak) v odpadní vodě. Průmyslové výboje mohou zavést náhlé, vysoce pevné zatížení nebo dokonce toxické látky.
    • Dopad na léčbu: Konstantní HRT může být optimální pro průměrné zatížení, ale náhlý nárůst koncentrace znečišťující látky může systém stále přemoci, i když je HRT numericky dostatečný. Mikroorganismy potřebují dostatek času na zpracování množství znečišťující látky, nejen objem vody.

Strategie ke zmírnění variability:

  • Povodí vyrovnávání toku: Jak již bylo zmíněno, jedná se o vyhrazené nádrže určené k vyrovnávání změn příchozího toku, což umožňuje přivádění konzistentnějšího průtoku do hlavních ošetřovacích jednotek. To stabilizuje HRT v postupujících procesech.
  • Více léčebných vlaků: Navrhování rostlin s paralelními liniemi úpravy umožňuje operátorům upravit počet aktivních jednotek na základě proudového toku, čímž se udržuje konzistentnější HRT v každé operační jednotce.
  • Provozní flexibilita: Nastavení vnitřní recyklace, míry návratnosti kalu nebo dokonce dočasně zvýšení aerační kapacity může pomoci zmírnit dopad kolísání zátěže na účinnost léčby, i když samotný HRT nelze okamžitě změnit.
  • Kapacita vyrovnávací paměti: Navrhování reaktorů s určitým přebytečným objemem poskytuje vyrovnávací paměť proti krátkodobým hrotkám v průtoku nebo zatížení, což umožňuje více času na reakci a stabilizaci.

6.2. Dopad teploty na HRT

Zatímco teplota přímo nezmění vypočítaný HRT (objem dělený průtokem), hluboce to ovlivňuje účinnost toho HRT, zejména v procesech biologické léčby.

  • Míra biologické reakce: Mikrobiální aktivita je vysoce citlivá na teplotu. Obecně platí, že biologická reakční rychlost (např. Rychlost, při které bakterie konzumují BOD nebo nitrifikují amoniak) zhruba zdvojnásobení za každý 10 ° C zvýšení teploty (v optimálním rozmezí). Naopak, chladnější teploty tyto reakce výrazně zpomalují.
  • Důsledky pro návrh a provoz:
    • Úvahy o designu: Rostliny v chladnějším podnebí často vyžadují větší objemy reaktoru (a tedy delší konstrukční HRT) k dosažení stejné úrovně léčby jako rostliny v teplejším podnebí, jednoduše proto, že mikroorganismy jsou při nižších teplotách méně aktivní.
    • Sezónní úpravy: Operátoři si musí být vědomi sezónních teplotních posunů. Během zimních měsíců, dokonce i se stejným vypočítaným HRT, efektivní Doba léčby je zkrácena kvůli pomalejší mikrobiální kinetice. To by mohlo vyžadovat provozní úpravy, jako například:
      • Zvýšení koncentrace pevných látek s suspendovaným likérem (MLSS), aby se kompenzovala sníženou aktivitu jednotlivých buněk.
      • Mírně snižující průtoky (pokud je to možné) pro zvýšení skutečného HRT.
      • Zajištění optimálních hladin rozpuštěného kyslíku, aby se maximalizovala, jaká malá aktivita se vyskytuje.
    • Nitrifikace: Nitrifikační bakterie jsou zvláště citlivé na kapky teploty. Zajištění adekvátního HRT a SRT se stává ještě kritičtějším v chladnějších podmínkách, aby se zabránilo vymývání a udržení nitrifikace.

V podstatě je 12hodinový HRT při 25 ° C mnohem účinnější biologicky než 12hodinový HRT při 10 ° C. Provozovatelé musí zohlednit teplotu do svého porozumění, zda k dispozici HRT je opravdu dostatečný pro požadované biologické reakce.

6.3. Odstraňování problémů s HRT

Když zažívá problémy s čistírnou odpadních vod, je HRT často jedním z prvních parametrů, které je třeba prozkoumat. Zde je systematický přístup k odstraňování problémů s problémy s HRT:

  • Identifikace problému: Příznaky problémů HRT mohou zahrnovat:
    • BOD/COD s vysokým výtokem
    • Špatná nitrifikace (vysoký amoniak)
    • Hmocení nebo pěny kalu (může souviset s nerovnováhou SRT/HRT)
    • Zakalený odtok (špatné usazování)
    • Pachy (anaerobní podmínky v aerobních nádržích)
  • Sběr a ověření dat:
    • Údaje o průtoku: Zkontrolujte historické průtoky a průtoky mezi nimi v reálném čase. Existují neobvyklé hroty nebo kapky? Je měření toku přesné?
    • Objem reaktoru: Potvrďte skutečný provozní objem nádrže. Poklesla úroveň? Existuje nadměrná akumulace pevných látek (např. Grit, mrtvé zóny) snižující efektivní objem?
    • Údaje o teplotě: Zkontrolujte teplotní trendy v reaktorech.
    • Laboratorní analýza: Porovnejte současné údaje o kvalitě odpadních vod s historickými cíli výkonu a designu.
  • Diagnóza - je HRT příliš krátká nebo příliš dlouhá?
    • Příliš krátká: Hledejte příznaky vymývání (nízký MLS pro aktivovaný kaly), neúplné reakce a trvale vysoké hladiny znečišťujících látek při tocích maximálních toků. To často ukazuje na nedostatečnou kapacitu proudu nebo neschopnosti vyrovnat tok.
    • Příliš dlouho: Zvažte to, pokud existují přetrvávající problémy s zápachem (v aerobních systémech), nadměrná spotřeba energie nebo velmi staré, tmavé, špatně usazovací kaly.
  • Implementace řešení:
    • Pro krátký HRT:
      • Implementace/optimalizace vyrovnání toku: Nejúčinnější dlouhodobé řešení.
      • Upravit rychlosti čerpání: Pokud je to možné, škrticí klapku proudí na jednotky downstream.
      • Využijte pohotovostní nádrže: Přiveďte další reaktory online, pokud jsou k dispozici.
      • Zvýšení biomasy (nastavení SRT): V biologických systémech může zvýšení koncentrace mikroorganismů (snížením plýtvání kalem) někdy kompenzovat kratší HRT, i když existují limity.
    • Pro dlouhý HRT:
      • Snižte objem reaktoru: Vezměte si tanky offline, pokud to design dovolí.
      • Zvýšit tok (pokud je uměle omezen): Pokud je vyrovnávání toku nadměrně rovnocenná.
      • Upravte provzdušňování/míchání: Pokud je HRT prodloužena, zajistěte dostatečný kyslík a zabrání mrtvým zónám.
  • Monitorování a ověření: Po zavedení změn přísně monitorujte tok, HRT a kvalitu odpadních vod, abyste potvrdili účinnost kroků řešení problémů.

Efektivní řízení HRT je dynamický proces vyžadující hluboké porozumění hydraulice rostlin, biologie procesu a vlivu faktorů prostředí. Proaktivní monitorování a systematický přístup k řešení problémů jsou klíčem k udržení optimálního výkonu.

Případové studie: HRT v reálných aplikacích

Porozumění teorii a výzvám hydraulické retenční doby (HRT) je nejlépe cementováno zkoumáním toho, jak je spravována a optimalizována ve skutečných provozních prostředích. Tyto případové studie zdůrazňují rozmanité způsoby, jak HRT ovlivňuje výkon léčby v obecních i průmyslových kontextech.

7.1. Případová studie 1: Optimalizace HRT v městské čistírnách odpadních vod

Zázemí rostlin: „Řeka Municipal WWTP“ je aktivované kalové zařízení, které má léčit průměrný denní tok 10 milionů galonů denně (MGD). Slouží rostoucí komunitě a tradičně se během zimních měsíců tradičně potýká s konzistentní nitrifikací, což často vede k exkurzi amoniaku při jeho propuštění.

Problém: Během chladnějších ročních období, navzdory udržení zdánlivě adekvátních koncentrací pevných látek a smíšených likérů (MLSS), účinnost odstraňování amoniaku rostliny výrazně klesla. Vyšetřování odhalilo, že návrh HRT 6 hodin v provzdušňovacích povodích nebyl dostatečný pro úplnou nitrifikaci při nižších teplotách odpadních vod (pod 15 ° C). Pomalejší kinetika nitrifikačních bakterií při snížených teplotách znamenala, že k účinnému převodu amoniaku vyžadovaly delší dobu pobytu. Kromě toho významný denní tok houpačky zhoršily problém a vytvářely období ještě kratšího efektivního HRT během špičkových toků.

Strategie optimalizace HRT:

  1. Upgrade vyrovnávání toku: Rostlina investovala do nové vyrovnávací pánve určené k zpracování špičkových toků a zajistila konzistentnější průtok pro provzdušňovací nádrže. To okamžitě stabilizovalo HRT v biologických reaktorech.
  2. Flexibilní provoz povodí aerace: Rostlina měla několik paralelních provzdušňovacích pánví. Během chladnějších měsíců a nižších celkových průměrných toků začali operátoři směrovat odpadní vodu prostřednictvím dalšího provzdušňovacího povodí, což účinně zvyšuje celkový aktivní objem a čímž se prodlouží HRT pro vlivný tok. To se posunulo HRT ze 6 hodin na přibližně 9-10 hodin během kritických období.
  3. Upravené poměry recyklace: Zatímco primárně ovlivňuje dobu retenční pevné látky (SRT), optimalizace průtoku aktivovaného kalu (RAS) s návratem pomohla udržovat vyšší a zdravější populaci nitrifikačních bakterií v delším prostředí HRT.

Výsledky: Po těchto strategiích optimalizace HRT zaznamenala WWTP RiverBend dramatické zlepšení ve svém nitrifikačním výkonu. Porušení amoniaku se stalo vzácným, a to i během nejchladnějších zimních měsíců. Konzistentní HRT poskytovaný vyrovnávací povodí také stabilizoval další parametry léčby, což vedlo k celkově robustnějšímu a spolehlivějšímu provozu. Toto proaktivní řízení HRT umožnilo rostlině splňovat přísnější limity vypouštění, aniž by vyžadovala úplné a nákladné rozšíření celého provzdušňovacího systému.

7.2. Případová studie 2: HRT v čištění průmyslových odpadních vod

Zázemí společnosti: „Chempure Solutions“ provozuje speciální závod na chemické výroby, který vytváří relativně nízkoobjemový, ale vysoce pevný průmyslový odpadní vod, bohatý na komplexní organické sloučeniny. Jejich stávající léčebný systém se skládá z anaerobního reaktoru následovaného aerobním lešticím rybníkem.

Problém: Chempure zažíval nekonzistentní odstranění chemické poptávky po kyslíku (COD) ve svém anaerobním reaktoru, což často vedlo k vysokému zatížení tresky, která dosáhla aerobního rybníka, přemohla jej a vedla k nedodržení odtoku. Anaerobní reaktor byl navržen pro 10denní HRT, který byl považován za standardní, ale analýza ukázala, že specifické komplexní organické látky se velmi pomalu degradují. Navíc změny výrobního harmonogramu vedly k přerušovaným vysoce koncentračním šaržím odpadních vod.

Strategie optimalizace HRT:

  1. Zvýšený objem anaerobního reaktoru (pilotní stupnice pak v plném měřítku): Počáteční laboratorní a pilotní studie prokázaly, že specifické repultitrantské sloučeniny vyžadovaly výrazně delší anaerobní HRT pro efektivní rozpad. Na základě těchto zjištění rozšířil Chempure objem anaerobního reaktoru a prodloužil jeho design HRT z 10 dnů na 20 dní.
  2. Vyrovnávání dávek pro vysoké zatížení: Pro správu přerušovaných vysoce koncentračních šarží byla nainstalována vyhrazená vyrovnávací nádrž před anaerobním reaktorem. To umožnilo, aby se odpadní voda s vysokou pevností pomalu mělo do anaerobního systému kontrolovanou rychlostí, zabránilo nárazu a zajistilo, aby anaerobní organismy měly dostatek času (a konzistentního HRT), aby se přizpůsobily a degradovaly komplexní sloučeniny.
  3. Zvýšené řízení míchání a teploty: Uznání, že velmi dlouhý HRT může vést k mrtvým zónám nebo stratifikaci, bylo nainstalováno pokročilé míchací zařízení. Kromě toho byla implementována přesná regulace teploty v anaerobním reaktoru, aby se zachovaly optimální podmínky pro pomalu rostoucí anaerobní bakterie, což účinně maximalizovalo užitečnost prodlouženého HRT.

Výsledky: Rozšíření anaerobního reaktoru a implementace vyrovnávání dávek dramaticky zlepšila účinnost odstraňování COD. Anaerobní systém trvale dosáhl více než 85% redukce COD, což významně snižovalo zatížení na dolním aerobním rybníku. To nejen přivedlo rostlinu do shody, ale také vedlo ke zvýšené produkci bioplynu (metanu) z anaerobního trávení, která byla poté využita na místě, což poskytovalo částečnou návratnost investic do optimalizace HRT.

7.3. Poučení získané z úspěšných implementací HRT

Tyto případové studie spolu s nespočetnými dalšími podtrhují několik klíčových lekcí týkajících se řízení HRT:

  • HRT je specifický pro proces: Neexistuje univerzální „ideální“ HRT. Musí být přizpůsobena specifické technologii čištění, charakteristiky odpadní vody, požadované kvalitě odpadních vod a faktorů prostředí, jako je teplota.
  • Variabilita je nepřítel: Kolísání toku a zatížení jsou primárními disruptory optimálního HRT. Strategie, jako je vyrovnání toku, jsou nezbytné pro stabilizaci HRT a zajištění konzistentního výkonu.
  • Na teplotě je nesmírně: U biologických procesů má teplota přímo ovlivňující reakční rychlosti. Úvahy HRT musí odpovídat za sezónní změny teploty, zejména v chladnějších podnebích, kde může být nutné delší HRT.
  • HRT interaguje s jinými parametry: HRT je zřídka řízeno izolovaně. Jeho účinnost je přirozeně spojena s jinými operačními parametry, zejména dobou pevných retencí (SRT) v biologických systémech, jakož i míchání, provzdušňování a dostupnost živin.
  • Monitorování a flexibilita jsou klíčové: Sledování toku a úrovní v reálném čase umožňuje operátorům porozumět skutečnému HRT. Navrhování rostlin s provozní flexibilitou (např. Více nádrží, nastavitelných úrovní) zmocňuje operátory pro aktivní úpravu HRT v reakci na měnící se podmínky a zabrání problémům dříve, než se stanou kritickými.
  • Optimalizace je pokračující proces: Charakteristiky odpadních vod a regulační požadavky se mohou vyvíjet. Neustálé monitorování, hodnocení procesů a ochota přizpůsobit strategie řízení HRT jsou životně důležité pro dlouhodobé dodržování a efektivitu.

Contact Us

*We respect your confidentiality and all information are protected.

×
Heslo
Získat heslo
Pro stažení relevantního obsahu zadejte heslo.
Předložit
submit
Pošlete nám prosím zprávu
