Porozumění velikosti pórů membrány: Komplexní průvodce

Typy filtrace membrány založené na velikosti pórů

Široké spektrum filtračních výzev, od odstranění velkých suspendovaných pevných látek po oddělování jednotlivých iontů, vyžaduje řadu membránových technologií. Tyto technologie se primárně rozlišují svými charakteristickými velikostmi pórů, což vede k klasifikaci do čtyř hlavních typů membránové filtrace: mikrofiltrace, ultrafiltrace, nanofiltrace a reverzní osmóza. Každý typ nabízí specifickou úroveň separace a je vhodný pro odlišné aplikace.

Mikrofiltrace (MF)

Mikrofiltrace (MF) představuje nejhrubší konec filtrace membrány. Membrány MF jsou navrženy tak, aby odstranily suspendované pevné látky, bakterie a velké koloidy z kapalin nebo plynů.

• Velikosti pórů: Obvykle se pohybuje od 0,1 až 10 mikronů (µm) . Běžné a široce používané velikosti pórů: 0,22 um, 0,45 um, 0,8 um a 1,0 um

Staardizace: Mnoho regulačních pokynů a průmyslových staardů (např. Strro testování kvality vody, farmaceutická výroba) určuje použití určitých velikostí pórů, zejména 0,22 um a 0,45 um.

• Typické aplikace:
  • Úpravy vody: Odstranění zavěšených pevných látek, zákalu a protozoa (jako Giardia a Cryptospneboidium ) z pitné vody. Používá se jako předběžné ošetření pro jiné membránové procesy (UF, NF, RO).
  • Jídlo a nápoj: Objasnění ovocných šťáv, vína a piva; Odstranění kvasinek a bakterií při zpracování mléka.
  • Léčiva: Sterilizace studených kapalin, objasnění biologických roztoků.
  • Biotechnologie: Sběr buněk, separace biomasy.

• 0,22 µm:

  • „Sterilizující třída“: Toto je zlatý standard pro sterilní filtrace . Většina bakterií je větší než 0,22 um, takže filtr s touto velikostí pórů je obecně považován za účinný pro odstranění bakterií a zajištění sterility v kapalinách. To je zásadní ve farmaceutikách, biotechnologii (např. Příprava buněčných kultivačních médií) a pro výrobu sterilní vody.
  • Je důležité si uvědomit, že zatímco to odstraňuje většinu bakterií, některé velmi malé bakterie (jako Mycoplasma ) a viry mohou projít.

• 0,45 µm:

  • Obecná mikrobiologická filtrace: Tato velikost pórů je široce přijata Mikrobiologická analýza , včetně testování vody a kontroly kvality potravin/nápojů. Je to vynikající pro zachycení nejčastějších bakterií pro výčet (počítání kolonií), protože umožňuje dobrou difúzi živin skrz póry, což po filtraci podporuje robustní bakteriální růst na povrchu filtru.
  • Vyjasnění: Často se také používá pro generála vyjasnění roztoků k odstranění částic, větších mikroorganismů a zákalu, aniž by bylo nutné plné sterility.

• 0,8 µm:

  • Odstranění částic a předfiltrace: Často se používá pro hrubší odstranění částic a jako předfilter chránit jemnější membrány (jako 0,45 um nebo 0,22 um filtry) před předčasným ucpáním většími úlomky.
  • Specifické mikrobiologické aplikace: Někdy se používá pro specifické mikrobiologické testy nebo monitorování částic, kde je třeba zachovat větší částice nebo specifické typy buněk, a zároveň umožnit projít menší komponenty. Běžné při monitorování vzduchu (např. Asbestová analýza) a některé analýzy tekutin.

• 1,0 µm:

  • Hrubá filtrace/předfiltrace: Obecně se používá pro hrubá filtrace Chcete -li odstranit větší suspendované pevné látky, sediment a hrubé částice z kapalin. To je běžné předfiltrace Pokračujte v mnoha průmyslových a laboratorních procesech pro prodloužení životnosti následných jemnějších filtrů.
  • Sběr/objasnění buněk: Lze použít v některých biologických aplikacích pro sklizeň větších buněk nebo objasnění vysoce zakalených roztoků.

Ultrafiltration (UF)

Ultrafiltrace (UF) pracuje v jemnějším měřítku než mikrofiltrace, schopná odstranit menší částice a makromolekuly. UF membrány si obvykle zachovávají viry, proteiny a větší organické molekuly, přičemž umožňují projít vodu a menší rozpuštěné soli.

• Velikosti pórů: Rozsah od 0,01 až 0,1 mikronů (µm) , nebo často vyjádřeno jako Cut-off molekulové hmotnosti (MWCO) od 1 000 do 500 000 daltonů. MWCO odkazuje na přibližnou molekulovou hmotnost nejmenšího globulárního proteinu, který je 90% zachovaný membránou.
• Typické aplikace:
  • Úpravy vody: Odstranění virů, endotoxinů, koloidů a makromolekul pro čištění pitné vody; čištění odpadních vod pro opětovné použití.
  • Jídlo a nápoj: Koncentrace mléčných proteinů, vyjasnění šťáv, zotavení enzymů.
  • Pharmaceuticals & Biotechnology: Koncentrace a čištění proteinů, enzymů a vakcín; Odstranění pyrogenů.
  • Průmyslový: Separace emulze oleje/vody, zotavení barvy v procesech elektrocoat.

Nanofiltrace (NF)

Nanofiltrační membrány (NF) se často označují jako „volně odmítající rombrány RO“, protože spadají mezi UF a RO z hlediska separačních schopností. Membrány NF jsou účinné při odstraňování multivalentních iontů (jako jsou ionty tvrdosti), některých menších organických molekul a většině virů, přičemž umožňují monovalentní ionty (jako je chlorid sodný) a voda, aby procházely volněji než RO membrány.

• Velikosti pórů: Rozsah od 0,001 až 0,01 mikronů (µm) , nebo MWCO obvykle od 150 do 1 000 daltonů.
• Typické aplikace:
  • Změkčování vody: Odstranění tvrdosti (vápník, hořčík) z vody, aniž by vyžadoval chemickou regeneraci.
  • Pitná voda: Odstranění barev, pesticidů a rozpuštěného organického uhlíku (DOC).
  • Jídlo a nápoj: Demineralizace syrovátky, rafinace cukru, koncentrace produktu.
  • Léčiva: Antibiotická koncentrace, odsolování.
  • Průmyslový: Odstranění barviva z odpadní vody, oddělení specifických složek v chemických procesech.

Reverzní osmóza (RO)

Reverzní osmóza (RO) představuje nejlepší úroveň separace membrány, schopné odmítnout prakticky všechny rozpuštěné soli, anorganické molekuly a větší organické molekuly. Funguje tak, že tlak vyvíjí větší než osmotický tlak a nutí vodu přes extrémně hustou membránu a zároveň ponechává rozpuštěné nečistoty.

• Velikosti pórů: Účinně <0,001 mikronů (µm) , nebo Neporézní V tradičním smyslu působí více na mechanismu difúzního roztoku. Primárně odmítají na základě náboje a velikosti, účinně odstraňují ionty.
• Typické aplikace:
  • Odsolování: Konverze mořské vody nebo brakické vody na pitnou vodu.
  • Produkce ultrapuritní vody: Výroba vody s vysokou čistotou pro elektroniku, léčiva a výrobu energie.
  • Čištění odpadních vod: Purifikace na vysoké úrovni pro opětovné použití a vypouštění vody.
  • Jídlo a nápoj: Koncentrace ovocných šťáv, produkce deionizované vody.
  • Průmyslový: Procesní čištění vody, obnovení produktu.

Více související:

Úvod do membránových filtrů a velikosti pórů

Membránové filtry jsou sofistikované nástroje separace, které revolucijí různá průmyslová odvětví, od čištění vody po léčiva. V jejich jádru tyto filtry fungují tak, že působí jako selektivní bariéry, což umožňuje procházet určité látky a zároveň udržovat ostatní. Účinnost membránového filtru při provádění tohoto kritického úkolu závisí téměř zcela na jedné klíčové charakteristice: jeho Velikost pórů .

Velikost pórů membránového filtru diktuje, které částice, molekuly nebo dokonce ionty lze oddělit od proudu tekutin. Představte si mikroskopické síto; Velikost otvorů v tomto sítu určuje, co prochází a co se chytí. Podobně jsou nepatrné póry v membránovém filtru navrženy do specifických rozměrů, aby bylo dosaženo požadovaných výsledků separace.

Porozumění velikosti pórů membrány je prvořadé ve filtračních procesech. Nesprávná zvolená velikost pórů může vést k neefektivní filtraci, předčasnému znečištění membrány nebo dokonce poškození samotné membrány. Naopak výběr optimální velikosti pórů zajišťuje efektivní oddělení, prodlužuje životnost membrány a nakonec vede k účinnějším a ekonomičtějším procesům.

Nyní se ponořte do složitého světa velikosti pórů membránového filtru. Definujeme:

* Co velikost pórů skutečně znamená
* Prozkoumejte různé kategorie filtrace membrány na základě velikosti pórů
* Diskutujte o faktorech ovlivňujících výběr velikosti pórů
* Zvýrazněte rozmanité aplikace, kde jsou tyto filtry nezbytné.

* Dále prozkoumáme metody pro stanovení velikosti pórů, řeší společné výzvy a podíváme se na vzrušující trendy, které vytvářejí budoucnost membránové technologie.

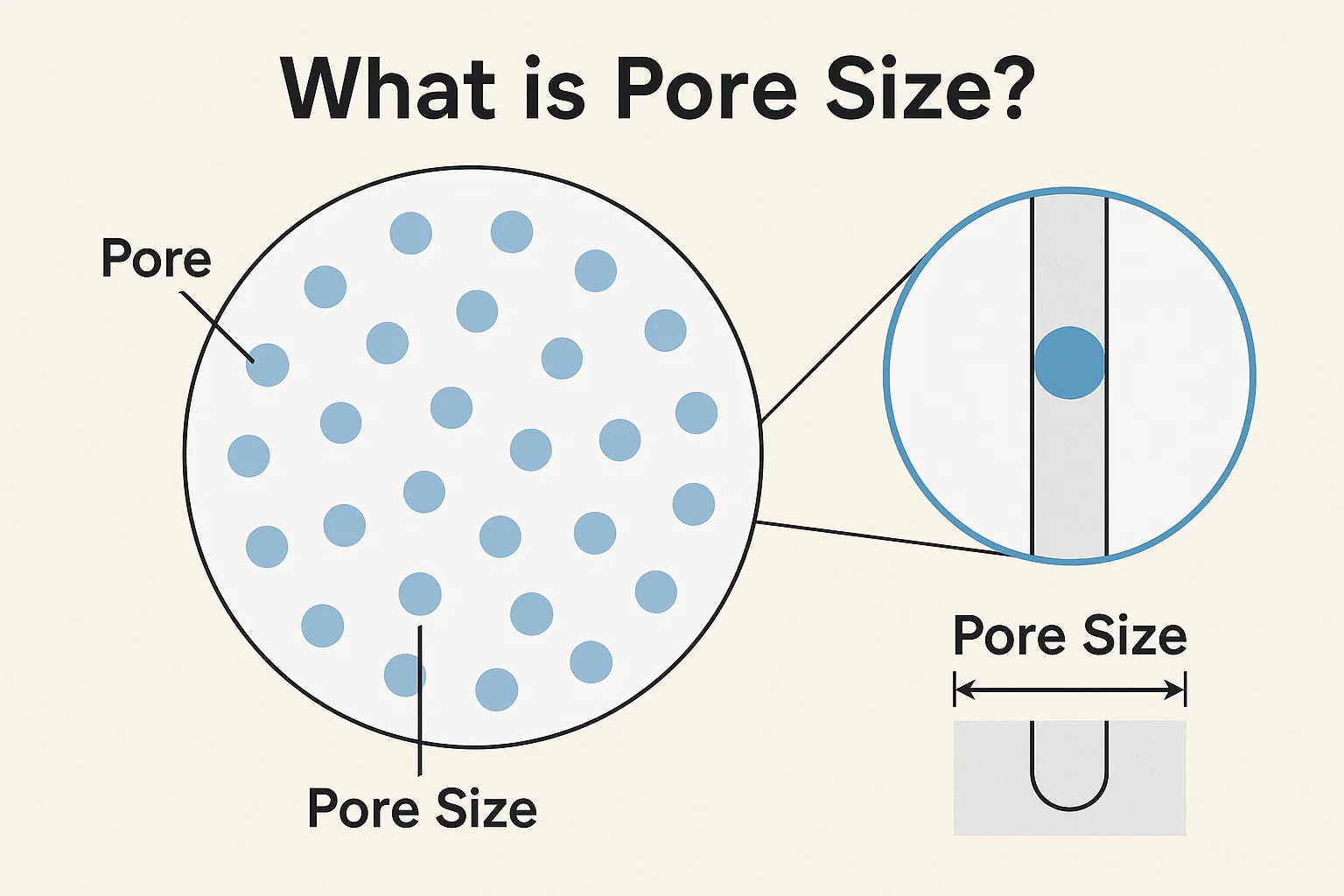

Co je velikost pórů?

V srdci každého procesu filtrace membrány leží koncept Velikost pórů . V kontextu membránových filtrů se velikost pórů odkazuje na Průměrný průměr mikroskopických otvorů nebo kanálů, které proniknou membránovým materiálem . Tyto póry nejsou jen díry, ale spíše složité dráhy navržené tak, aby umožňovaly průchod tekutin, zatímco fyzicky blokují částice větší než jejich definované rozměry.

Měření pro velikost pórů jsou obvykle vyjádřeny v obou mikrony (µm) or nanometry (NM) . Uvést tyto jednotky do perspektivy:

• 1 mikron (µm) je jedna miliotina metru ( $10^{-6}$ měřiče). Pro srovnání, lidské vlasy mají průměr zhruba 50-100 µm.
• 1 nanometr (NM) je miliarda metru ( $10^{-9}$ měřiče). Jedna molekula vody má průměr přibližně 0,27 nm.

Volba jednotky často závisí na stupnici filtrace. Mikrony se běžně používají pro větší velikosti pórů nalezených v mikrofiltraci, zatímco nanometry jsou převládající při diskusi o extrémně jemných pórech ultrafiltrace, nanofiltrace a reverzní osmózové membrány.

Hluboký dopad velikosti pórů na účinnost filtrace nelze přeceňovat. Přímo diktuje Cut-off bod pro oddělení. Představte si membránu s velikostí pórů 0,2 um. Tato membrána je navržena tak, aby si zachovala jakoukoli částici nebo mikroorganismus větší než 0,2 um, přičemž umožnila projít menší molekuly a vodu.

• Menší velikosti pórů Obecně vedou k vyšší účinnosti filtrace, protože mohou odstranit jemnější částice, rozpuštěné pevné látky a dokonce i některé viry. To však často přichází na náklady na snížený tok (průtok) a zvýšené pokles tlaku přes membránu, protože odpor k toku je vyšší.
• Větší velikosti pórů Umožněte vyšší požadavky na tok a nižší tlak, díky čemuž jsou vhodné pro odstranění hrubších částic nebo pro kroky před filtrací. Kompromis je však nižší stupeň separace a neschopnost odstranit velmi jemné kontaminanty.

Proto je pečlivý výběr velikosti pórů membrány kritickým návrhovým parametrem, který přímo koreluje s požadovanou úrovní čistoty a provozní účinností filtračního systému. Je to jemná rovnováha mezi dosažením nezbytného oddělení a udržováním praktického průtoku pro danou aplikaci.

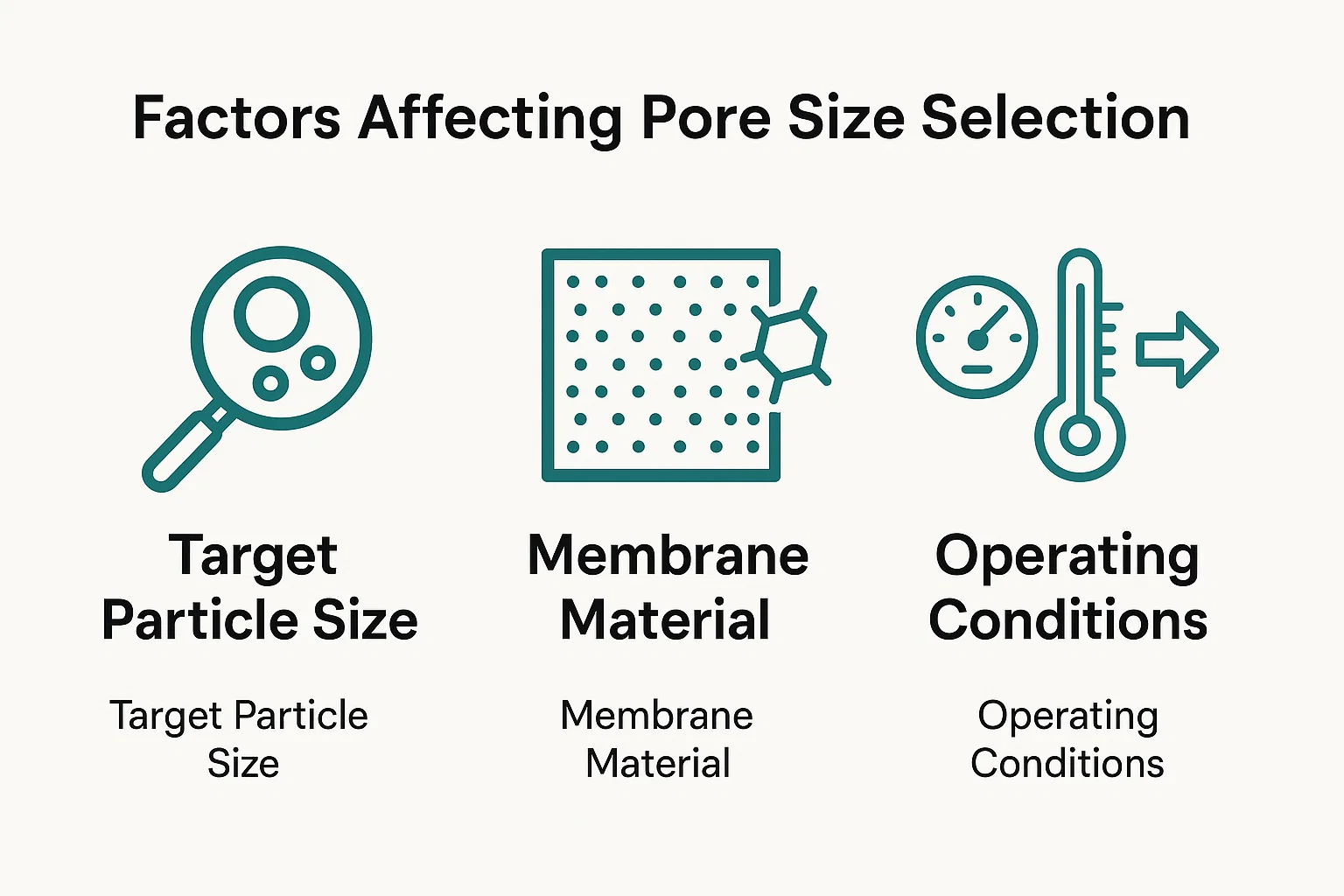

Faktory ovlivňující výběr velikosti pórů

Výběr správné velikosti pórů membránového filtru je kritické rozhodnutí, které přímo ovlivňuje úspěch, účinnost a efektivitu nákladové efektivity jakéhokoli filtračního procesu. Tento výběr není libovolný; Je to pečlivý vyvážení akt ovlivněný několika klíčovými faktory, které diktují požadované oddělení, kompatibilitu membrány a provozní proveditelnost.

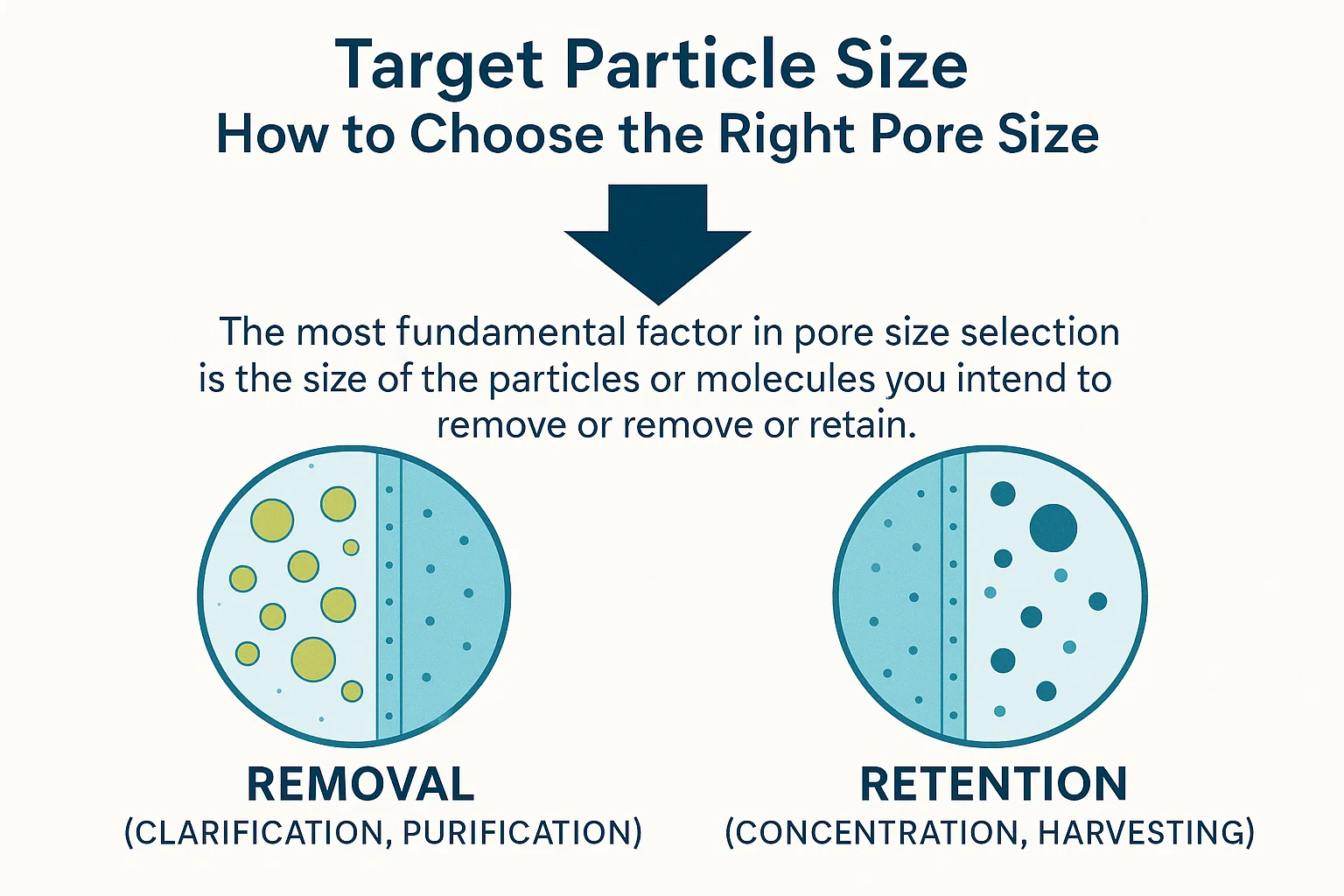

Velikost cílových částic: Jak si vybrat správnou velikost pórů

Nejzákladnějším faktorem při výběru velikosti pórů je velikost částic nebo molekul, které chcete odstranit nebo zachovat .

• Pro odstranění (vyjasnění, čištění): Velikost pórů membrány musí být výrazně menší než cílový kontaminant. Pokud například potřebujete odstranit bakterie s průměrnou velikostí 0,5 um, pravděpodobně byste si vybrali mikrofiltrační membránu s velikostí pórů 0,2 um nebo menší, abyste zajistili účinnou retenci. Běžným pravidlem je zvolit velikost pórů 1/3 až 1/10 velikosti nejmenší částice, kterou chcete odstranit, což představuje tvar částic a znečištění potenciální membrány.
• Pro retenci (koncentrace, sklizeň): Naopak, pokud je vaším cílem soustředit požadovanou látku (např. Proteiny nebo buňky), velikost pórů membrány by měla být dostatečně malá, aby si udržela cílovou látku a umožnila projít rozpouštědlem a menší nečistoty. To je místo, kde se koncept mezního hmotnosti molekulové hmotnosti (MWCO) stává zvláště důležitým pro UF a NF membrány.

Pochopení distribuce velikosti komponent v proudu tekutiny je prvořadé. To často vyžaduje předchozí analýzu proudu krmiva pomocí technik, jako je dynamický rozptyl světla nebo mikroskopie.

Membránový materiál: Vliv na velikost pórů a kompatibilitu

Materiál, ze kterého je konstruována membrána, hraje významnou roli ve své přirozené struktuře pórů, chemické odolnosti a celkovém výkonu. Různé materiály se hodí k různým rozsahu velikosti pórů a aplikací:

• Polymerní membrány: Jedná se o nejběžnější typ a zahrnují materiály, jako je polysulfon (PS), polyethersulfon (PES), polyvinyliden fluorid (PVDF), acetát celulózy (CA), polyamid (PA) a polypropylen (PP).

  • Vliv na velikost pórů: Výrobní proces (např. Fázová inverze, protahování) a samotný polymer určují dosažitelný rozsah velikosti pórů a distribuci. Například celulózové membrány se často používají pro obecnou filtraci, kde jsou požadovány hydrofilní vlastnosti, zatímco PVDF je známý pro svou chemickou odolnost a dostupnost velikosti široké velikosti pórů. Polyamid je dominantním materiálem pro membrány RO a NF díky svým vynikajícím vlastnostem odmítnutí soli.
  • Kompatibilita: Chemická kompatibilita membránového materiálu s tekutinou napájecí tekutinou (pH, rozpouštědla, oxidace) a čištění chemikálií je zásadní. Použití nekompatibilního materiálu může vést k degradaci membrány, změnám velikosti pórů a selhání systému. Teplotní omezení materiálu také ovlivňují vhodnost.

• Keramické membrány: Tyto membrány jsou vyrobeny z materiálů, jako je alumina, zirkonie nebo titanie, obvykle robustnější.

  • Vliv na velikost pórů: Keramické membrány obecně nabízejí velmi jednotné velikosti pórů, takže jsou vhodné pro přesné separace. Běžně se vyskytují v aplikacích MF a UF.
  • Kompatibilita: Vykazují výjimečnou chemickou a tepelnou stabilitu, což jim umožňuje odolat tvrdým chemickým prostředím, vysokým teplotám a agresivním čisticím režimům, které polymerní membrány nemohou.

Provozní podmínky: Tlak, teplota a průtok

Podmínky, za kterých proces filtrace pracuje, také silně ovlivňují výběr velikosti pórů a výkon membrány.

• Tlak: Jak je uvedeno, k překonání zvýšené hydraulické odolnosti menších pórů je nutný vyšší hnací tlak. Zvolená membrána musí být schopna odolat nezbytnému provoznímu tlaku bez zhuštění nebo trvalého poškození. Nedostatečný tlak povede k nízkému toku, zatímco nadměrný tlak může poškodit strukturu membrány.
• Teplota: Teplota ovlivňuje viskozitu tekutiny a následně tok přes membránu. Vyšší teploty obecně vedou k nižší viskozitě tekutin, a tedy vyššímu toku. Membránové materiály však mají teplotní limity, za které může být ohrožena jejich strukturální integrita nebo stabilita velikosti pórů.
• Průtok (tok): Požadovaný průtok permeátu (Flux) je kritický návrhový parametr. Zatímco menší póry nabízejí lepší oddělení, ze své podstaty poskytují nižší tok při daném tlaku. Návrh systému musí vyvážit potřebu oddělení s požadovanou propustností. Vyšší průtoky mohou vyžadovat větší povrchové plochy membrány nebo vyšší provozní tlaky, což ovlivňuje kapitálové a provozní náklady.

Stručně řečeno, výběr velikosti pórů s pravým membránovým filtrem je mnohostranné rozhodnutí, které vyžaduje důkladné pochopení charakteristik krmiva, požadovaného výsledku separace, vlastností dostupných membránových materiálů a praktická omezení operačního prostředí. Nesprávný krok v tomto výběru může vést k nákladné neefektivnosti nebo dokonce selhání procesu.

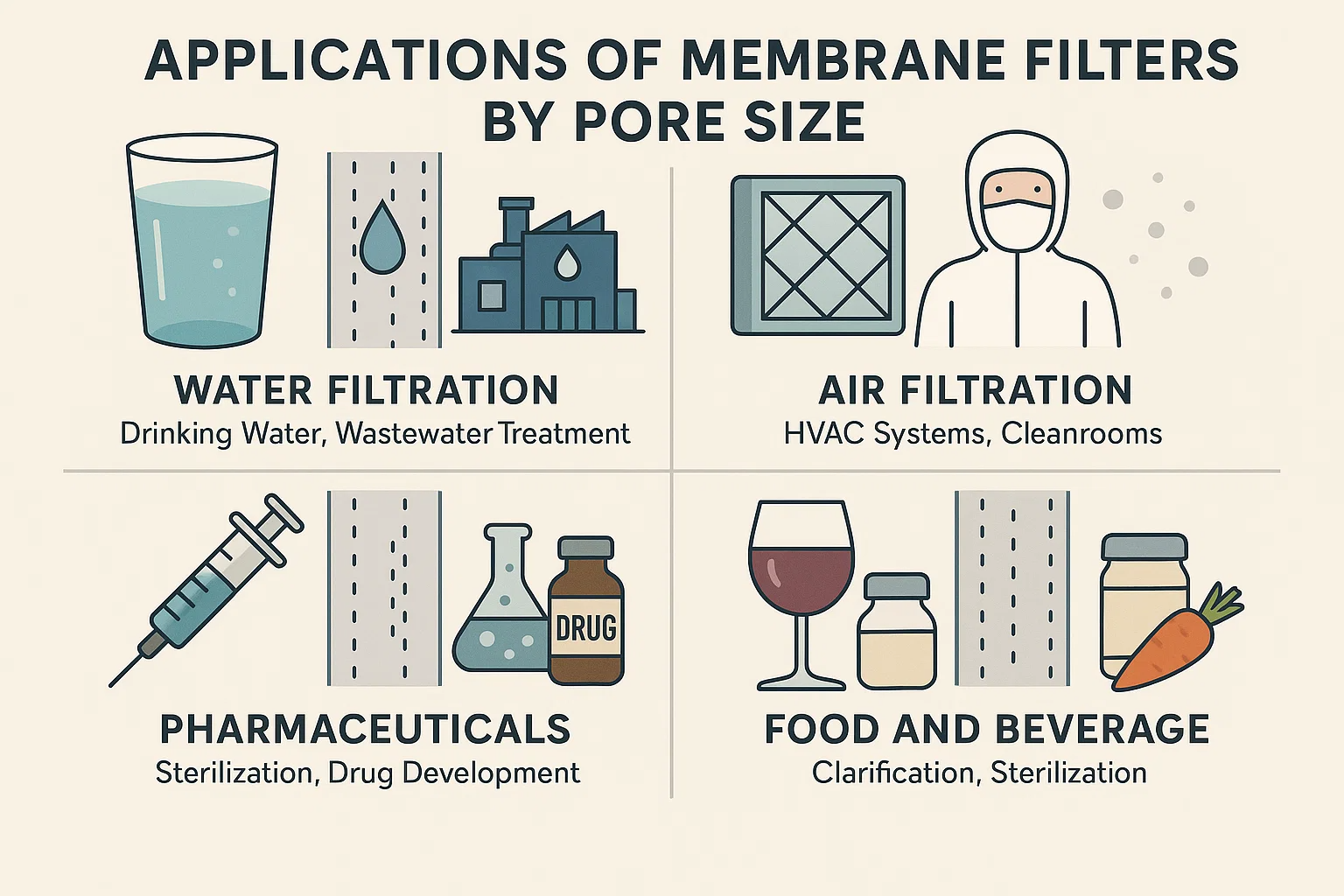

Aplikace membránových filtrů podle velikosti pórů

Schopnost membránových filtrů přesně ovládat to, co prochází a co je zachováno, hlavně díky jejich velikosti pórů s inženýrstvím, je nezbytná v obrovské řadě průmyslových odvětví. Od zajištění bezpečné pitné vody po výrobu léků na záchranu života jsou tyto filtry ústřední pro procesy čištění, separace a koncentrace.

Filtrace vody: pitná voda, čištění odpadních vod

Membránové filtry jsou základními kameny moderního úpravy vody, které se zabývají výzvami čistoty od makroskopických kontaminantů po mikroskopické patogeny a rozpuštěné soli.

• Mikrofiltrace (MF) a ultrafiltrace (UF): Tyto membrány s velikostí pórů v 0,1 až 10 um (MF) and 0,01 až 0,1 µm (UF) rozsah, jsou široce používány pro odstranění suspendovaných pevných látek, zákalu, bakterií, protozoa (jako Cryptosporidium and Giardia ) a viry z zdrojů pitné vody. Jsou to vynikající kroky před léčbou pro pokročilejší membránové systémy, které chrání jemnější membrány před znečištěním. Při čištění odpadních vod může MF/UF produkovat vysoce kvalitní odtok vhodný pro vypouštění nebo dokonce opětovné použití, účinným odstraněním suspendovaných pevných látek, bakterií a některých organických látek.
• Nanofiltrace (NF): Obvykle s velikostí pórů 0,001 až 0,01 µm Membrány NF se používají pro změkčení vody odstraněním iontů multivalentní tvrdosti (vápník, hořčík) a pro snižování hladin rozpuštěného organického uhlíku (DOC), barvy a syntetických organických sloučenin (např. Pesticidy) z pitné vody. To poskytuje kvalitnější permeát než UF.
• Reverzní osmóza (RO): Efektivně <0,001 µm „Pórové velikosti (provozující prostřednictvím difúze roztoku) jsou RO membrány konečnou bariérou čištění vody. Jsou kritické pro Odsolování mořské vody a brakické vody, produkující pitnou vodu. Ro je také nezbytná pro výrobu Ultrafure voda Vyžaduje se v průmyslových odvětvích, jako je elektronika, léčiva a výroba energie, odstraněním téměř všech rozpuštěných solí a nečistot.

Filtrace vzduchu: Systémy HVAC, čisté místnosti

Zatímco termín „velikost pórů“ je obvykle spojen s kapalinovou filtrací, princip se vztahuje stejně na filtraci vzduchu (plynu), kde membrány filtrují částice vzduchu.

• Mikrofiltrace (MF) (a média HEPA/ULPA): Používá se specializovaná membránová média, často klasifikovaná účinností odstraňování částic než diskrétní velikosti pórů. Například, HEPA (vysoce účinný vzduch částic) Filtry obvykle zachycují 99,97% částic $0.3\mu m$ Ve velikosti a ULPA (ultra nízký vzduch částic) filtry jsou ještě jemnější. Ty jsou zásadní pro:
  • Systémy HVAC: Zlepšení kvality vnitřního vzduchu odstraněním prachu, pylu, spór plísní a některých alergenů.
  • Cleanrooms: Vytváření a udržování vysoce kontrolovaných prostředí (např. ISO třídy 1 až 9) nezbytné pro výrobu polovodičů, farmaceutickou produkci a delikátní výzkum, kde i částice submicronu mohou způsobit kontaminaci nebo defekty.

Lékárna: sterilizace, vývoj léčiva

Přísné požadavky na čistotu farmaceutického průmyslu činí membránové filtry nezbytnými.

• Mikrofiltrace (MF): Sterilní filtrace kapalin (např. Kulturní média, vyrovnávací paměti, oftalmická řešení) před balením je běžnou aplikací pro 0,1 nebo 0,2 µm MF membrány, zajišťující odstranění bakterií a hub a zároveň se vyhýbají účinným složkám citlivým na teplo.
• Ultrafiltration (UF): UF membrány (obvykle 0,01 až 0,1 µm nebo specifické MWCOS) jsou zásadní pro:
  • Koncentrace a čištění proteinů: Koncentrace terapeutických proteinů, enzymů a vakcín.
  • Diafiltrace: Odstranění solí nebo výměny pufrů během čištění proteinu.
  • Odstranění pyrogenu: Eliminace endotoxinů (pyrogenů) z vody pro injekci (WFI).
• Nanofiltrace (NF) a reverzní osmóza (RO): Používá se pro předběžné ošetření napájecí vody pro systémy UF/RO a pro generování Farmaceutická voda (např. Purifikovaná voda, voda pro injekci), která vyžaduje extrémně nízké hladiny nečistot, včetně rozpuštěných solí a organických sloučenin.

Jídlo a nápoje: Vysvětlení, sterilizace

Membránové filtry zvyšují kvalitu, život a bezpečnost široké škály potravinářských a nápojových výrobků.

• Mikrofiltrace (MF):
  • Vysvětlení nápojů: Objasnění vína, piva (odstraňování kvasinek, bakterií a opalových částic) a ovocných šťáv.
  • Zpracování mléka: Chladná pasterizace mléka (snížení bakteriální zátěže bez tepla), frakcionace mléčných složek.
• Ultrafiltration (UF):
  • Koncentrace proteinu: Koncentrace mléčných proteinů (např. Pro produkci sýrů), koncentrace syrovátkové bílkoviny.
  • Vysvětlení šťávy: Odstranění suspendovaných pevných látek a makromolekul z šťáv při zachování chuti.
• Nanofiltrace (NF):
  • Rafinace cukru: Odsolení a čištění roztoků cukru.
  • Koncentrace šťávy: Částečná koncentrace šťáv se simultánní demineralizací.
• Reverzní osmóza (RO):
  • Koncentrace: Koncentrace kapalin citlivých na teplo, jako je káva, ovocné šťávy nebo mléčné výrobky, nabízejí úspory energie ve srovnání s odpařováním.
  • Voda pro zpracování: Poskytování vysoce čisté vody pro formulaci a čištění produktu.

Průmyslové aplikace: Chemické zpracování, ropa a plyn

Kromě spotřebního materiálu se membránové filtry týkají potřeb kritického oddělení a čištění v těžkém průmyslu.

• Mikrofiltrace (MF) a ultrafiltrace (UF):
  • Čištění odpadních vod: Obecné objasnění a odstranění suspendovaných pevných látek z průmyslových odpadních vod.
  • Lámání emulze: Oddělení oleje od vody v kovových tekutinách nebo vyráběné vodě v ropném a plynárenském průmyslu.
  • Obnova katalyzátoru: Udržení cenných katalyzátorů z reakčních směsí.
  • Předběžné ošetření: Ochrana dalšího downstream vybavení a jemnějších membrán.
• Nanofiltrace (NF) a reverzní osmóza (RO):
  • Čištění vody: Poskytování vysoce čisté vody pro kotle, chladicí věže a výrobní procesy.
  • Obnova produktu: Obnovení cenných chemikálií z proudů odpadu.
  • Koncentrace solanky: Koncentrace solných roztoků v různých chemických procesech.
  • Chemické oddělení: Oddělení specifických složek v krocích chemické syntézy nebo čištění.

Jak určit velikost pórů membránového filtru

Zatímco velikost pórů je základní charakteristikou membránového filtru, není to vždy jednoduché, přímé měření. Místo toho je často odvozeno pomocí standardizovaného testování nebo poskytovaných výrobci na základě jejich procesů kontroly kvality. Přesné stanovení velikosti pórů je zásadní pro zajištění toho, aby membrána prováděla podle očekávání pro zamýšlenou aplikaci.

Specifikace poskytované výrobci

Nejběžnějším způsobem, jak poznat velikost pórů membránového filtru, je přezkoumání Technické specifikace a datové listy poskytované výrobcem . Renomovaní výrobci investují značné množství kontroly kvality a charakterizaci jejich produktů. Tyto specifikace obvykle uvádějí:

• Nominální velikost pórů: Jedná se o obecnou klasifikaci, která ukazuje průměrnou velikost pórů. Znamená to, že membrána je navržena tak, aby si zachovala určité procento částic při nebo nad uvedenou velikosti. Například nominální filtr 0,2 uM si může v této velikosti zachovat 99,9% částic. Je to průměr a neznamená, že každý pór je přesně taková velikost.
• Absolutní velikost pórů: Toto je přesnější specifikace, což naznačuje, že všechny částice větší než uvedená velikost jsou zachována (často 100% retence za specifických testovacích podmínek). To je rozhodující pro aplikace, jako je sterilní filtrace, kde je nutné úplné odstranění mikroorganismů.
• Cut-off molekulové hmotnosti (MWCO): Pro ultrafiltraci a nanofiltrační membrány výrobci často specifikují MWCO v daltonech, který popisuje molekulovou hmotnost, při které je membránou zachováno 90% specifického globulárního proteinu (nebo dextran). Toto je funkční míra velikosti pórů pro molekulární separace.
• Hodnocení retenční pro specifické organismy: Zejména pro farmaceutické nebo vodní úpravy mohou výrobci specifikovat schopnost membrány udržovat specifické bakterie (např. Brevundimonas diminuta pro sterilní filtry 0,22 um) nebo viry. To nabízí praktickou, aplikační míru výkonu.

Je důležité si uvědomit, že různí výrobci mohou používat mírně odlišné metodiky testování nebo definice pro „nominální“ vs. „absolutní“, takže porovnání specifikací mezi značkami vyžaduje pečlivé zvážení.

Metody testování: Test bublinového bodu, mikroskopická analýza

Kromě tvrzení výrobce existují zavedené metody, jak charakterizovat nebo ověřit efektivní velikost pórů a integritu membránového filtru.

1. test bublinového bodu

The Test bublinového bodu je široce používaná, nedestruktivní metoda pro stanovení největší velikosti pórů v membránovém filtru a pro ověření integrity membrány. Je založen na principu, že kapalina držená v póru povrchovým napětím může být vytlačena tlakem plynu.

• Princip: Membrána je nejprve navlhčena kapalinou (např. Vodou nebo alkoholem) a vyplňuje všechny póry. Tlak plynu (obvykle vzduch nebo dusík) se potom aplikuje na jednu stranu zvlhčené membrány, zatímco druhá strana je otevřena atmosféře (nebo ponořena do kapaliny). Jak se tlak plynu postupně zvyšuje, nakonec překoná povrchové napětí, které drží kapalinu v největších pórech. V tomto „bublinovém bodě“ bude pozorován kontinuální proud bublin vycházející z mokré strany membrány.
• Výpočet: Tlak, při kterém k tomu dochází, přímo souvisí s největší velikostí pórů rovnicí mladých kol:
• P = ( 4ycosθ )/D:
  • P je tlak bublinového bodu
  • γ je povrchové napětí smáčené kapaliny
  • θ je kontaktní úhel kapaliny se stěnou pórů (často se předpokládalo 0 ∘ pro úplné smáčení, tak cos θ = 1 )
  • D je průměr největšího póru.

Test bublinového bodu je vynikající pro kontrolu kvality, detekci výrobních vad nebo ověření, zda byla při použití membrány poškozena nebo ohrožena (např. Chemickým útokem nebo nadměrným tlakem). Klad bublin s nižším než očekáváním ukazuje, že jsou přítomny větší póry, což znamená ztrátu integrity.

2. mikroskopická analýza (např. Elektronová mikroskopie)

Pro přímější vizuální hodnocení struktury pórů lze použít pokročilé mikroskopické techniky, zejména:

• Skenovací elektronová mikroskopie (SEM): SEM poskytuje obrazy s vysokým rozlišením membránového povrchu a průřezu, což umožňuje přímou vizualizaci pórů. I když nedává funkční velikost pórů, jako je test bublinového bodu, může odhalit morfologii pórů, distribuci a celkovou membránovou strukturu. Moderní software pro analýzu obrazu lze poté použít k měření velikosti viditelných pórů a generování distribuce velikosti pórů.
• Přenosová elektronová mikroskopie (TEM): TEM nabízí ještě vyšší zvětšení a rozlišení, užitečné pro charakterizaci velmi jemných pórů membrán UF, NF a RO, zejména jejich vnitřní struktury.

Mikroskopická analýza, i když je neocenitelná pro výzkum a vývoj, je obvykle laboratorní metodou a ne rutinní test nebo terénní test na ověření velikosti pórů kvůli jeho složitosti a nákladům.

Důležitost přesného stanovení velikosti pórů

Přesné stanovení velikosti pórů je prvořadé z několika důvodů:

• Zajištění výkonu: Zajišťuje, že membrána dosáhne požadované separační účinnosti (např. Sterilita, jasnost, odmítnutí rozpuštění).
• Optimalizace procesu: Pomáhá při výběru pravé membrány pro konkrétní aplikaci, zabránění nadměrné filtraci (příliš malé póry, vysoké náklady, nízký tok) nebo pod filtraci (příliš velké póry, nedostatečná čistota).
• Kontrola kvality: Slouží jako zásadní opatření kontroly kvality pro výrobce a koncové uživatele, což potvrzuje konzistenci dávek a integritu produktu.
• Odstraňování problémů: AIDS při diagnostice problémů, jako je znečištění, poškození nebo výrobní vady, které by mohly změnit efektivní velikost pórů.

Pochopení a ověření velikosti pórů membránového filtru není v podstatě jen akademické cvičení; Je to kritický krok při navrhování, provozu a udržování účinných filtračních systémů.

Běžné problémy související s velikostí pórů

Zatímco membránové filtry jsou neuvěřitelně účinné separační nástroje, jejich složitá struktura pórů je také činí náchylné k několika provozních problémům. Mnoho z těchto výzev, jako je znečištění, ucpávání a potřeba testování integrity, jsou přirozeně spojeny s velikostí pórů membrány a jeho interakcí se filtrovanou tekutinou.

Znečištění: Jak velikost pórů ovlivňuje znečištění membrány

Znečištění je pravděpodobně nejvíce všudypřítomnou a nejvýznamnější výzvou při filtraci membrány. Odkazuje na akumulaci nežádoucích materiálů na nebo uvnitř membránových pórů, což vede ke snížení toku permeátu (průtok) a/nebo zvýšení transmembránového tlaku (TMP) potřebného k udržení toku. Tato akumulace v podstatě snižuje účinnou velikost pórů a zvyšuje odolnost vůči toku.

Jak velikost pórů ovlivňuje znečištění:

• Menší velikosti pórů, vyšší tendence znečištění: Membrány s menšími póry (UF, NF, RO) jsou obecně náchylnější k znečištění, protože odmítají širší škálu látek, včetně menších koloidů, makromolekul a rozpuštěné organické hmoty, která může vložit na povrch membrány nebo adsorb do pórů. Přísnější struktura nabízí více webů pro interakci a méně prostoru pro projít Foumants.
• Pór pórů: Částice nebo molekuly větší než póry membrány se hromadí na povrchu a vytvoří „vrstvu dortu“. Tato vrstva funguje jako sekundární filtr, přidává odpor a snižuje tok.
• Blokování/adsorpce pórů: Menší fauzanty, zejména rozpuštěné organické molekuly, se mohou adsorbovat na vnitřní povrchy pórů nebo blokovat vstup do pórů, což účinně snižuje průměr pórů. To je často obtížnější čistit než znečištění povrchu.
• Biofouling: Mikroorganismy (bakterie, houby, řasy) se mohou připojit k povrchu membrány a proliferovat a vytvářet lepkavý biofilm. Tento biofilm může rychle pokrýt póry, výrazně brání toku a dokonce vést k nevratnému poškození, pokud nebude efektivně zvládnuto. Velikost pórů nezabrání biologickému připojení, ale hustší membrána může omezit penetraci.

Znečištění snižuje účinnost filtrace, zvyšuje spotřebu energie (v důsledku vyšších požadavků na tlak), zkracuje životnost membrány a vyžaduje časté čištění nebo výměnu, z nichž to vše zvyšuje provozní náklady.

Ucpávání: Problémy a strategie prevence

Ucpávání je závažná forma znečištění, kde se membránové póry zcela blokují, často většími částicemi nebo agregáty, což vede k drastické nebo úplné ztrátě toku. Zatímco znečištění může být postupný pokles, ucpání může být náhlé.

Problémy související s ucpáváním:

• Nevratné poškození: Těžké ucpání může znemožnit čištění membrán, což vede k předčasnému výměně.
• Distribuce nerovnoměrného toku: Částečně ucpané membrány mohou vést k nerovnoměrnému toku přes povrch membrány a potenciálně vytvářet lokalizované oblasti vyššího tlaku a napětí.
• Vypnutí systému: Časté ucpání vyžaduje prostoje systému pro čištění nebo nahrazení membrány, což ovlivňuje produktivitu.

Strategie prevence pro ucpání:

• Efektivní předběžné ošetření: Toto je jediná nejdůležitější strategie. Použití hrubších filtrů (např. Filtrů kazet, filtry granulárních médií) nebo dokonce MF membrány jako předfiltru před systémy UF, NF nebo RO mohou odstranit větší suspendované pevné látky a snížit zatížení jemnějších membrán.
• Vhodný výběr velikosti pórů: Výběr velikosti pórů, která je vhodná pro kvalitu krmivy vody a úroveň předběžného ošetření. Nadměrné filtrování (s použitím příliš malé velikosti pórů pro dané krmivo) zhoršuje ucpání.
• Optimalizovaná dynamika toku: Provoz při příslušných rychlostech křížového toku při filtraci tangenciálního toku (TFF) pomáhá zametat faulants pryč od povrchu membrány a minimalizovat tvorbu vrstvy dortu.
• Pravidelné režimy čištění: Implementace harmonogramu pro čištění chemikálií (čisté místo nebo CIP) a/nebo fyzické čištění (např. Backflushing pro MF/UF), aby se odstranily nahromaděné famility dříve, než se nezvratně ucpávají.

Testování integrity: zajištění konzistentní velikosti a výkon pórů

Vzhledem k kritické roli velikosti pórů ve výkonu membrány, zejména v aplikacích vyžadujících absolutní částici nebo mikrobiální retenci (např. Sterilní filtrace), Testování integrity je prvořadý. Testování integrity ověřuje, že struktura pórů membrány zůstává neporušená a bez defektů, trhlin nebo obtokových kanálů, které by efektivně vytvářely póry než zamýšlené.

• Proč je to zásadní: Dokonce i jediná výrobní vada nebo provozní poškození (např. Z nadměrného tlaku, chemického útoku nebo manipulace) může vést k „dírku“ nebo slze. Taková vada obchází navržené vyloučení velikosti pórů, což umožňuje procházet kontaminanty, což ohrožuje celý filtrační proces.
• Společné metody:
  • Test bublinového bodu: Jak je uvedeno, jedná se o primární metodu. Pokles tlaku bublinového bodu označuje velkou vadu.
  • Difúzní test: Měří tok plynu přes mokré póry při tlaku pod bublinovým bodem. Nadměrný tok označuje vadu.
  • Zkouška na tlak: Měří rozpad tlaku v průběhu času v zapečetěném filtru s natlačený plyn. Rychlý pokles tlaku naznačuje únik.
  • Test dopředného toku: Podobně jako test difúzního testu, ale měří celkový průtok plynu, který zahrnuje jak difúzi, tak objemový průtok jakýmikoli velkými vadami.

Testování integrity se běžně provádí před a po kritických filtračních procesech (zejména ve farmaceutických a sterilních aplikacích) a po čištění cyklů. Poskytuje jistotu, že efektivní výkon velikosti pórů membrány je udržován po celou dobu jeho provozního života.

Stručně řečeno, řízení problémů souvisejících s velikostí pórů membrány, jako je znečištění a ucpání, vyžaduje proaktivní strategie zahrnující pečlivé předběžné ošetření, optimalizované provoz a robustní čištění. Pravidelné testování integrity dále poskytuje jistotu, že klíčové schopnosti membrány jsou nekompromisní.

Výběr správného filtru membrány

Cesta od pochopení toho, co velikost pórů znamená uchopení jeho rozmanitých aplikací, vyvrcholí kritickým úkolem výběru právo membránový filtr pro konkrétní potřebu. Toto rozhodnutí je zřídka jednoduché a zahrnuje systematické posouzení několika klíčových faktorů, aby bylo zajištěno optimální výkon, účinnost a ekonomickou životaschopnost.

Posouzení vašich konkrétních potřeb filtrace

Prvním a nejdůležitějším krokem je jasně definovat cíle vašeho filtračního procesu. Zeptejte se sami sebe:

• Jaký je požadovaný výsledek? Snažíte se:
  • Vyčistíte kapalinu (odstranit zákal)?
  • Sterilizovat roztok (odstranit bakterie/viry)?
  • Soustředit cenný produkt (např. Proteiny)?
  • Odstranit rozpuštěné soli nebo specifické ionty?
  • Čistíte vodu na úroveň ultrapuru?
• Jaká je požadovaná úroveň čistoty? Jaká je maximální přípustná koncentrace nebo velikost zbytkových kontaminantů? To bude přímo vést požadovanou velikost pórů. Například pro sterilní filtraci je zapotřebí 0,45 µm filtru, ale pro sterilní filtraci je zapotřebí 0,45 µm filtru.
• Jaká je povaha proudu krmiva? Je to kapalina nebo plyn? Jaké je jeho typické zatížení částic nebo obsah rozpuštěných pevných látek? Je to velmi viskózní nebo relativně tenké?
• Jaká je požadovaná propustnost (průtok)? Kolik kapaliny nebo plynu je třeba zpracovat na jednotku času? To ovlivňuje nejen typ membrány, ale také potřebnou celkovou povrchovou plochu membrány.
• Jaké jsou regulační požadavky? U aplikací ve farmaceutických látkách, potravinách a nápojích nebo pitné vodě mohou existovat specifické regulační standardy (např. FDA, USP, WHO), které diktují výkon filtru.

Jasné pochopení těchto potřeb zúží potenciální typy membrány (MF, UF, NF, RO) a jejich odpovídající rozsahy velikosti pórů.

S ohledem na vlastnosti filtrované tekutiny

Kromě kontaminantů hrají vlastnosti samotné tekutiny významnou roli při výběru membrány, zejména pokud jde o kompatibilitu membránového materiálu.

• Chemické složení:
  • PH: PH tekutiny musí být kompatibilní s membránovým materiálem. Některé materiály se rychle degradují ve vysoce kyselých nebo alkalických podmínkách.
  • Přítomnost rozpouštědel: Organická rozpouštědla mohou bobtnat, rozpustit nebo vážně poškodit určité polymerní membrány. Mohou být nezbytné keramické membrány nebo specifické polymery rezistentní na rozpouštědlo (např. PVDF).
  • Oxidizery: Silná oxidizátory (jako je chlor) mohou poškodit mnoho membránových materiálů, zejména polyamidových ro/nf membrán. Mohou být vyžadovány membrány rezistentní na chlor nebo předběžné ošetření pro odstranění chloru.
• Teplota: Provozní teplotní rozsah musí být v mezích tolerance membránového materiálu. Vysoké teploty mohou způsobit degradaci membrány nebo změny struktury pórů. Naopak velmi nízké teploty mohou zvýšit viskozitu tekutin a snižovat tok.
• Viskozita: Vysoce viskózní tekutiny vyžadují vyšší provozní tlaky nebo větší povrchové plochy membrány k dosažení požadovaných průtoků, bez ohledu na velikost pórů.
• Potenciál znečištění: Posoudit potenciál pro tekutinu zabalit membránu. Tekutiny s vysokým obsahem suspendovaných pevných látek, koloidů, rozpuštěných organických látek nebo mikroorganismů budou vyžadovat robustnější předběžné ošetření, specifické membránové materiály nebo účinné strategie čištění. Membrány s povrchovými vlastnostmi, které odolávají adhezi (např. Hydrofilní povrchy pro vodné roztoky) mohou být prospěšné.

Vyhodnocení nákladové efektivity různých typů membrán

Kapitálové a provozní náklady spojené s membránovými filtračními systémy se významně liší v závislosti na zvolené technologii a jejím měřítku.

• Kapitálové výdaje (CAPEX):
  • Membránové náklady: Jemnější pórové membrány (ro> nf> uf> mf) jsou obecně dražší na jednotku plochy kvůli jejich složité výrobě.
  • Systémové komponenty: Operace s vyšším tlakem (RO, NF) vyžadují robustnější čerpadla, tlakové nádoby a potrubí a zvyšují počáteční náklady na nastavení.
• Provozní výdaje (OPEX):
  • Spotřeba energie: Náklady na čerpání jsou přímo úměrné provoznímu tlaku a průtoku. RO Systems, vyžadující nejvyšší tlaky, mají nejvyšší spotřebu energie.
  • Náhrada membrány: Životnost se liší podle aplikací, kvality krmiva a režimu čištění. Výměna membrán s jemným pórem může být významné opakující se náklady.
  • Čištění chemikálií a postupů: K provozním nákladům přispívá frekvence a agresivita čištění potřebná k boji proti znečištění.
  • Náklady na předběžné ošetření: Úroveň předběžného ošetření potřebná k ochraně membrány také zvyšuje celkový provozní rozpočet.

Je zásadní provádět a Celkové náklady na vlastnictví (TCO) Analýza, která zvažuje jak počáteční investice, tak dlouhodobé provozní náklady. Někdy může investování do mírně dražší membrány s lepší odpor nebo delší životností vést k významným úsporám energie, čištění a náhradních nákladů po celý život systému. Naopak, výběr RO systému, když by NF stačil, může být zbytečným výdajem kapitálu a energie.

Pečlivě zvážením těchto propletených faktorů - vašich filtračních cílů, charakteristiky tekutiny a ekonomické důsledky - můžete učinit informované rozhodnutí o výběru membránového filtru s optimální velikostí pórů a vlastnostmi pro vaši konkrétní aplikaci. Tento holistický přístup zajišťuje nejen účinnou filtraci, ale také udržitelný a nákladově efektivní provoz.

Stále máte otázku? Jednoduše kontaktujte hangzhou nihaowater, rádi bychom pomohli.
